この記事では、インテルプロセッサを搭載した15インチElo Eシリーズ3システムのSSD、RAM、およびCMOSバッテリーに安全にアクセスするための手順を示します。

Elo Iシリーズ3のSSDおよびRAMにアクセスする必要がある場合は、ストレージのアップグレード、パフォーマンスの向上、または故障したコンポーネントの交換が考えられます。RAMを増設することでマルチタスク性能が向上し、SSDのアップグレードによりストレージが拡張され、システムの応答性が向上します。この手順は、ハードウェアのトラブルシューティングやメンテナンスの必要がある場合にも行われることがあります。誤った取り扱いをすると、デバイスに損傷を与えたり、保証が無効になったりする可能性があるため、有資格者によってのみ実施する必要があります。

必要な工具と機器

• プラスドライバー（#1または#2）
• プラスチック製のこじ開け工具
• 静電気防止リストストラップ（推奨）
• 保護用の表面または静電気防止マット

安全上の注意

• 作業を始める前に、デバイスの電源を切り、すべての電源から切り離してください。
• 静電気放電（ESD）による損傷を防ぐために、静電気防止リストストラップを着用してください。
• 内部コンポーネントを取り扱う際は、損傷を避けるために注意してください。

手順

1. デバイスの準備

• Eシリーズ3を傷や損傷を防ぐため、清潔で柔らかく保護された面に裏返して置いてください。
• デバイスにスタンドがある場合は、次の手順で取り外します：

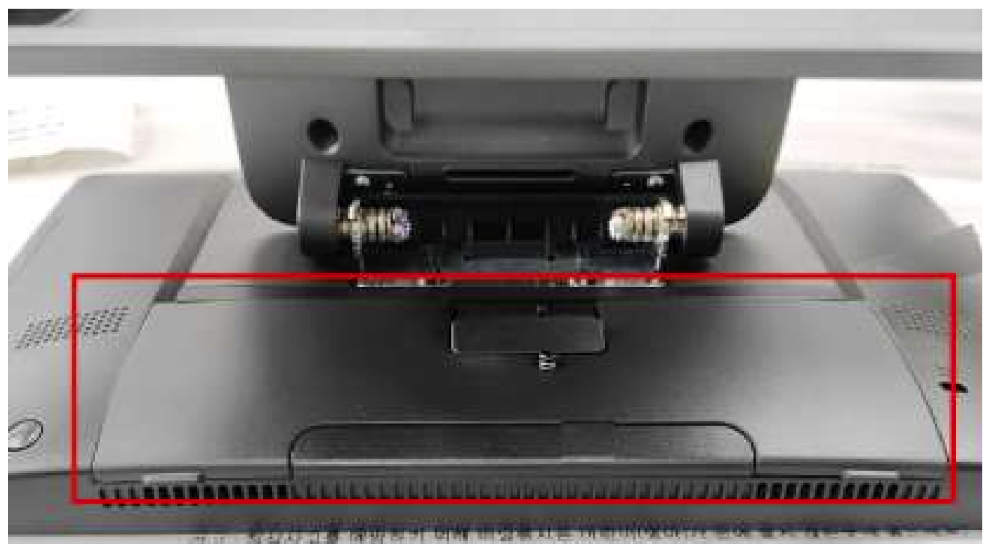

  • ケーブルカバーを取り外します。

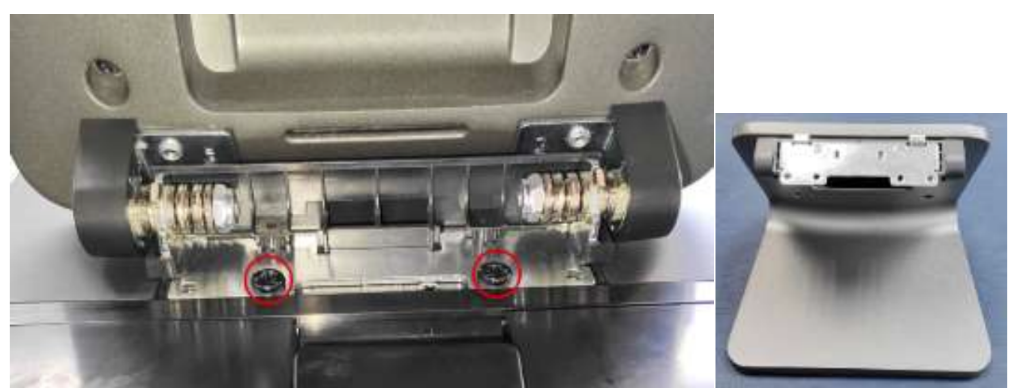

  • スタンドマウントから2本のプラスネジを外します。
  • ユニットからスタンドを持ち上げます。

2. 中央ネジおよびエッジコネクトカバーの取り外し

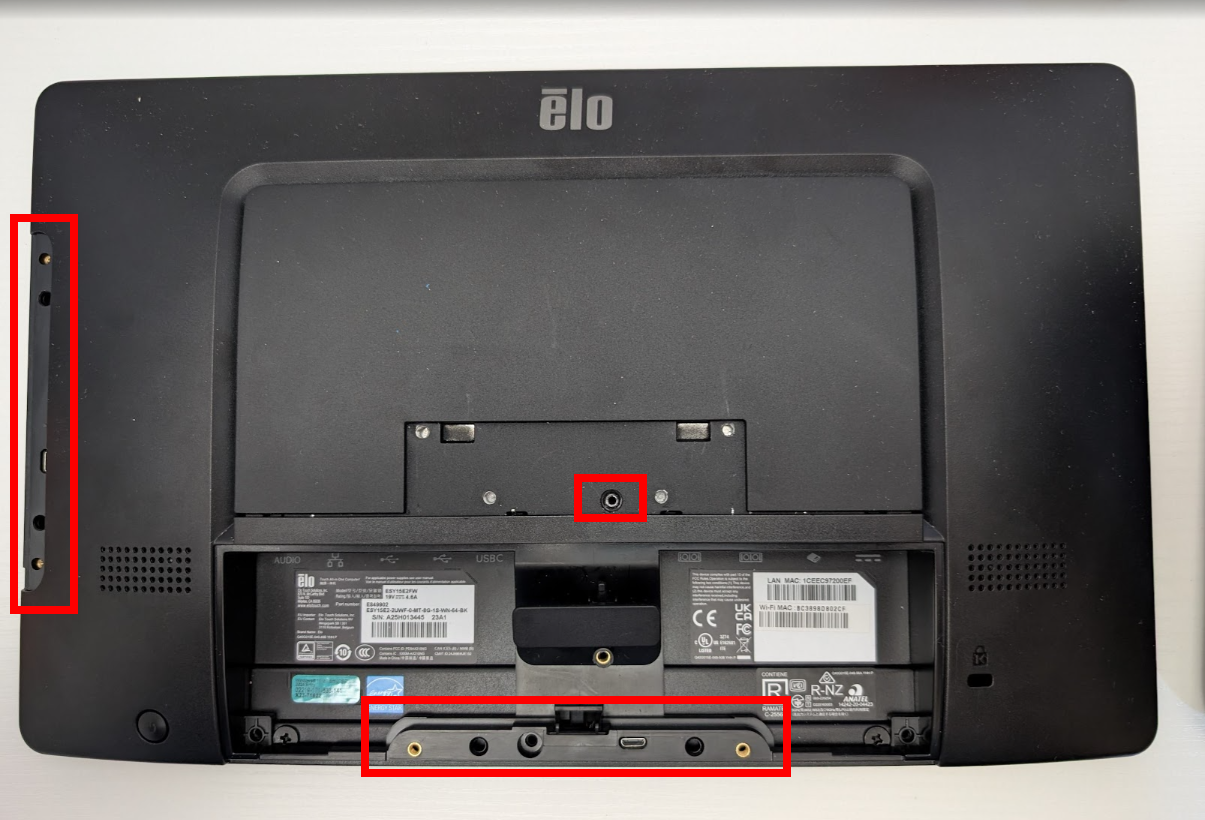

• 下の写真で丸印のついている中央ネジを取り外します。
• 2つのエッジコネクト周辺機器ポートカバーを優しく引っ張って外します。

3. 前面ハウジングから後面カバーを取り外す

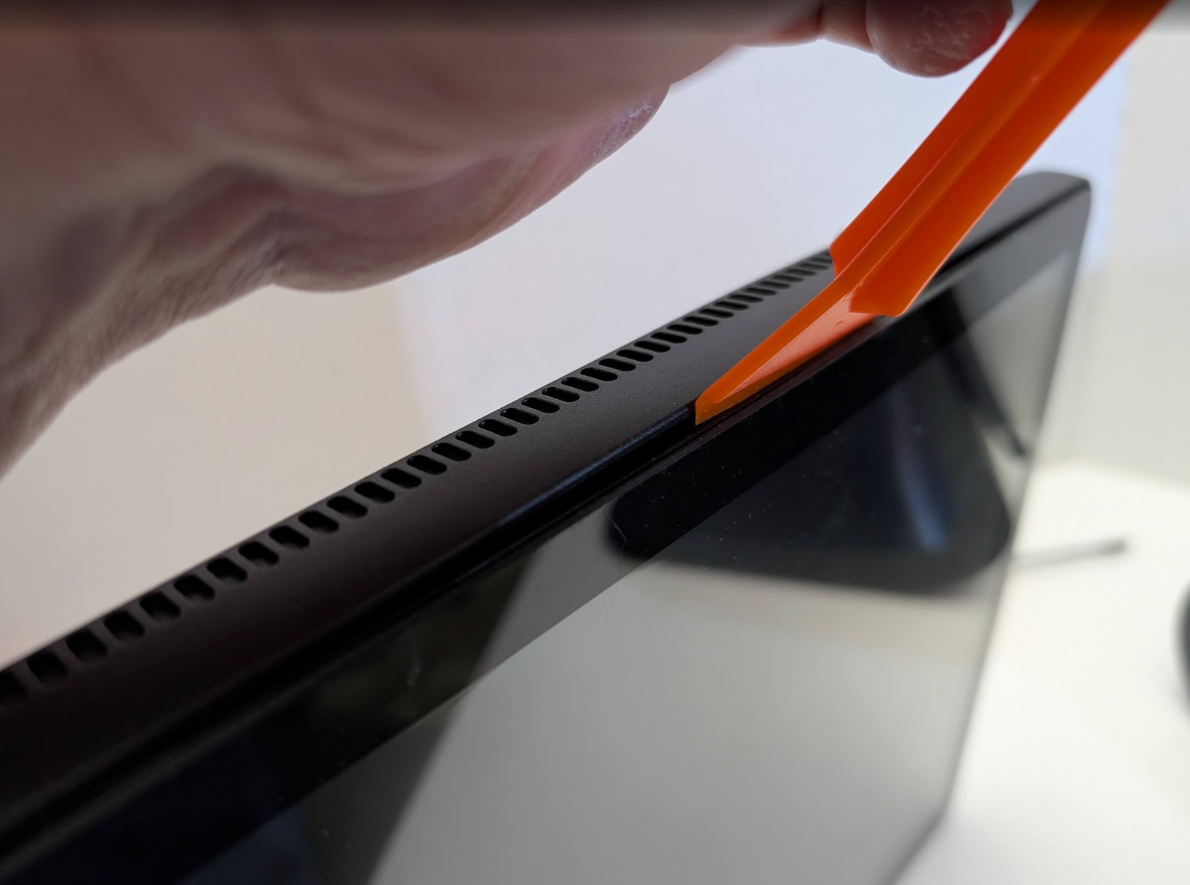

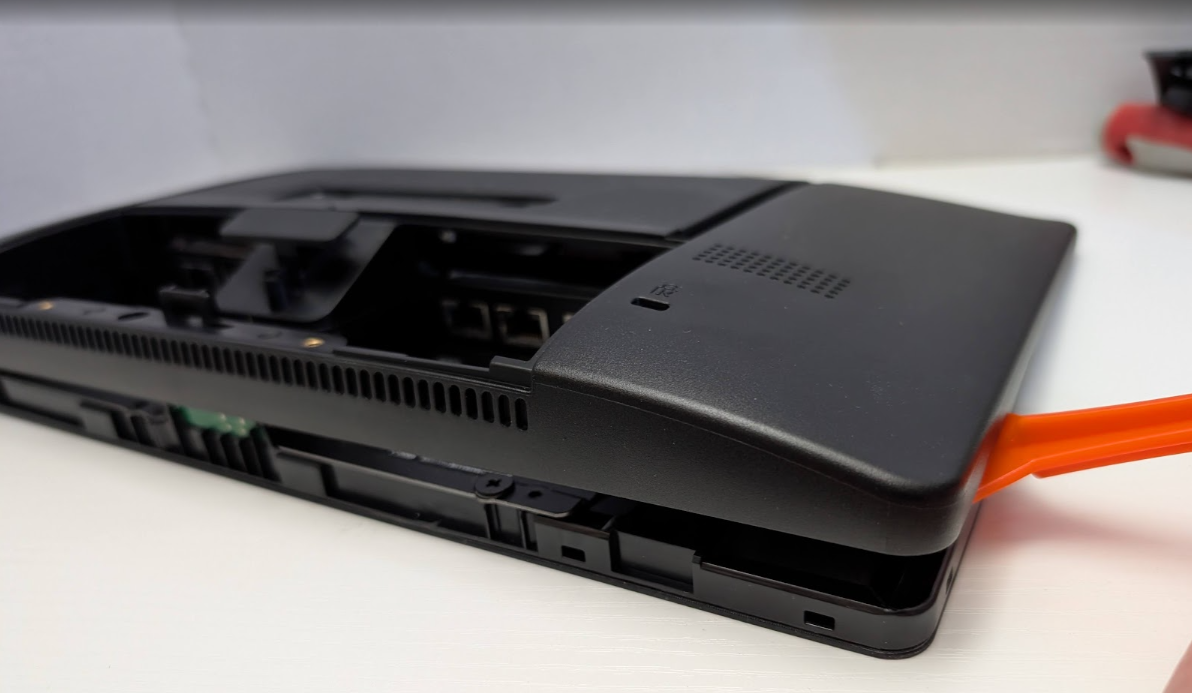

• プラスチック製のこじ開け工具を使用して、ユニットの底辺から始め、注意深く周囲を進めて上方向に優しくこじ開け、後面プラスチックカバーを前面ハウジングから外します。

4. SSD、RAM、およびCMOSバッテリーへのアクセス

• 後面カバーを注意深く持ち上げ、内部配線に負担をかけたり外れたりしないようにします。

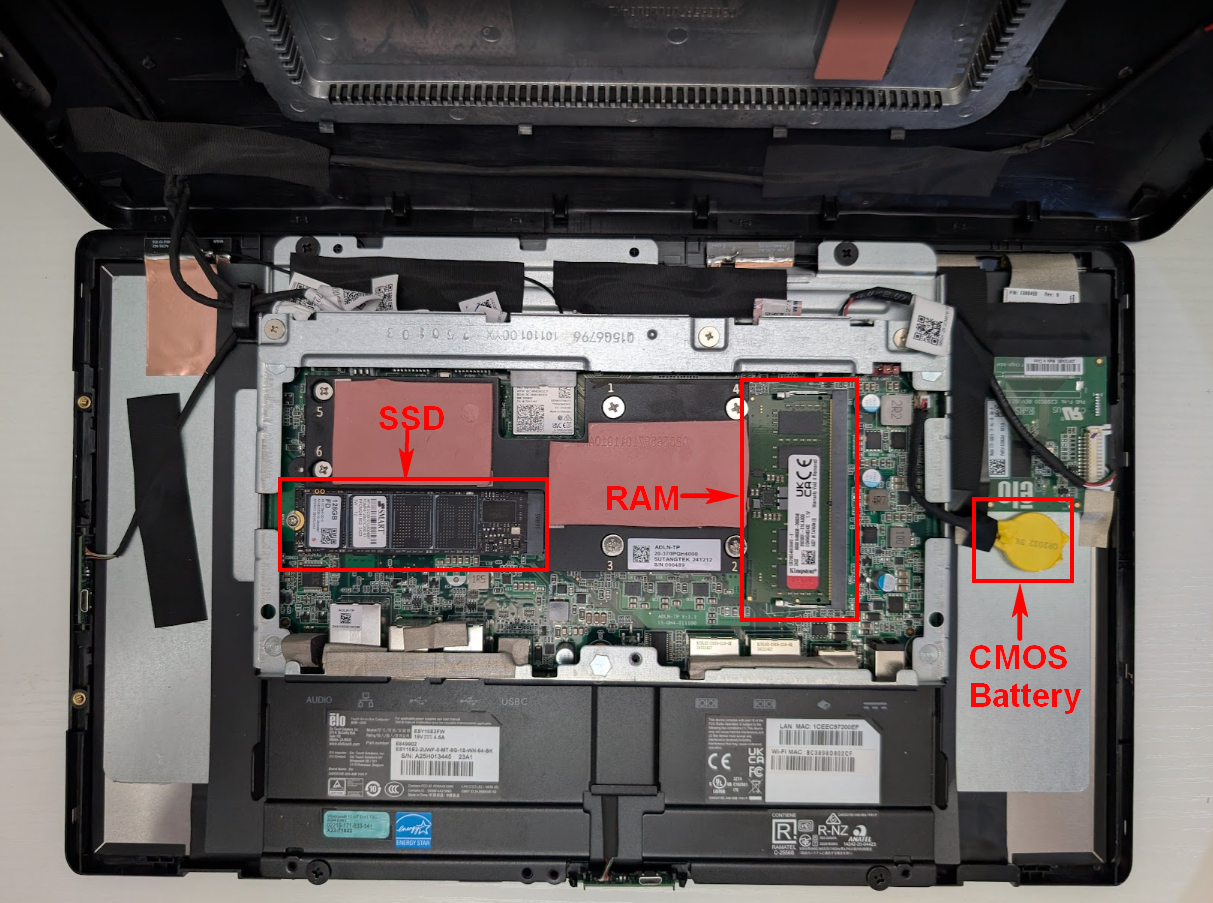

• SSD、RAM、CMOSバッテリーは、下の写真に示されているように確認できます。

5. ユニットの再組み立て

• 上記の手順を逆にしてすべてのコンポーネントを再取り付けし、すべての接続が確実であること、後面カバーがしっかりと元に戻っていることを確認します。
