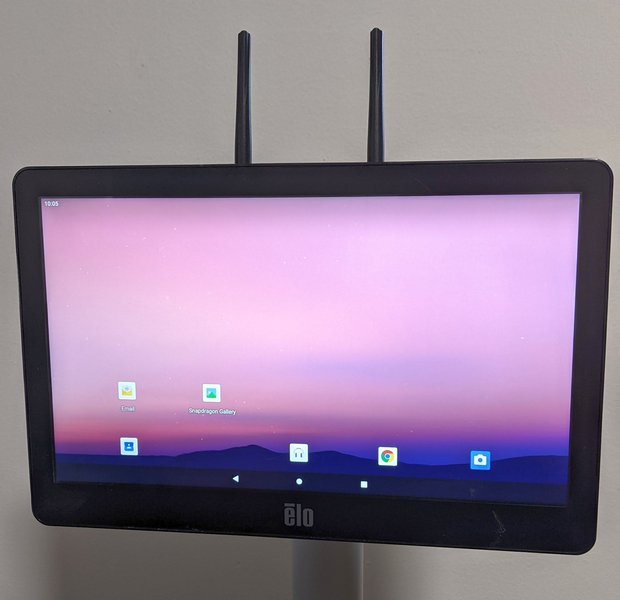

この記事では、バックパック4デバイスがディスプレイとスタンドの間に「サンドイッチ」マウントを含む多くの取り付けの可能性があることを説明しています。

この例では、以下のハードウェアを使用しています：

• 1 x ET1302Lタッチモニター、スタンドなしのブラック（全世界）、P/N:E683595
• 1 x バックパック4.0スタンダードモデル、P/N:E393359
• 1 x ポールマウントフロアスタンド、P/N:E048069
• 4 x M4-0.7 x 35mmマシンスクリュー

手順

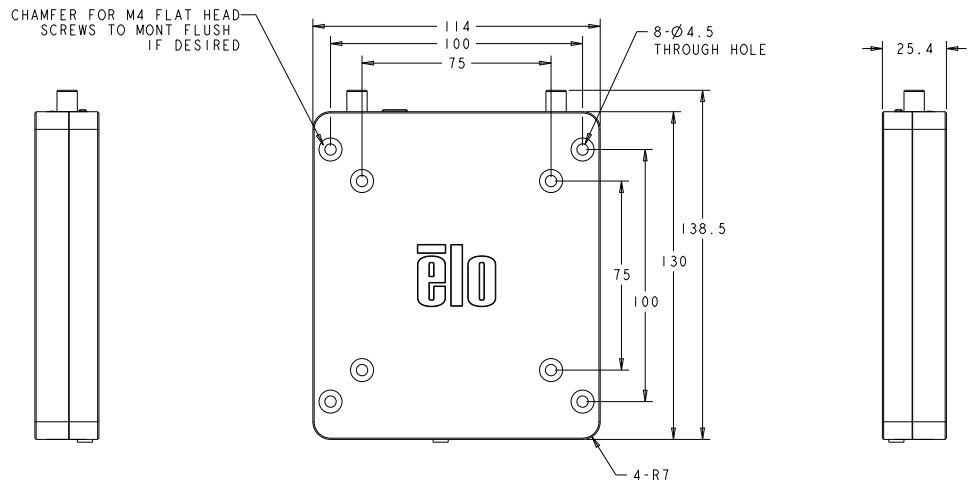

1. ディスプレイを支えるスタンドまたはマウントを選択します。バックパック4は75mmおよび100mmのVESA取り付けオプションがあり、これらのVESA取り付けパターンのいずれかを持つディスプレイで使用できます。

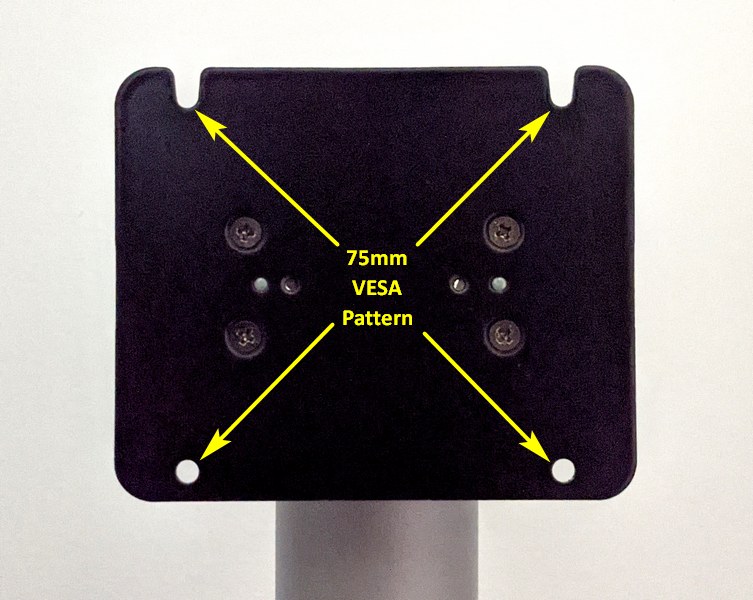

• Eloポールマウントフロアスタンドは、75mmまたは100mmのVESA取り付けを使用するオプションがあります。この例では、75mmのVESAオプションを利用しています。

2. ディスプレイの最大スクリュー深さを確認してください。

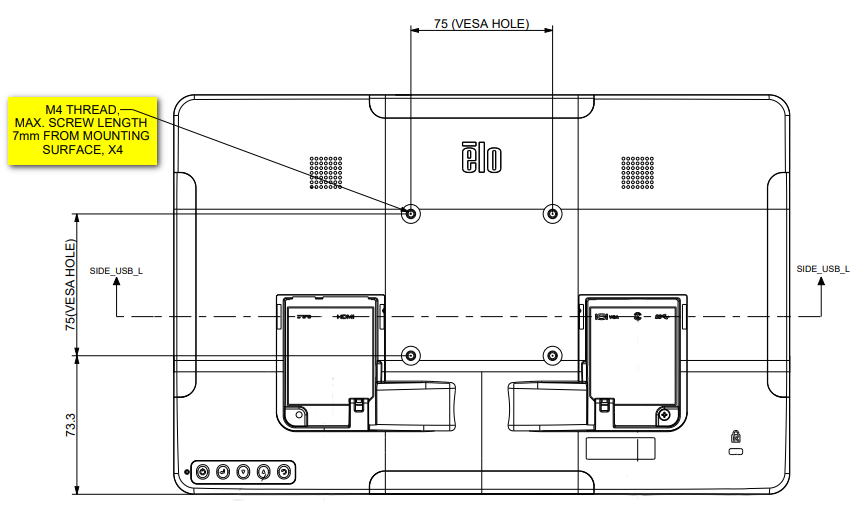

• 例えば、1302Lの最大スクリュー深さはユニットの表面から7mmです。バックパック4デバイスは25.4mmの厚さがあり、ポールスタンドのVESA取り付けプレートは2.5mmの厚さです。ネジの長さを選択する際には、これらの測定値を考慮してください。

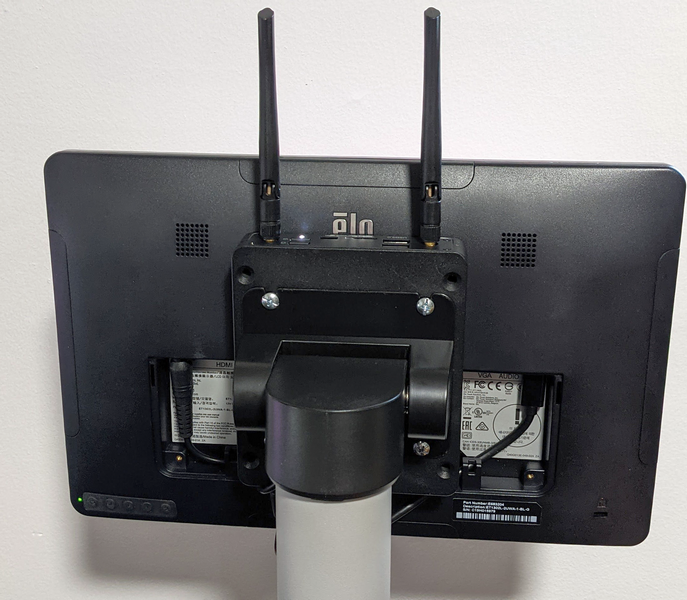

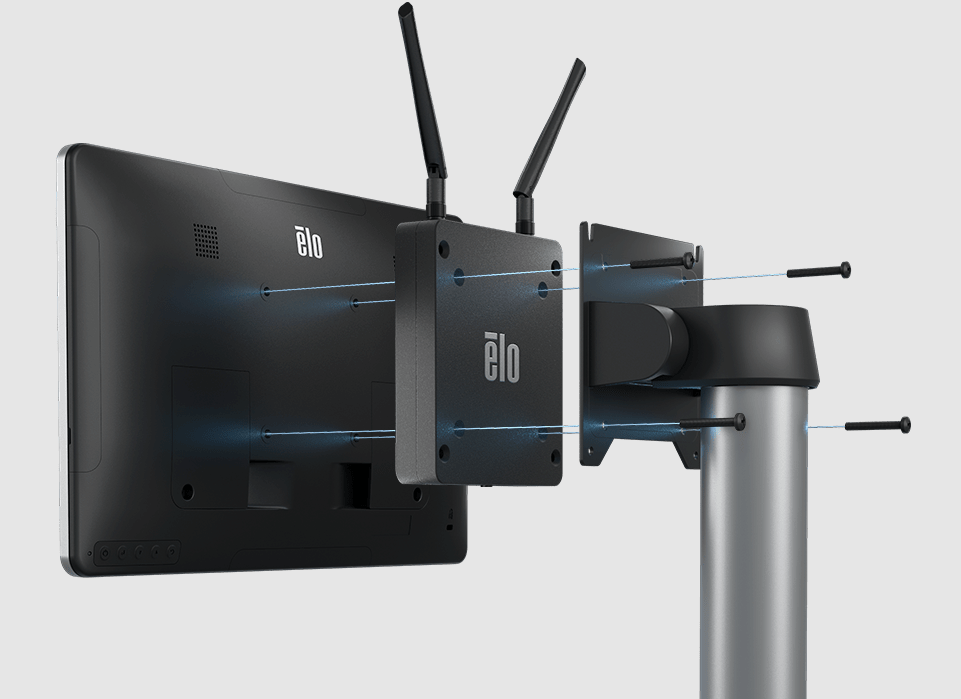

3. バックパック4デバイスをモニターの裏側とマウントの間に置き、3つの部品（スタンド、バックパック4、ディスプレイ）を通してネジを挿入します。

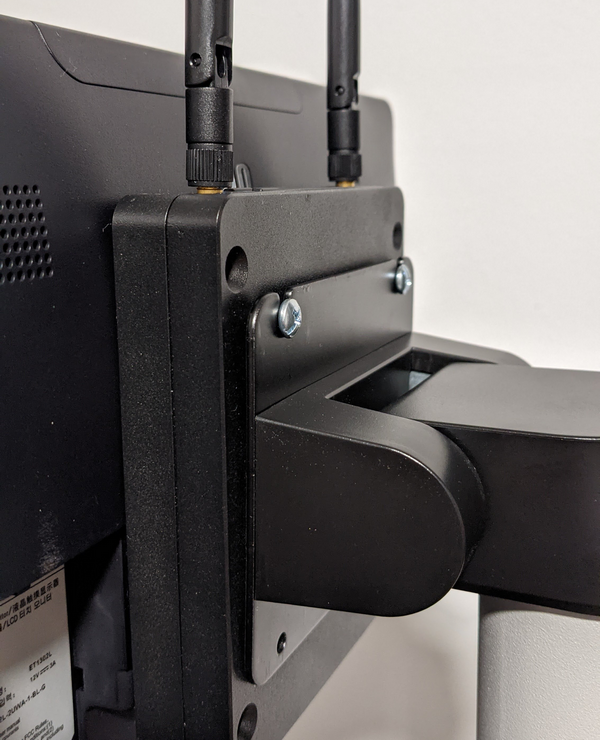

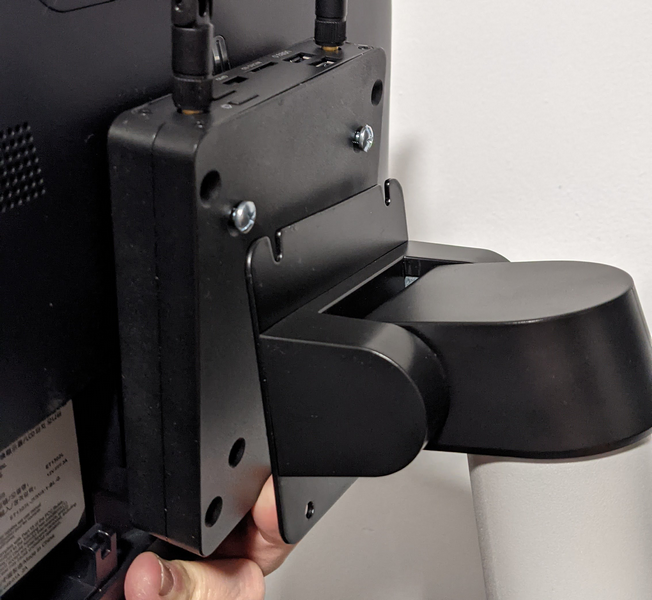

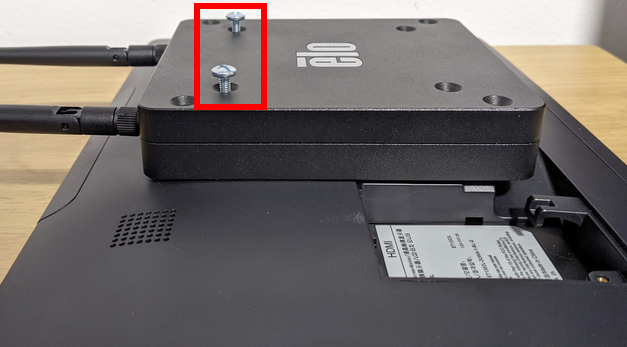

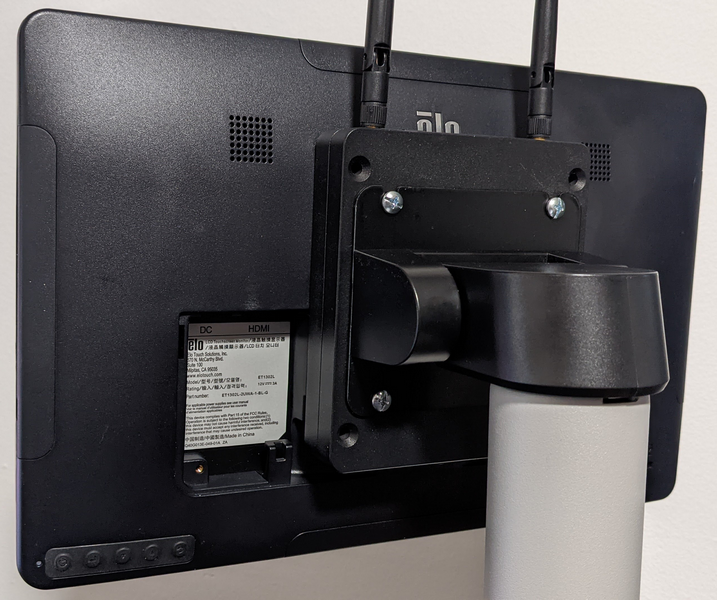

• オプションとして、VESAマウントに上部スクリュー用の切り欠きがある場合（この例のように）、バックパックとディスプレイに上2つのネジを留めて、VESAマウントの切り欠きに挿入できるように十分なスレッドを残すことができます。下の写真を参照してください。

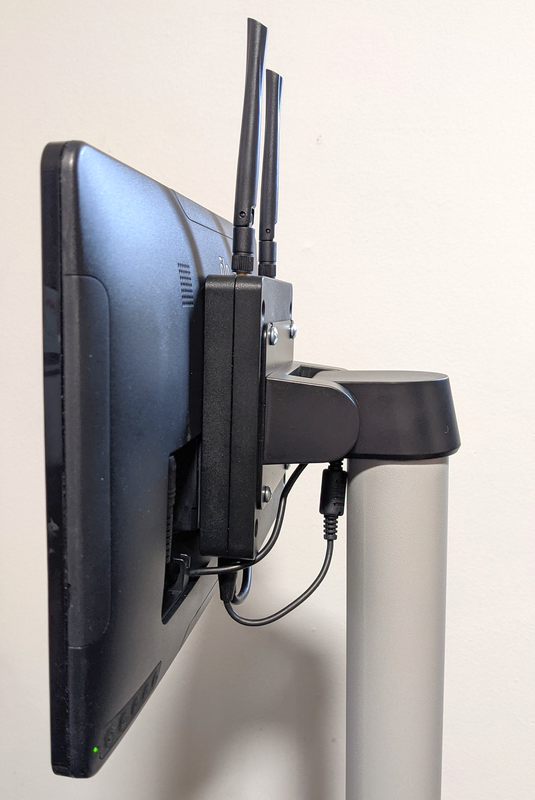

4. ケーブルをケーブルルートを通して走らせ、すべての接続を行います。

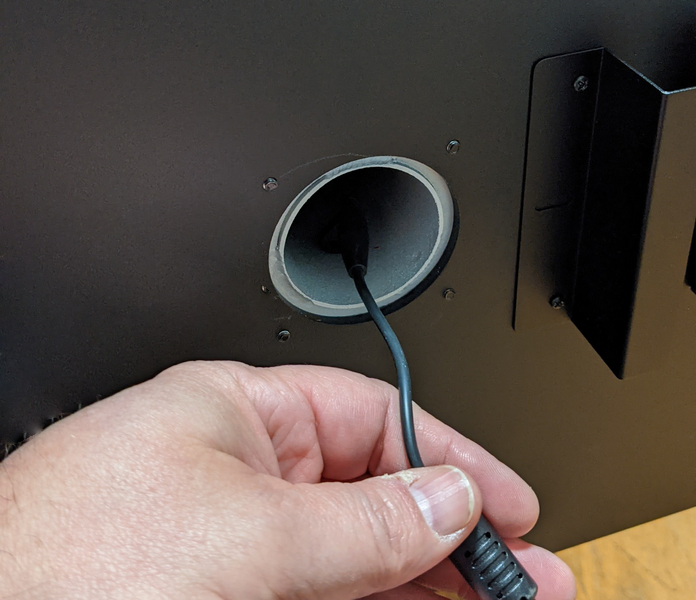

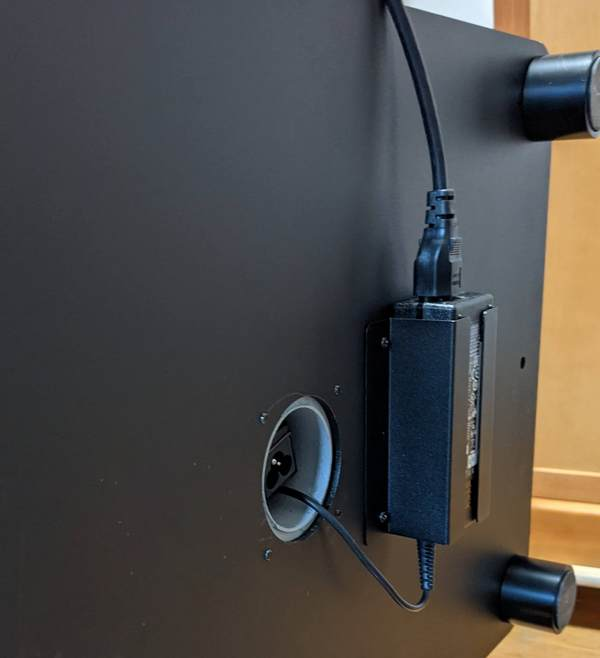

• 注意、大きなポールスタンドを使用する場合（この例のように）、必要なケーブルをデバイスを取り付ける前にポールの中を通すのが最も簡単な場合があります。
