この記事では、EloPOSオールインワン（AIO）タッチコンピュータでNCRイメージングスイートソフトウェアを使用する手順を提供します。

注意：

• ネットワークルールはNetBIOSトラフィックのためにUDPポート137を許可する必要があります
• ネットワークアダプタはTCP/IP経由のNetBIOSを許可する必要があります
• ネットワーク共有フォルダ（キャプチャした画像を保存および展開する場所）
• Windowsサーバーまたはワークステーション
• ネットワークセグメントには他のDHCPサービスが存在してはいけません
• ネットワークゲートウェイがあってもなくても動作します
• Boot.wimに追加のドライバーを追加する際、ファイルサイズは400MB未満に保つ必要があります

イメージングスイートのダウンロード：
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
ファイルの内容：

• 前提条件
• PXEBOOT-WINPE
• Recovery_Update
• ユーティリティ
• NCR Imaging Suite User Guide.doc
• ReleaseNotes.txt

手順：

1. サーバー「PXEサーバー」とEloPOS「PXEクライアント」を同じネットワークセグメントに接続します
2. PXEサーバーで、IPv4の静的アドレス10.10.10.2、サブネットマスク255.255.255.0、ゲートウェイ10.10.10.1、DNS 8.8.8.8、8.8.4.4を設定します
3. 「Images」というラベルのネットワーク共有フォルダを作成します
4. フォルダ\PXEBOOT-WINPE\UEFI\に入り、tftpd32.exeを起動します

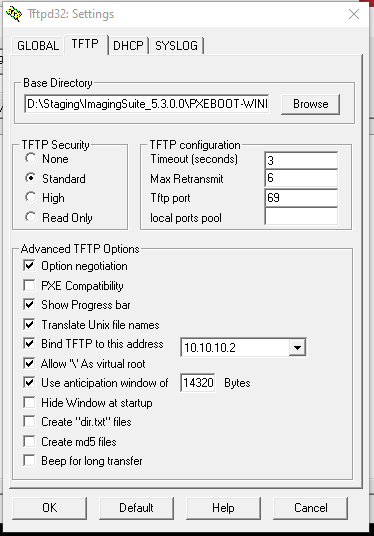

5. 以下に示す設定でTFTPタブを構成します

6. 次に、以下に示す設定でDHCPタブを構成します

7. Tftpd32のメインウィンドウで、サーバーインターフェース10.10.10.2を選択します

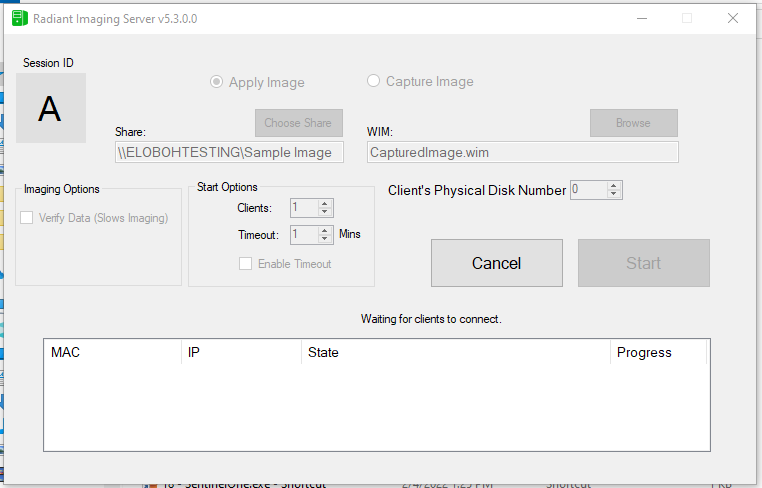

8. フォルダ\ImagingSuite_5.4.0.4\Utilities\に移動し、ImagingServer.exeを起動します
9. キャプチャまたはイメージを適用を選択します。この例では、キャプチャされたイメージが準備されています。
10. 共有を選択をクリックし、「Images」というネットワーク共有フォルダを選択します
11. 共有フォルダにアクセスを許可されている資格情報を入力します
12. 以前にキャプチャされた画像（.wim）を選択するために参照をクリックします
13. 開始をクリックします

14. PXEクライアントで、BIOS設定でPXEブートとUEFIモードを有効にします
15. IPv4ネットワークブートを実行します
16. PXEクライアントがPXEサーバーからDHCPアドレスを受信するのを待ちます
17. PXEクライアントがboot.wim起動ファイルをダウンロードするのを待ちます。
18. PXEクライアントがプレブート環境に入ってネットワークドライバをロードするのを待ちます。
19. PXEクライアントがImageClient.exeを自動的に起動するのを待ちます
20. NCRサーバーに接続することを選択します
21. PXEサーバーのIPアドレスが表示されれば、PXEクライアントはイメージを受信する準備が整っています。

その他の注意事項：

• boot.wimが400MBを超える場合、EloPOSはクラッシュします。ファイルサイズを減らすために不要なドライバーを削除します。WindowsのDISMユーティリティを使用して.wimファイルを修正およびクリーンアップします。
• ImagingServer.exeはNetBIOSサービスを使用してImageClient.exeと通信します。
