Elo Windows マルチタッチドライバでスパンディスプレイモードを有効にし、キャリブレーションする方法
対象: 一般 / Elo 顧客、IT 管理者、ビデオウォールビルダー & インテグレーター
記事の種類: マルチディスプレイ設定 & タッチキャリブレーションガイド
以下の手順は、Elo Multi-Touch Driver for Windows を使用して、スパンディスプレイ動画モード（例: ビデオウォール、NVIDIA Surround、AMD Eyefinity または Matrox マルチディスプレイアダプターを介したマルチモニターキャンバスの接続）でタッチ座標を構成、マッピング、およびキャリブレーションする方法を説明しています。
ℹ ドライバ検出要件: スパンディスプレイモードオプションは、Elo Windows ドライバの共通設定タブにあります。このオプションは、Windows およびグラフィックドライバが物理的なスクリーンを単一の統合された「スパン」デスクトップキャンバスとして表示する場合にのみアクティブになります。GPU ドライバが標準の拡張デスクトップモードで実行されている場合、この設定はグレー表示されます。
スパンモードの有効化とキャリブレーション
⚠️ 前提条件: スパンキャンバス全体でマルチスクリーンタッチ座標を正常にキャリブレーションするには、すべての接続された物理タッチモニターが正確に同じ向き（例: すべてが横向きまたはすべてが縦向き）である必要があります。

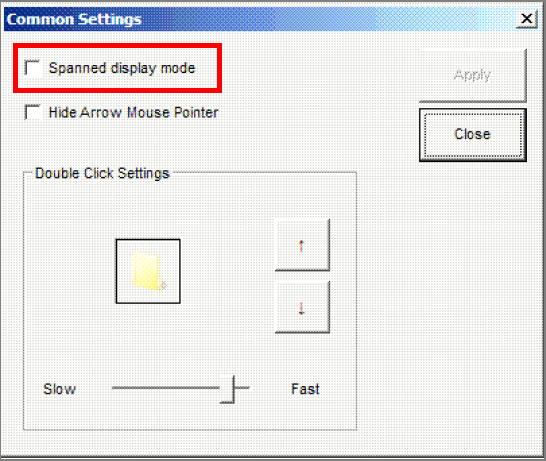

- 強EloConfigを開き、共通設定タブに移動し、スパンディスプレイモードのチェックボックスを選択します。

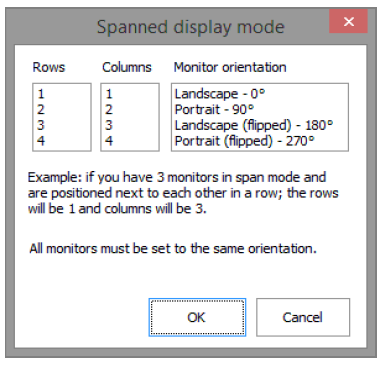

- メインのEloConfigタブに戻り、タッチスクリーンをキャリブレーションボタンをクリックします。スパン設定のセットアップダイアログが開きます。
-
物理レイアウトグリッドに対応する行数、列数、およびモニターの向きを入力してください:
- 強OKをクリックし、ビデオウォールの各物理モニターで画面上のキャリブレーションターゲットに従ってください。
3ポイントドライバキャリブレーションの強制 (EloOptions.ini)

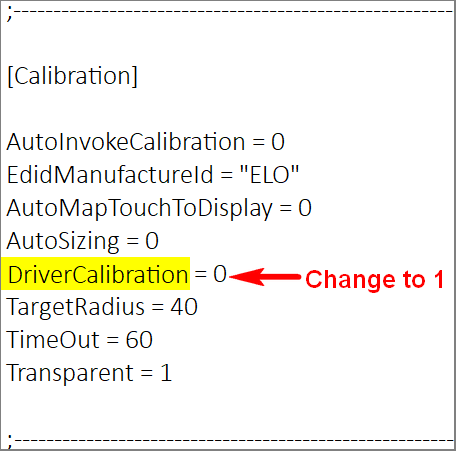

ドライバが非標準の仮想解像度全体で座標境界ボックスを正しくマッピングできるようにするために、EloOptions.ini 構成ファイルを修正して、直接の3ポイントドライバキャリブレーションルーチンを強制します:
[Calibration]DriverCalibration = 1
構成を適用する方法
-
オプション A（ドライバインストール前）: ダウンロードしたドライバパッケージを抽出し、ルート抽出フォルダから
EloOptions.iniを開き、DriverCalibration = 1を設定し、ファイルを保存し、Setup.exeを実行し、ディスプレイをキャリブレーションします。 -
オプション B（ドライバインストール後）:
C:\Program Files\Elo Touch Solutions\に移動し、EloOptions.iniを開いて、DriverCalibration = 1を変更し、変更を保存し、EloConfigを介して再キャリブレーションをトリガーします。
⚠️ 管理者権限:
Program Filesディレクトリ内のEloOptions.iniを変更する場合は、テキストエディタ（例: メモ帳）を管理者として実行して、ファイルの書き込み権限を付与してください。関連する記事 & トラブルシューティング
✔ 結果: 3ポイントキャリブレーションが有効になり、グリッドの寸法が定義されることで、各スクリーン上のタッチは正しくスパンデスクトップキャンバスの対応部分にマッピングされます。
