Elo Xシリーズ Rev. A AiO コンピュータ (H81 マザーボード) の BIOS をフラッシュする方法

対象: 一般 / Elo 顧客、フィールドサービス技術者 & 統合業者

記事タイプ: ファームウェアフラッシュ & BIOS メンテナンス手順

この手順では、Intel H81 マザーボードチップセットを搭載したElo Xシリーズ Rev. A オールインワン (AiO) タッチコンピュータのシステム BIOS をフラッシュするためのブータブル FreeDOS フラッシュドライブを作成する詳細なステップバイステップの手順を提供します。

フェーズ 1: ブータブル FreeDOS USB ドライブを作成する (Rufus)

1. USB フラッシュドライブ (最小 512 MB) を Windows PC に挿入します。
2. Rufus USB フォーマットツールをダウンロードして起動します。

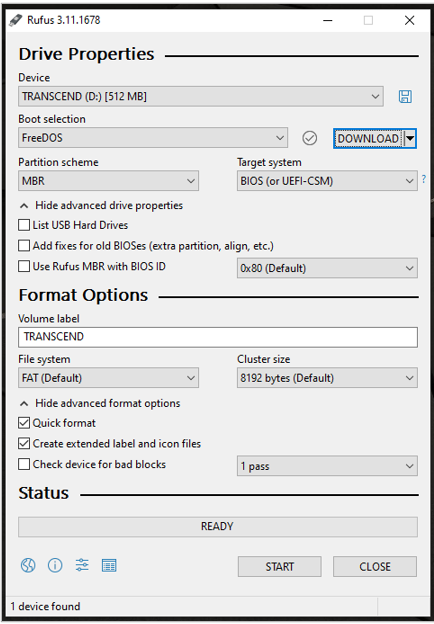

3. 以下の Rufus パラメータを設定します:

   • ブート選択: FreeDOS
   • パーティションスキーム: MBR
   • ターゲットシステム: BIOS (または UEFI-CSM)
   • ファイルシステム: FAT / FAT32 (デフォルト)
   • フォーマットオプション: クイックフォーマット と 拡張ラベルおよびアイコンファイルを作成する にチェックを入れます

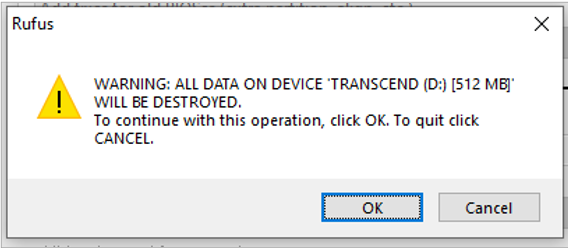

4. START をクリックし、プロンプトで OK をクリックして確認します。

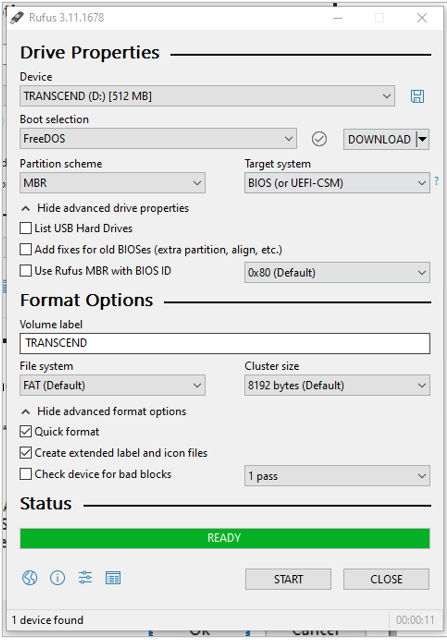

5. フォーマットが完了し、ステータスバーが READY を表示したら、閉じる をクリックします。

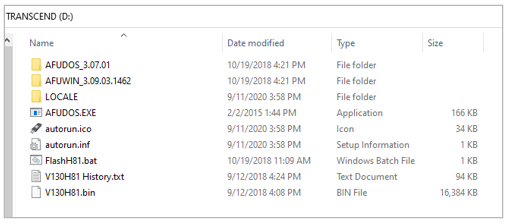

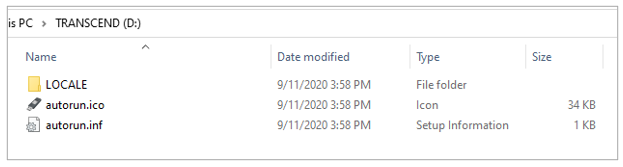

6. Windows エクスプローラーでフォーマットされた USB ドライブのルートを開いてシステムファイルの作成を確認します:

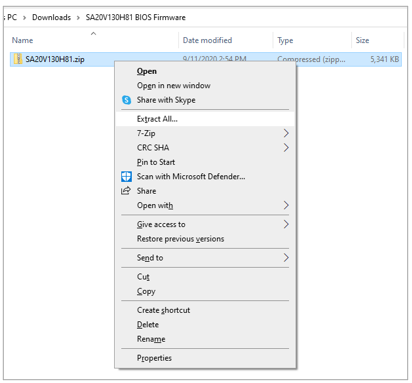

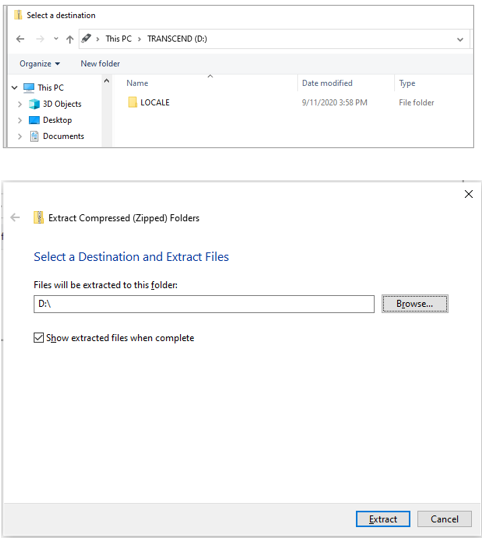

7. BIOS ファイルのダウンロードと抽出: Elo ファームウェアアップデートポータル からモデルに適した BIOS ファームウェアアーカイブをダウンロードします (例: SA20V130H81.zip 15X3 Rev. A モデル用)。すべての内容をブータブル USB ドライブのルートディレクトリに直接抽出します。



フェーズ 2: システム BIOS を構成し、ME FW 再フラッシュを有効にする

1. 準備された USB フラッシュドライブを挿入し、Elo X シリーズユニットに物理的な USB キーボードを接続します。

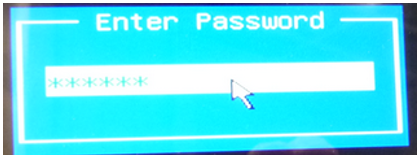

2. コンピュータの電源を入れ、起動スプラッシュ画面の間にすぐに Ctrl + F2 を押して Admin BIOS に入ります。パスワードを求められたら、次のように入力します: eloelo

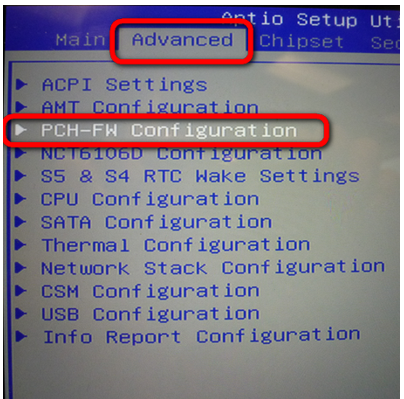

3. 詳細設定 タブに移動し、PCH-FW 構成を選択します。

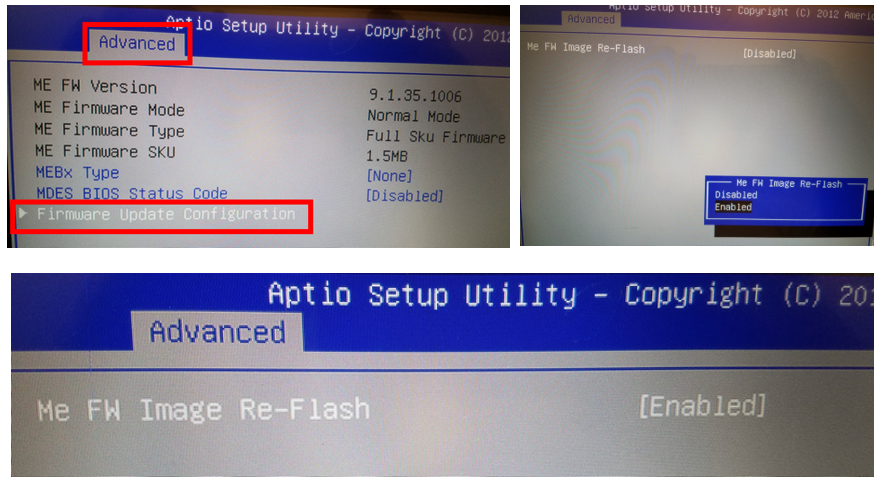

4. ファームウェア更新設定を選択し、Me FW イメージ再フラッシュを有効に設定します。

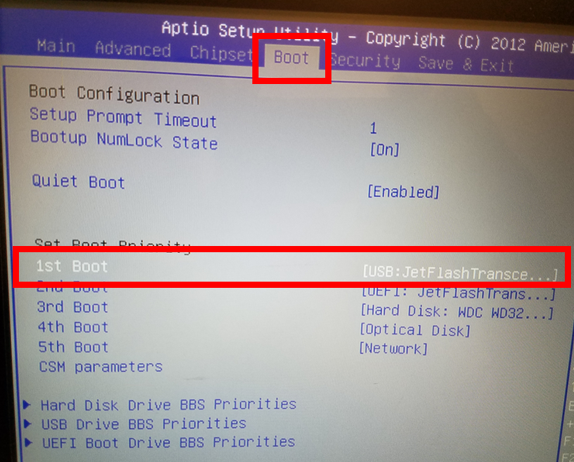

5. BOOT タブに移動し、USB フラッシュドライブを1st ブートデバイスに設定します。

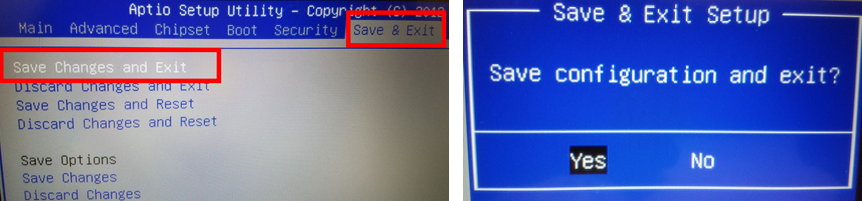

6. 保存と終了 タブに移動し、変更を保存して終了を選択します。



フェーズ 3: FreeDOS で BIOS フラッシュを実行する

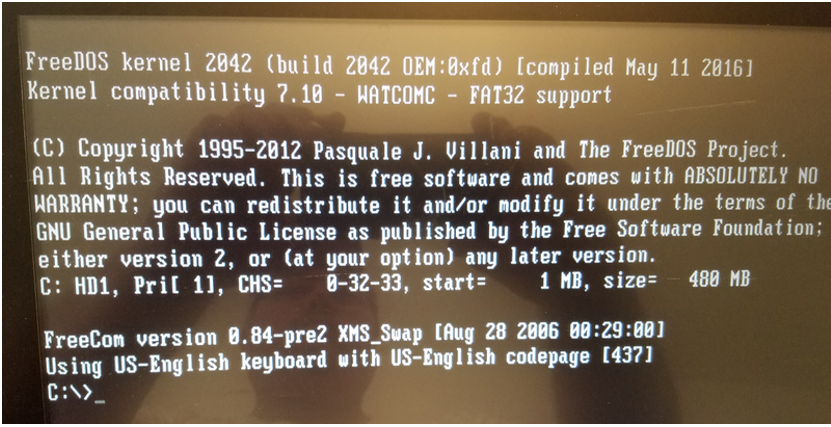

1. システムは直接 FreeDOS コマンドシェルに再起動します:

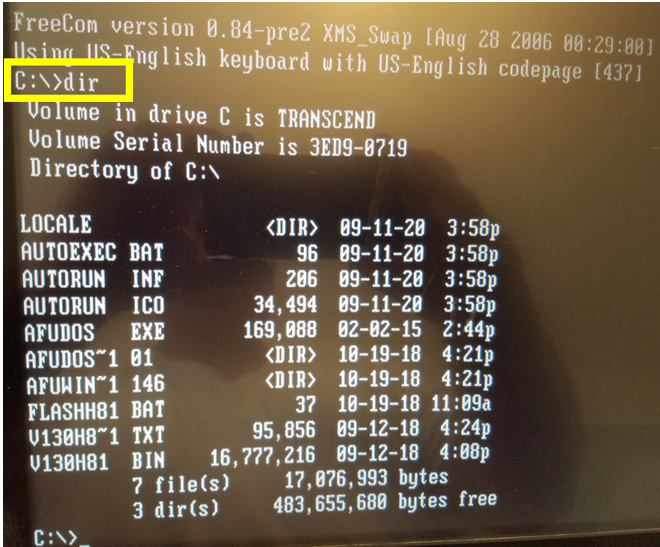

2. C:\> プロンプトで dir と入力して Enter を押し、フラッシュバッチスクリプトが存在するか確認します:

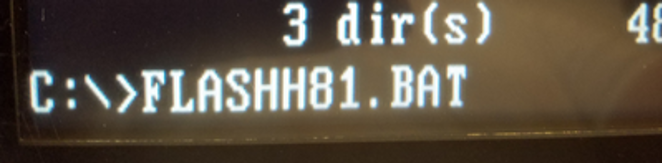

3. フラッシュバッチファイルを次のように入力して実行します:FLASHH81.BAT (またはパッケージに含まれる特定の .BAT スクリプト) を入力し、Enter を押します:

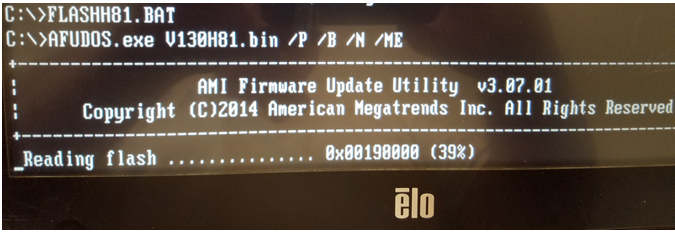

4. フラッシュユーティリティは、BIOS と Intel ME 領域を消去、プログラム、検証します。中断せずに更新が完了するのを待ちます (通常 2〜3 分):

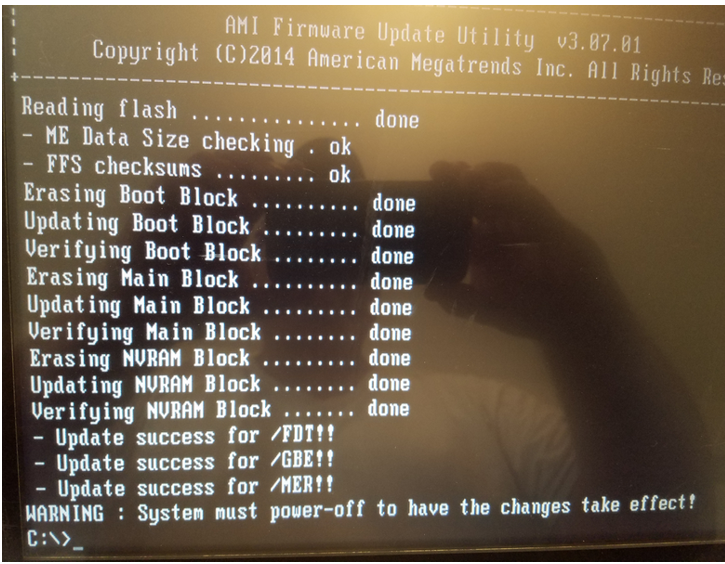

5. 完了すると、ターミナルに次のように表示されます: WARNING: System must power-off to have the changes take effect!



6. 電源サイクル: 電源ボタンを押し続けてユニットの電源を切ります。USB フラッシュドライブを取り外します。ハードウェア待機電力を完全にクリアするために主 AC 電源コードを20 秒間切断し、その後電源を再接続し、システムを起動します。

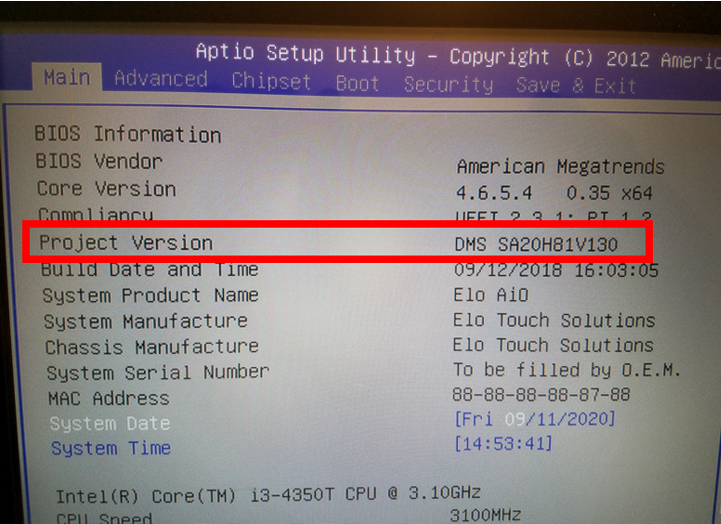

7. バージョンを確認: BIOS に入り（Ctrl + F2を押す）、メインページで更新されたプロジェクトバージョン番号を確認します:
