Elo Conference Kitの組み立て方と設定方法に関する情報はどこにありますか？

この記事では、Eloカンファレンスキットの組み立てと設定方法に関する情報を提供します

Eloカンファレンスキットハードウェアクイックインストールガイド

含まれる内容

カンファレンスカメラ
アプリケーション付きのi5 Windows 10コンピュータモジュール
2個のアクティブスタイラス、2個のパッシブスタイラス
スタイラストレイのソフトウェアライセンスカード
Elo Hub

その他のアクセサリー
コンピュータモジュール - 4個のM6x50ねじ、4個のM8x50ねじ、4個のスペーサー | スタイラストレイ - 2個のサムスクリュー | カンファレンスカメラ - 2個のサムスクリュー | Elo Hub - 参考ガイド、4個のねじ付きレシーバーボード、3個のねじ付き2個のドッキングトレイカバー、5メートルのCAT6ケーブル、1個のHDMIケーブル、1個のUSB CケーブルおよびType CからAへのアダプター、2個のケーブルロックブラケットと2個のねじ

必要なもの
互換性のあるEloディスプレイ、600x600または400x400 VESAの壁掛けまたはスタンド、短いフィリップスドライバー

ハードウェアインストール手順
注意: インストールを開始する前にガイド全体をお読みいただき、取り付け位置、ケーブルルーティング、ハブの配置を計画してください。Eloは、ディスプレイの取り付け、ケーブルのルーティング、カメラの位置、およびカンファレンステーブルの配置を計画する方法についての推奨事項を、www.elotouch.comで入手可能なEloコラボレーションソリューションガイドで提供しています。
QRコードをスキャンしてウェブサイトを表示:

1. Eloコンピュータモジュール(ECM)をインストールします

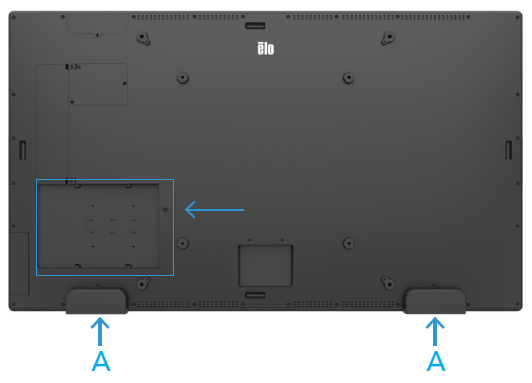

A. ディスプレイを開封し、慎重に表面を下にしてテーブルに置きます。(スピーカーを持ち上げたり、スピーカーの上にディスプレイを置いたりしないでください。)

B. ディスプレイの背面にある(ECM)ドッキングトレイカバーのねじを外して取り外します。

C. ハドルキットボックスからECMを取り出します。(同梱されている2つのライセンスカードを必ず保存してください。)

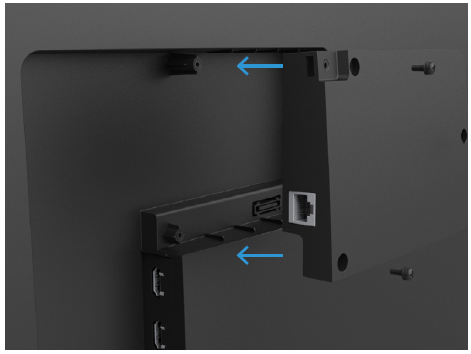

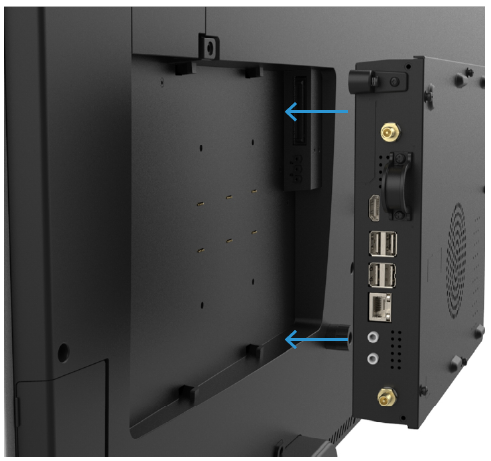

D. ディスプレイの背面のガイドの上にECMを置き、ECMをスライドさせてコネクタを座らせます。

E. ECMの前面のセキュリティねじを締めます。

2. Elo Hubレシーバーボードをインストールします

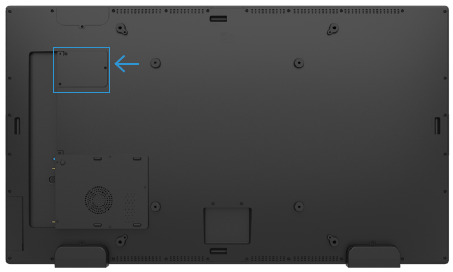

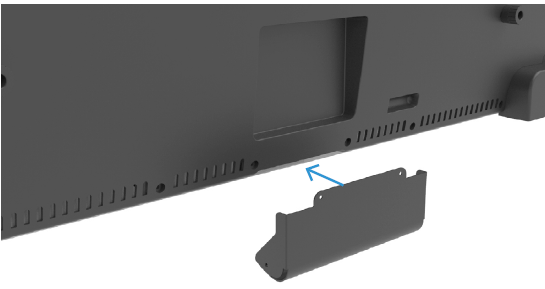

A. ディスプレイの背面からレシーバーボードのブランクカバーを外し、3つのねじを取り外します。カバーは廃棄してください。

B. カンファレンスキットボックスからレシーバーボード、新しい5553および6553レシーバーボードカバーとねじを取り出します。

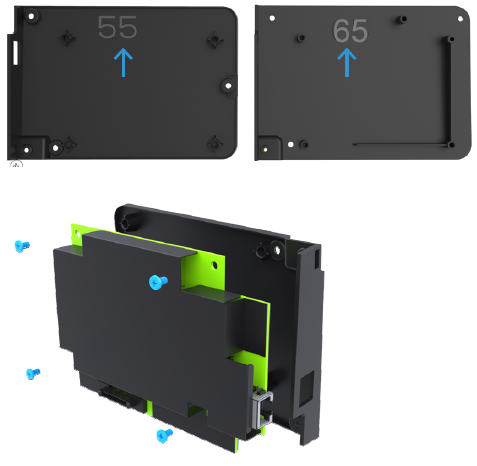

C. 5553Lまたは6553Lディスプレイ用の新しいレシーバーボードカバーを選択し、付属のねじを使ってレシーバーボードを取り付けます。「55」と記載されたカバーを5553L用に使用し、「65」と記載されたカバーを6553L用に使用します。

D. （取り付けたカバー付きの）レシーバーボードをディスプレイのドッキングコネクタに接続します。レシーバーボードカバーを3つのねじで固定します。

3. カンファレンスカメラをインストールします

A. カンファレンスキットボックスからカンファレンスカメラを開封します。

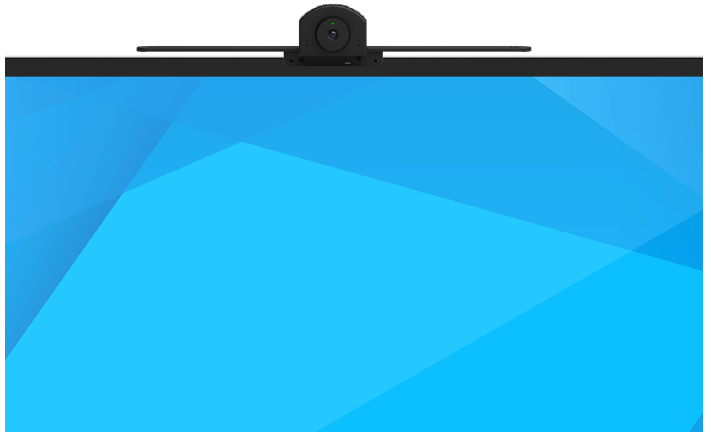

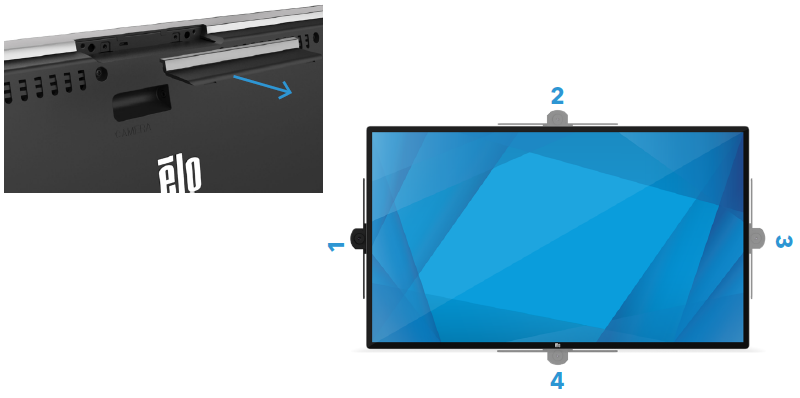

B. 一つの取り付け位置を選択します – 上部、下部、または両側のいずれか。注意: ディスプレイの下部にカメラを取り付ける場合は、壁掛け後にカメラを取り付けてください。また、この構成ではスタイラストレイを使用できません。

C. 選択した場所からElo Edge Connect™ポートカバーを取り外します。

D. カンファレンスカメラをElo Edge Connectポートに差し込みます。カメラのUSBコネクタがIDSディスプレイのコネクタに一致することを確認してください。

E. 両側の長いサムスクリューを挿入して締めることで、カメラをディスプレイに固定します。

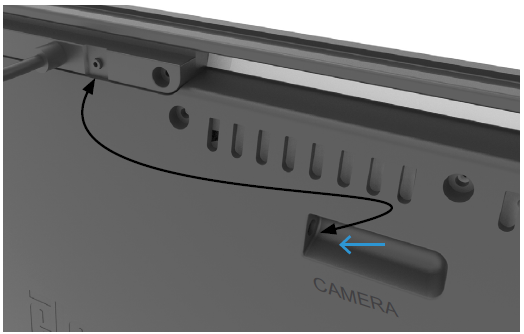

F. カメラとIDSディスプレイの背面にある「CAMERA」とラベル付けされた最寄りの接続の間に2.5mmバレルジャックケーブルを接続します。

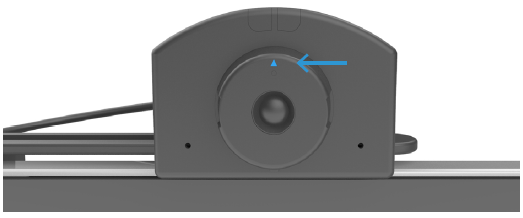

G. イメージセンサーが矢印が上向きになるように調整して、必要に応じて時計回りまたは反時計回りに回します。（下部取り付けの場合、矢印は下向きにする必要があります）

4. スタイラストレイをインストールします

A. ハドルキットボックスからスタイラストレイを開封します。

B. 下部のElo Edge ConnectTMポートカバーを取り外します。

C. スタイラストレイをディスプレイに固定するために、スタイラストレイのサムスクリューを両側のブラケットに挿入して締めます。

D. 使用するためのスタイラスをトレイに置きます。（PCAPディスプレイにはアクティブスタイラスを、IRディスプレイにはパッシブスタイラスを使用します。）

5. インタラクティブディスプレイを取り付けます

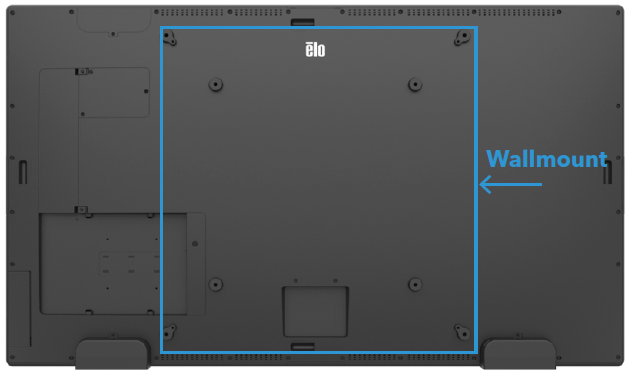

A. Eloの低プロファイル壁掛けを使用して、または取り付けの指示に従ってサードパーティ製の壁掛けを使用してディスプレイを壁に取り付けます。（一部のサードパーティ製取り付けシステムには、ECMとの干渉を避けるためにハドルキットに含まれる15mmスペーサーと長い取り付けねじ（M6x50mmまたはM8x50mm）が必要な場合があります。）

6. Elo Hub™をインストールします

A. カンファレンスキットからカンファレンスハブとアクセサリーを取り出します。
注意: ディスプレイへの直接的なハブ接続のために、単一のCAT6ケーブルが提供されます。必要に応じて追加のCAT6相互接続ハードウェアを追加できます（例についてはElo Hubユーザーマニュアルを参照）。ケーブルのルーティングの総長は35メートルを超えてはいけません。

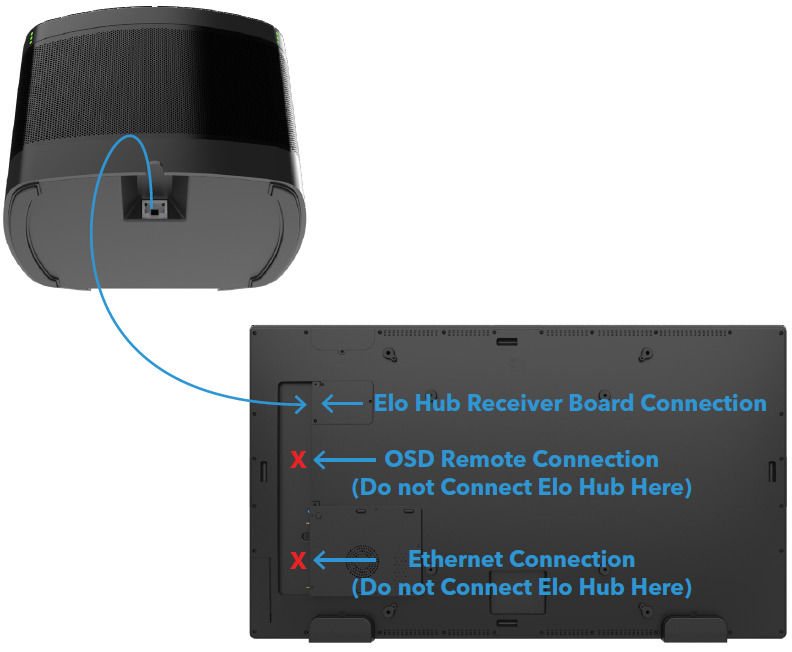

B. CAT6ケーブルの一方の端をディスプレイのElo Hubレシーバーボードに接続します。

C. CAT6ケーブルをテーブル上のElo Hubにルーティングし、接続します。

D. 提供されたHDMIおよびUSB-CケーブルをElo Hubに接続し、ケーブルをElo Hubに固定するためにロックブラケットをねじで取り付けます。これらのケーブルはデバイス接続に使用されます。

7. ケーブルを接続し、システムの電源を入れます

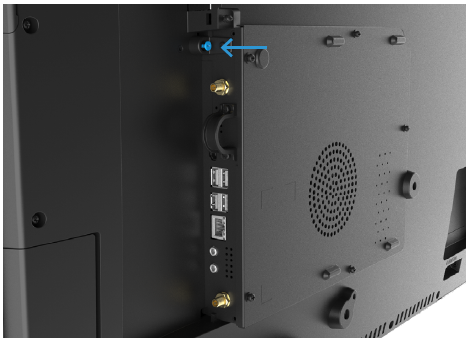

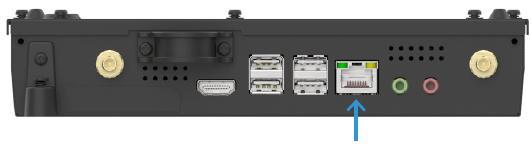

A. インターネット用にECMにイーサネットケーブルを接続します（推奨）。無線接続の場合は、ECMにWiFiアンテナを取り付けます。

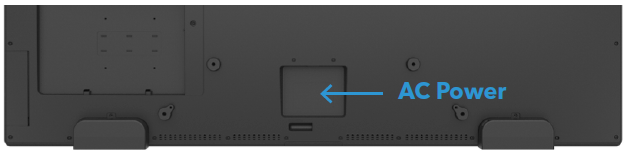

B. Eloディスプレイアクセサリーボックスに見つかったAC電源ケーブルを接続します。

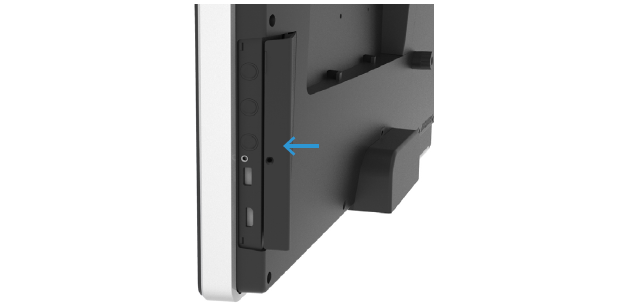

C. ディスプレイの側面カバーを開き、システムの電源を入れます。

Eloカンファレンスキットソフトウェアクイックインストールガイド

1. ディスプレイとECMを設定します

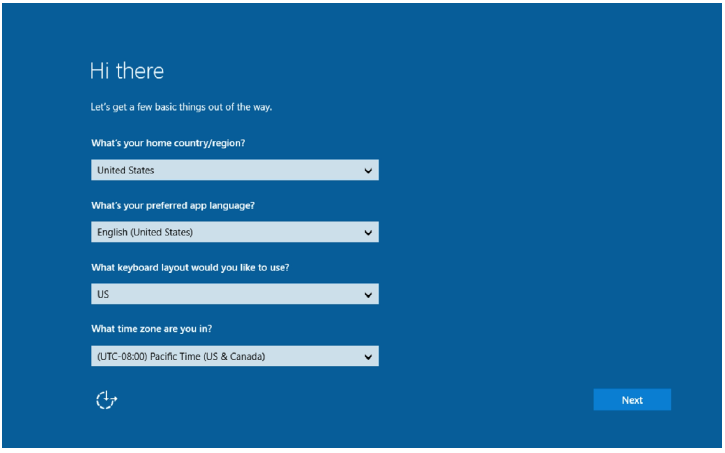

A. 画面の指示に従ってOSD言語を選択し、時間/タイムゾーンを設定します。

B. 画面のWindowsの指示に従ってWindows設定を完了します。これは、画面上のタッチキーボードまたはUSB接続のキーボード/マウスを使用して行うことができます。

注意: ソフトウェアを登録するには、コンピュータがインターネットに接続されている必要があります。

2. 会議ソフトウェアをインストールします
例えば: Microsoft Teamsのインストール

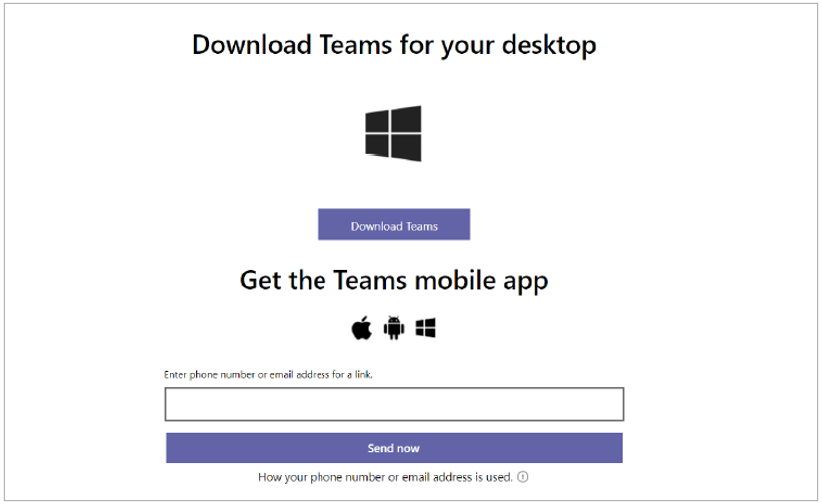

A. ブラウザを開いて、https://teams.microsoft.com/downloadsにアクセスします。

B. Teamsインストーラーアプリケーションをダウンロードして開きます。

C. Microsoft Teamsのインストール指示に従います。

D. ZoomやCisco Webexなど、他のウェブ会議アプリケーションをインストールする場合は、そのアプリケーションをダウンロードしてインストール指示に従います。

E. Eloハードウェアをソースとして指定します:
i. スピーカー = エコーキャンセリングスピーカーフォン
ii. マイク = Elo Hubスピーカーフォン
iii. カメラ = Eloカンファレンスカメラ

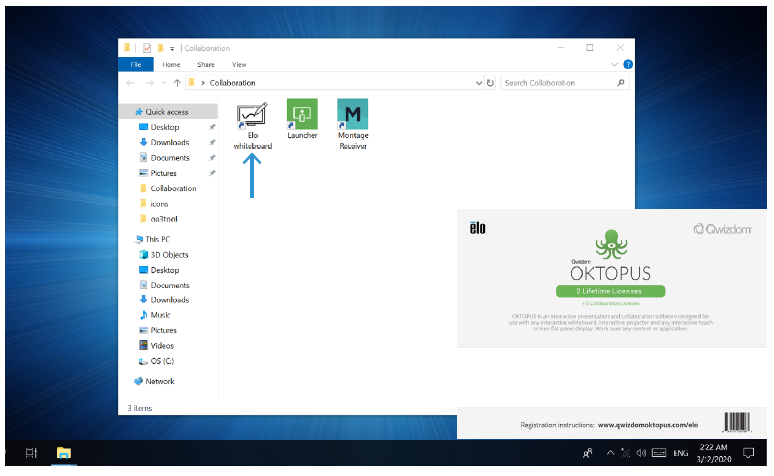

3. Qwizdom Oktopusライセンスを登録します（ホワイトボードソフトウェア）

A. デスクトップのコラボレーションフォルダにあるEloホワイトボードアプリケーションを開きます。

B. 画面の指示に従います。

C. ハドルキットボックスから保存したライセンスカードを使用します。

D. Oktopusユーザーガイドはhttps://qwizdomoktopus.com/user-guideで見つけることができます。

4. DisplayNote MontageおよびLauncherライセンスを登録します
(ワイヤレスプレゼンテーションおよび会議アプリオーガナイザー)

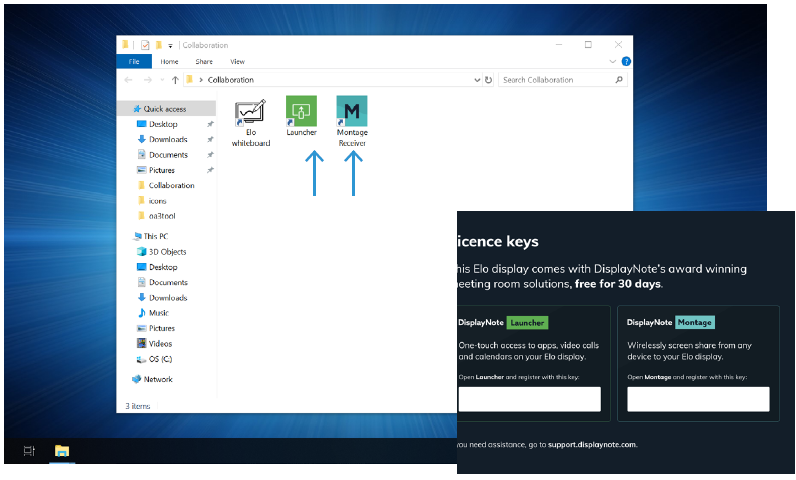

A. デスクトップのコラボレーションフォルダにあるDisplayNoteアプリケーションを開きます。

B. 画面の指示に従います。

C. ハドルキットボックスから保存したライセンスカードを使用します。

D. Launcherを設定して、指示に従って望ましいアプリケーションを含めます。
https://www.displaynote.com/solutions/launcher

E. Montageに関する情報は
https://www.displaynote.com/solutions/montageで見つけることができます。

5. カンファレンスカメラの設定を完了します

A. 会議ソフトウェアを起動し、会議ソフトウェア内でカメラを有効化します。

B. ウェブカメラが使用されているときに緑の活動インジケーターが点灯します。

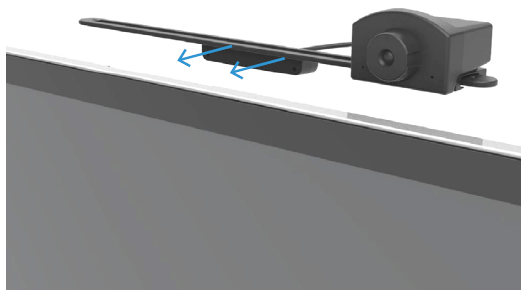

C. 上部または下部に取り付けた場合、望ましい視野のためにカメラを左右にスライドさせ、必要に応じて傾けます。

D. 側面に取り付けた場合、望ましい視野のためにカメラを上下にスライドさせ、中心に傾けます。

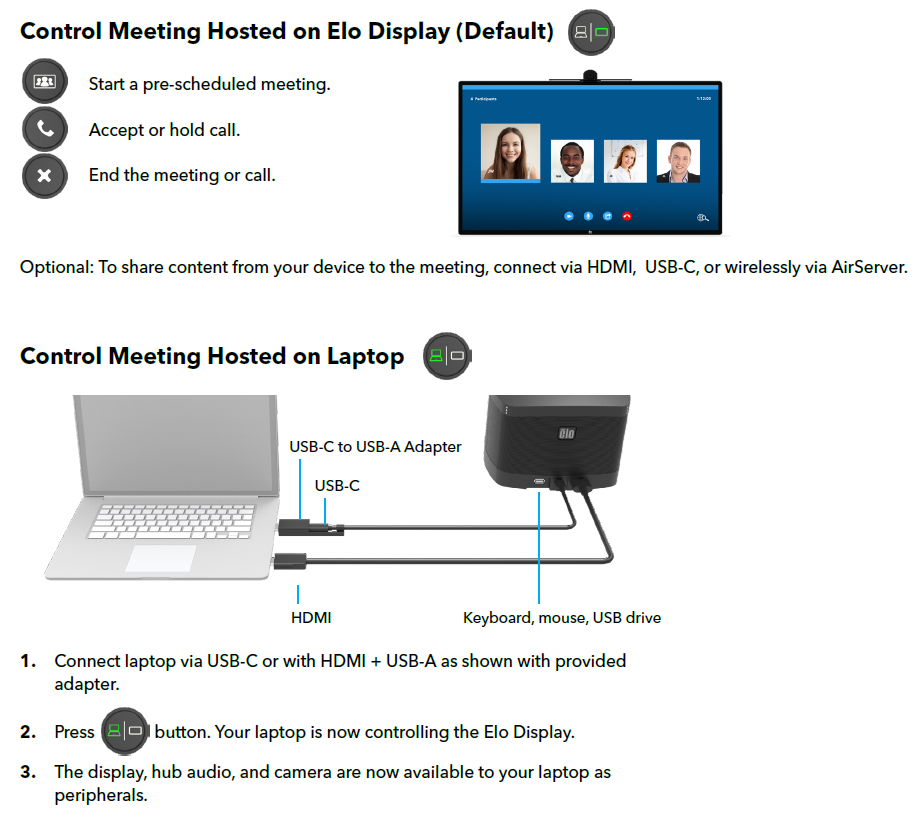

6. Elo Hubの設定

A. Elo Hubのすべての機能を有効にするために、会議ソフトウェアが開いていることを確認してください。

B. Elo Hubの上部にあるボタンを使用して、会議を開始、停止、およびミュートします。

上記のQIGの.pdfバージョンをこちらからダウンロードください。
