22インチIシリーズ（Android）のVESAマウント仕様とブラケットガイドライン
対象者: 一般 / Elo顧客、フィールド技術者 & インテグレーター
記事タイプ: ハードウェア仕様 & マウント安全ガイド
この記事は、Elo 22インチIシリーズ（Android）オールインワンタッチコンピュータを壁面マウント、デスクスタンド、またはキオスクアームに取り付けるための構造的VESAマウント仕様と重要な機械的安全注意事項について詳述しています。
⚠️ 重要なマウント安全警告:
22インチユニットを取り付けるために内側の75mm × 75mmパターンを使用しないでください。
内側の75mmスレッドインサートは、オプションのPower-over-Ethernet（PoE）アダプタモジュールを固定するためのものです。75mmパターンを使用して22インチディスプレイの全重量を取り付けたり吊ったりしようとすると、マウントスタッドが背面ハウジングから切断または引き裂かれ、壊滅的な物理的損傷が発生し、製造業者の保証が無効になります。
リアパターン識別
| VESA穴パターン | 意図された機械的機能 | 耐荷重能力 |
|---|---|---|
| 100 mm × 100 mm (外側) | システム壁面 / スタンド取り付け: すべてのVESAブラケット、アーティキュレートアーム、およびスタンドの主要な構造インターフェース。 | デバイスの完全重量（承認済み) |
| 75 mm × 75 mm (内側) | アクセサリーモジュール取り付け専用: オプションのElo PoEアダプタモジュールの固定。 | システム取り付けには使用しないでください |

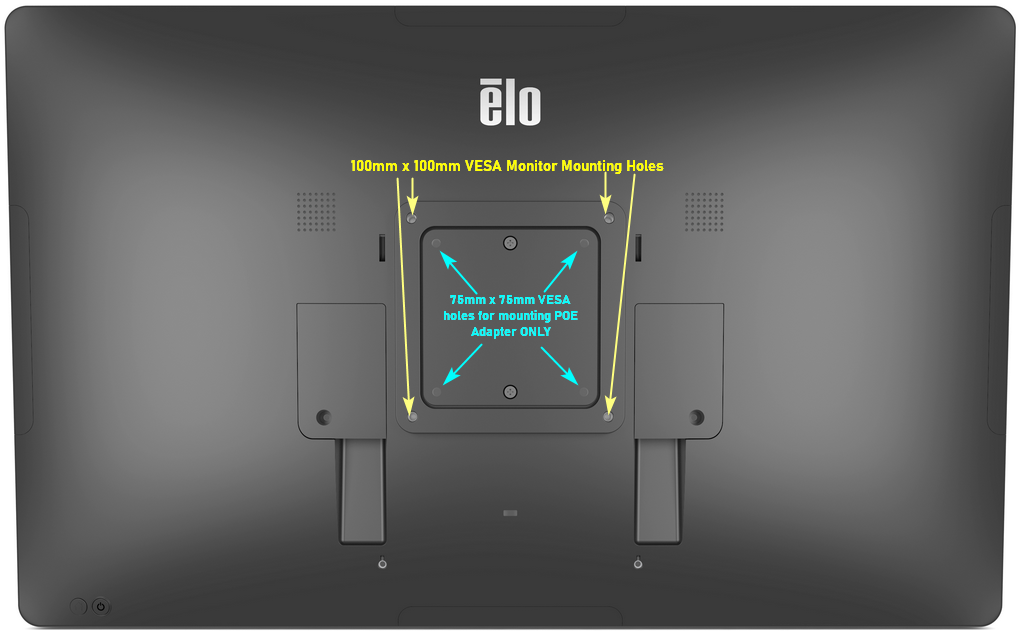

リアシャーシ穴パターン参照
✔ 取り付けのベストプラクティス: 22インチIシリーズを取り付ける際には、ブラケットプレートが外側の四隅にある100mm × 100mm M4スレッド穴にのみ正確に一致することを確認してください。
