この記事では、Eloオープンフレームモニターの取り付け方法についてのガイドラインと手順を提供します。

オープンフレームモニターは、ベゼルなしのオープンフレームタッチモニターです。ほとんどのEloのオープンフレームモニターには、購入可能なオプションのベゼルキットがあります。

以下は、さまざまな取り付けオプションを使用してこれらのモニターを設置する方法についてのガイドラインです。

リアマウント
切り抜き詳細については寸法図を参照してください。図面はオープンフレームモニターのドキュメンテーションセクションからPDF形式でダウンロードできます。

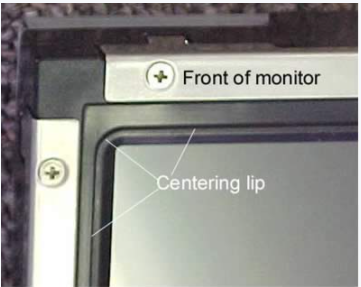

ベースモニターは背面から取り付けるように設計されており、小さな取り付けタブ付きのスロット角度ブラケットで固定されます。わずかに盛り上がったセンタリングリップは、前面板の切り抜きにフィットするようになっています。センタリングリップの角は丸められていることに注意してください。各モニターの半径は、寸法図に含まれている切り抜き寸法に示されています。

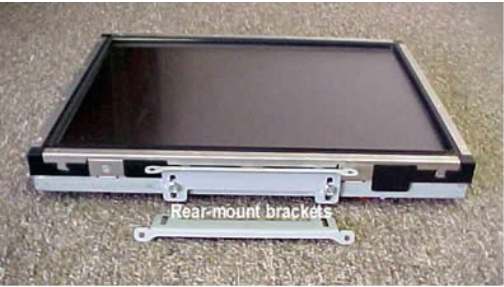

取り付けブラケットは、前面板の厚さに合わせて調整できるようにスロット状になっています。表示されているブラケットは、リアマウントアプリケーション専用です。ブラケットは、モニターの上部と下部または両側に取り付けることができます。ブラケットの穴はその後、前面板の背面に取り付けます。金属製の前面板には、きれいな取り付けのために（露出したファスナーなし）、専門的に取り付けられたプレスインスタッドを使用する必要があります。木製の前面板には、背面から短い木ネジを取り付けることができます。

フロントマウント。
オプションのフロントマウントベゼルが利用可能です。部品番号はオープンフレームモニターのウェブページのアクセサリーセクションを参照してください。



切り抜きおよび取り付け詳細については寸法図を参照してください。図面はオープンフレームモニターのウェブページのドキュメンテーションセクションからPDF形式でダウンロードできます。

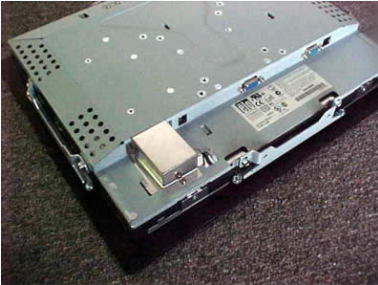

フロントマウントベゼルには、上部、下部、および各側に事前に取り付けられたブラケットが付属しています。

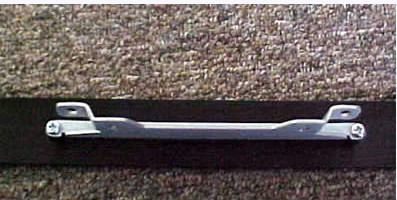

ブラケットには、モニターに取り付けるために内側に角度がついたタブがあります。



モニターはベゼルの上に置かれ、付属のネジで4つのブラケットがモニターに取り付けられます。オプションのフロントマウントベゼルは、エンクロージャの前面板の前側からの取り付けをサポートするために、全周で追加の3/8インチ（約）を加えます。

これでモニターは前面板の切り抜きにはまります。

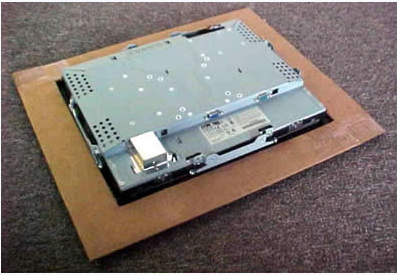

上の画像は、エンクロージャの前面板を模擬するために段ボールの一部を使用した背面図を示しています。指定された切り抜き寸法がモニターとオフセットフロントベゼル取り付けブラケットが通るのに十分なスペースを提供することに注意してください。

注意：リアマウントセクションに示されているリアマウントブラケットは使用されません。特別なフロントマウントブラケットがフロントマウントベゼルキットに含まれています。

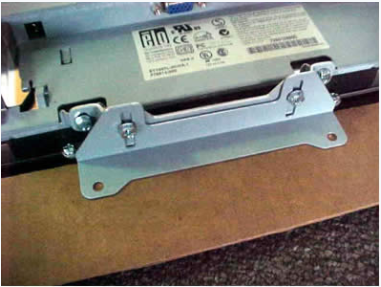

特別なフロントマウントブラケットは、ベゼルマウントブラケットのタップ穴に取り付けられ、これらのブラケットが前面板の背面に押し付けられ、ネジがスロット穴に締め付けられます。

注意：ブラケットを前面板に固定する穴はフロントベゼルの寸法外です（スルーボルトを使用すると、フロントベゼルはネジ頭を覆いません）。このため、金属製前面板を使用する際は、きれいな取り付けのために（露出したファスナーなし）専門的に取り付けられたプレスインスタッドを後面に使用する必要があります。木製の前面板には、背面から短い木ネジを取り付けることができます。
