この記事では、Projected Capacitive (PCAP) タッチコントローラファームウェアをElo 1099L Outdoor Open-Frame Touchmonitorsで更新するための手順を提供します。この手順は、タッチコントローラのファームウェアを更新するか、ブートローダーモードで動作しているコントローラを復旧するために使用できます。
⚠️
重要な警告
ファームウェアの更新中は、モニターへの電源とUSB接続が安定していることを確認してください。 ファームウェアが書き込まれている間は、USBケーブルを切断したり、電源を外したり、モニターの電源をオフにしないでください。 更新プロセスを中断すると、タッチコントローラのファームウェアが破損する可能性があります。
手順に従った更新手順
- ファームウェア更新パッケージをダウンロードする： 以下のファームウェアユーティリティパッケージをダウンロードしてください： Test_Tool_PCFG0377_v00_T3_CM_250704.zip 。
-
ファイルを抽出する：
ダウンロードしたZIPアーカイブの内容を、
C:\Elo_Firmware\などのWindowsホストPC内の専用フォルダに抽出します。 -

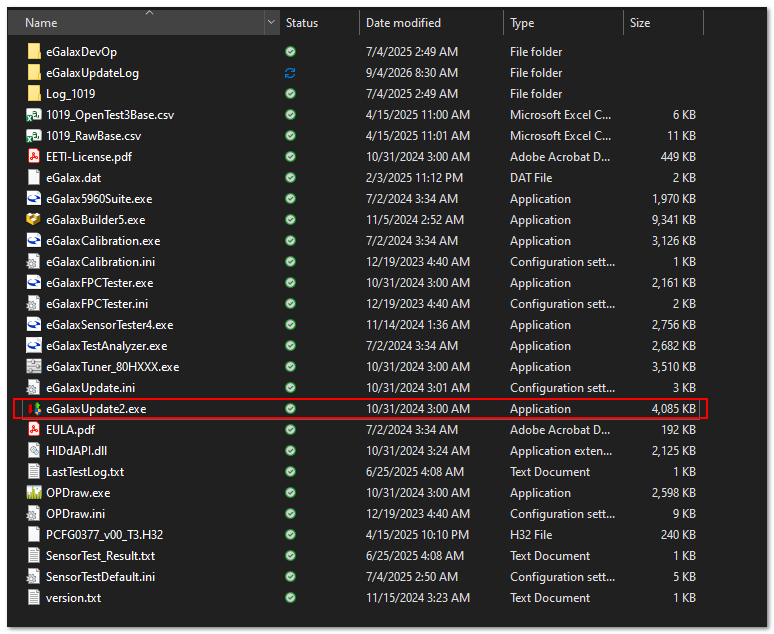

ファームウェア更新ユーティリティを起動する：
1099LタッチUSBケーブルをWindowsホストPCに接続します。抽出されたフォルダを開き、
eGalaxUpdate2.exeを右クリックし、管理者として実行を選択します。 -

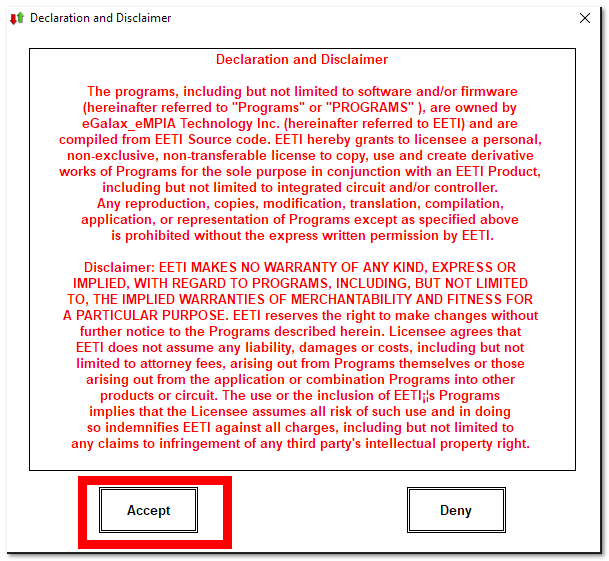

ライセンス条項に同意する：
ライセンスプロンプトを確認し、同意するをクリックして続行します。
ℹ️
注
ユーティリティが起動すると、自動的にUSB接続をスキャンしてタッチコントローラを探します。検出されると、コントローラ情報がユーティリティの左側にある現在のコントローラパネルに表示されます。
-

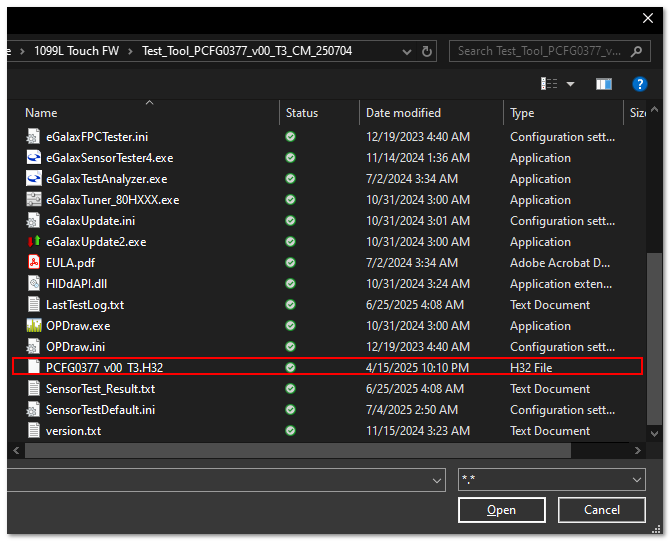

ファームウェアイメージを読み込む：
イメージを読み込むをクリックし、抽出したファームウェアファイルに移動して、
PCFG0377_v00_T3.H32を選択します。ファイルが選択されると、ユーティリティはファームウェアイメージを検証し、画面の右側にその情報を表示します。

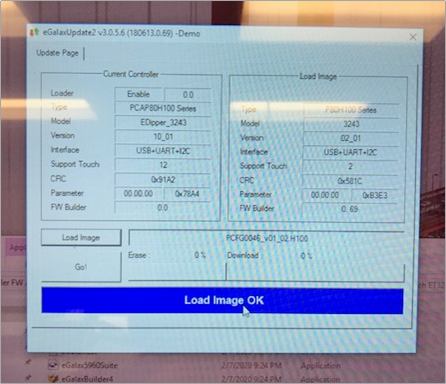

- ファームウェアの更新を開始する： 開始（または表示されている場合はイメージを読み込んでOK）をクリックして、ファームウェアをタッチコントローラに書き込む処理を開始します。 更新が完了するまで待ち、進捗が100%に達することを確認してから次に進みます。
-
モニターの電源を入れ直し、動作を確認する：
- eGalaxUpdate2ユーティリティを閉じます。
- 1099Lモニターから12V DC電源ケーブルを切断します。
- 少なくとも10秒待ちます。
- 電源ケーブルを再接続し、モニターとタッチコントローラを再起動します。標準のHIDタッチ機能が正常に動作していることを確認します。
✅
更新完了
もし1099Lが正常に再起動し、タッチ機能が復元された場合、PCAPタッチコントローラファームウェアの更新は完了です。
