EloPOSおよびWLIDSユニットのECファームウェア更新手順

この記事では、Elo（現在はZebra Technologiesの一部）製のEloPOSおよびWLIDSデバイスでECファームウェアを更新する手順を説明します。

必要なツールとハードウェア

• 対応するEloPOSまたはWLIDSシステムユニット。
• 電源 / USBケーブル（ユニットモデルに応じて）:
  • WLIDS: USB電源（部品番号: E903506 パワーブリック, Type-C, 100W, FSP）
  • EloPOS: 電源（部品番号: E511572 AIOパワーブリック, 24V, 180W, Delta）
• USBキーボード（オプション）。
• USBメモリ（2MB以上）。

必要なソフトウェア

• ECファームウェアファイル: E3E5_EC_E205.20A_0.27（KB添付ファイルまたはこちらからダウンロード可能）。

USBフラッシュドライブの準備手順

1. USBフラッシュドライブをFAT32にフォーマットします（必要な最小サイズは2MBです）：
   1. アクティブなコンピューターにUSBドライブを接続し、ファイルを表示するためのフォルダーを開くを選択します。
   2. WindowsエクスプローラーでUSBドライブを右クリックし、フォーマットを選択します。
   3. フォーマットウィンドウで、ファイルシステムのドロップダウンメニューからFAT32を選択します。
   4. 開始をクリックし、フォーマットを開始するためにOKをクリックして確認します。
   5. フォーマットが完了したら、OKをクリックします。
2. E3E5_EC_E205.20A_0.27ディレクトリからすべてのファイルとフォルダーを直接あなたのフォーマットされたUSBドライブのルートディレクトリに抽出しコピーします。


WLIDSユニットの更新手順

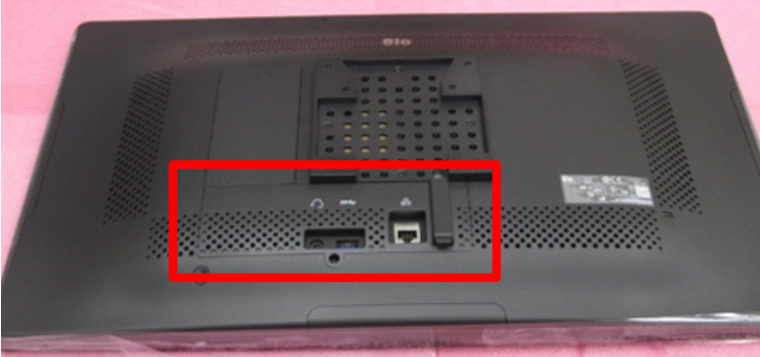

1. 物理的なケーブルカバーを取り外し、USB電源接続エリアにアクセスします。

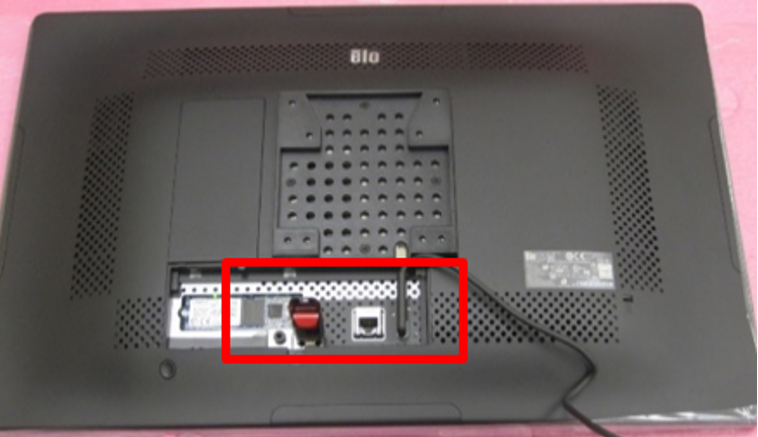

2. USB-C電源アダプターを接続し、準備したUSBフラッシュドライブを指定されたポートに挿入します。

   重要な警告: コネクタの損傷を避けるために、WLIDSユニットの物理的な重さを接続されたUSBドライブに直接載せないでください。手順中は、デバイスを梱包用フォームや段ボールでしっかり支えてください。



3. ユニットの電源を入れます。

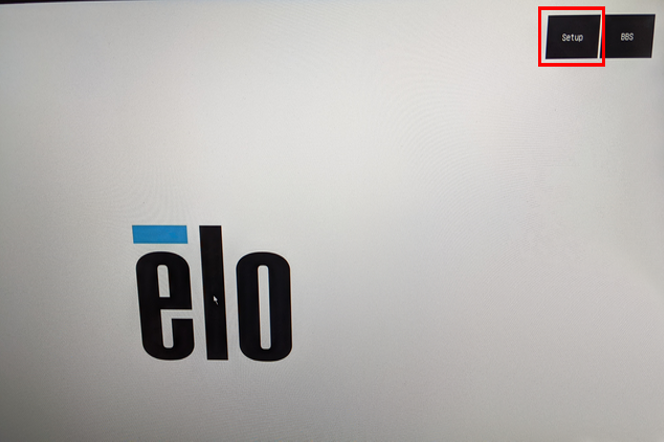

4. システムの起動中に、外部キーボードのDelキーをタップするか、画面上のSETUPアイコンに触れてシステムのBIOSに入ります。

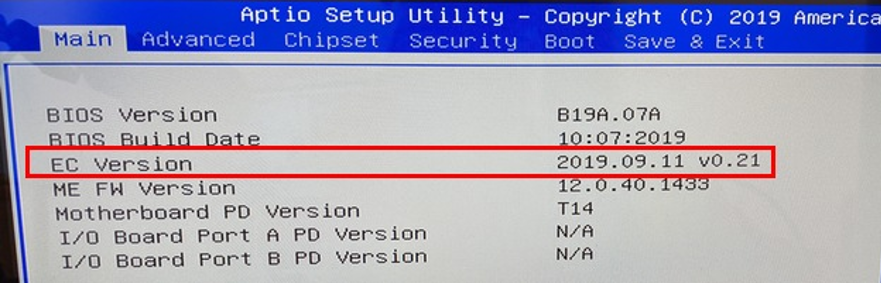

5. メインタブの下で、リストされたECバージョンを確認します。（以下の例では、バージョンはv0.21です。）

   注意: システムがすでにECバージョンv0.27を実行している場合、ハードウェアは最新のものであり、この手順は必要ありません。それ以外の場合は、ステップ6に進んでください。

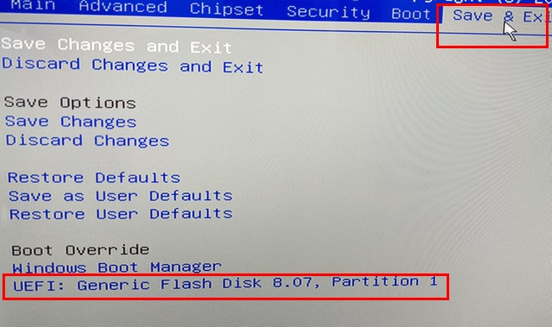

6. 保存して終了タブに移動し、ブートオーバライドセクションまでスクロールし、UEFIをダブルクリックします。

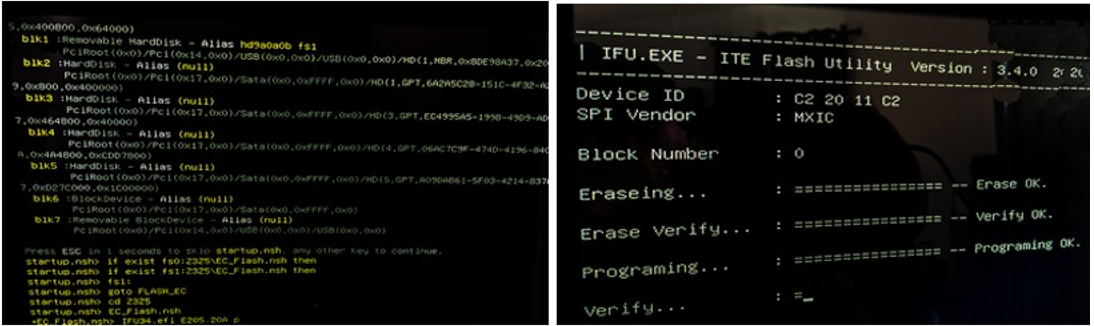

7. システムが自動的に初期化され、更新ユーティリティが実行されます。

   重要な警告: ファームウェアの更新中に、デバイスの電源を切ったり、ケーブルを抜いたり、干渉したりしないでください。



8. 完了すると、システムが再起動し、Eloのスプラッシュ画面が表示されます。

   • USBドライブを直ちに取り外し、セットアップメニューに入ります。USBドライブが接続されたままだと、デバイスは更新画面に繰り返し戻ります。
   • 最初のBIOS起動ウィンドウを逃した場合は、USBドライブを接続せずにユニットを再起動し、Delキーやセットアップアイコンをタップします。

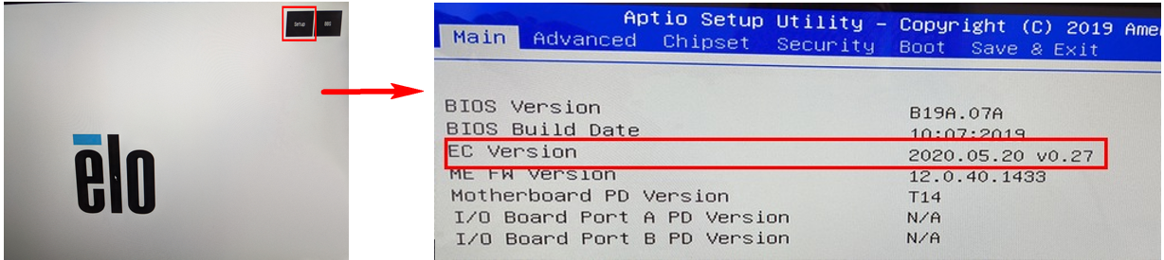

   • メインタブに移動し、ECバージョンが成功裏に2020.05.20 v0.27に更新されたことを確認します。更新されていない場合は、手順4から6を繰り返します。



EloPOSユニットの更新手順

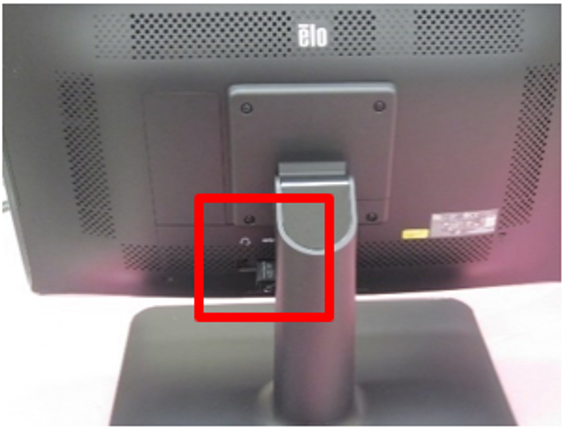

1. 準備したUSBフラッシュドライブをデバイスの空いているポートに挿入します。

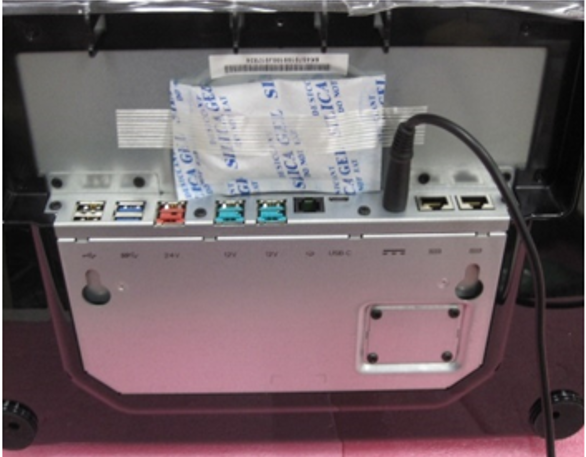

2. 適切なDC電源アダプタをユニットに接続します。

3. ユニットの電源を入れます。
4. システムの起動中に、キーボードのDelキーをタップするか、画面上のSETUPアイコンを選択してBIOSにアクセスします。


5. メインタブの下で、リストされたECバージョンを確認します。（以下の例では、バージョンはv0.21です。）

   注意: システムがすでにECバージョンv0.27を実行している場合、ハードウェアは最新のものであり、この手順は必要ありません。それ以外の場合は、ステップ6に進んでください。



6. 保存して終了タブに移動し、ブートオーバーライドセクションまでスクロールし、UEFIをダブルクリックします。


7. システムが自動的に初期化され、更新ユーティリティが実行されます。

   重要な警告: ファームウェアの更新中に、デバイスの電源を切ったり、ケーブルを抜いたり、干渉したりしないでください。



8. 完了すると、システムが再起動し、Eloのスプラッシュ画面が表示されます。

   • USBドライブを直ちに取り外し、セットアップメニューに入ります。USBドライブが接続されたままだと、デバイスは更新画面に繰り返し戻ります。
   • 最初のBIOS起動ウィンドウを逃した場合は、USBドライブを接続せずにユニットを再起動し、Delキーやセットアップアイコンをタップします。
   • メインタブに移動し、ECバージョンが成功裏に2020.05.20 v0.27に更新されたことを確認します。更新されていない場合は、手順4から6を繰り返します。
