Elo ECMG4をスタンドアロンコンピュータモジュールとして使用する

この記事では、Elo ECMG4をIDSディスプレイとは独立して操作する方法について説明します。これにより、ECMG4をHDMI入力を持つ任意のモニタに接続して、テスト、ステージング、またはプロビジョニングが可能になります。

必要なハードウェア

• Elo ECMG4コンピュータモジュール: https://www.elotouch.com/accessories-ecmg4.html
• HDMI対応モニタ（このガイドで使用する例: Elo 1099Lアウトドアオープンフレームモニタ ）
• Eloコンピュータモジュール用0.35MアダプターケーブルC14 – Elo P/N: E766781
• 北米用1.8m（6フィート）電源ケーブルC13 – Elo P/N: E593865
  • 代わりに、このTripp Lite製のC13電源ケーブルを使用することもできます。
• HDMIケーブルの例はこちら。
• USBタッチケーブル（タッチモニタに接続する場合にのみ必要）例はこちら。
• オン/オフスイッチ付き電源タップ – Elo P/N: E765397
  • 代わりに、このTripp Lite製のオン/オフスイッチ付き電源タップを使用することもできます。

接続手順

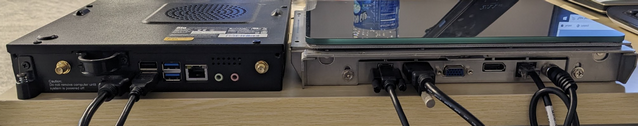

1. HDMIケーブルをモニタとECMG4の間に接続します。タッチモニタを使用する場合は、USBタッチケーブルも接続してください。

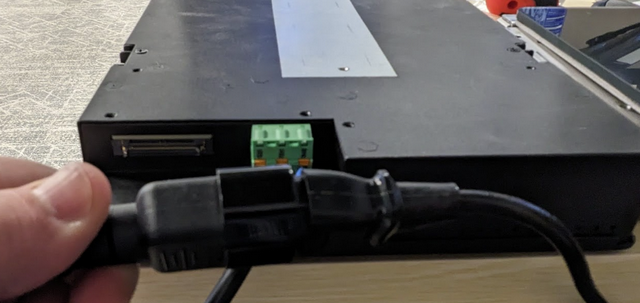

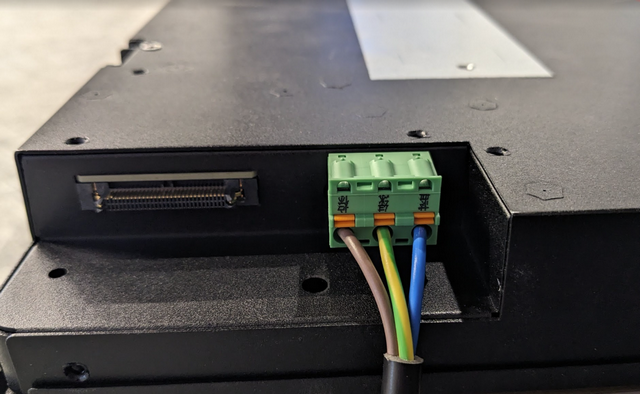

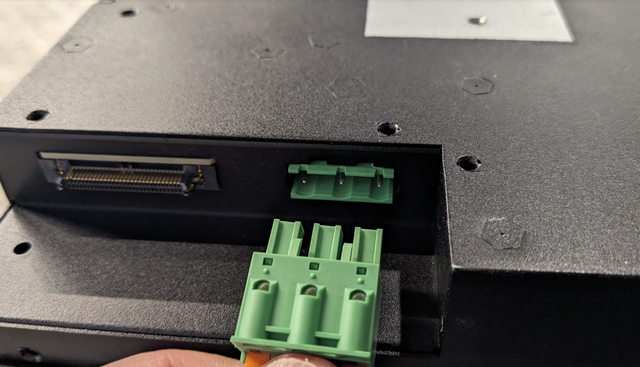

2. 0.35MアダプターケーブルC14をECMG4コンピュータモジュールに接続します。

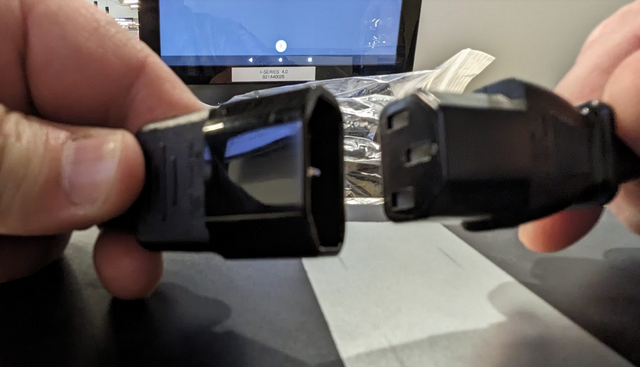

3. C13電源ケーブルをアダプターケーブルのC14接続に接続します。




4. 電源タップまたはスイッチ付きコンセントにC13電源ケーブルを差し込んで電源を入れます。

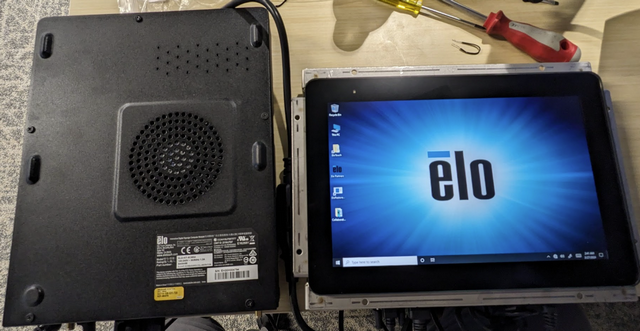

5. モニタに映像出力が表示されていることを確認し、システムの起動が始まることを確認します。



BIOSで電源設定を変更する

AC電源が供給されるとECMG4が自動的に電源が入るように、下記のBIOS設定を変更してください。

1. 起動中に接続されたキーボードのDELキーをタップしてシステムBIOSに入ります。

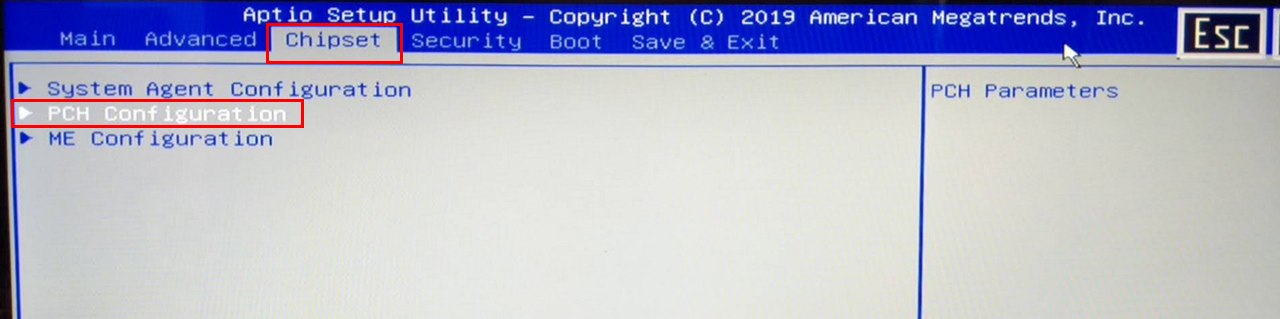

2. チップセットに移動し、次にチップセットPCH構成に移動します。

   チップセットPCH構成" width="1280" height="319" /

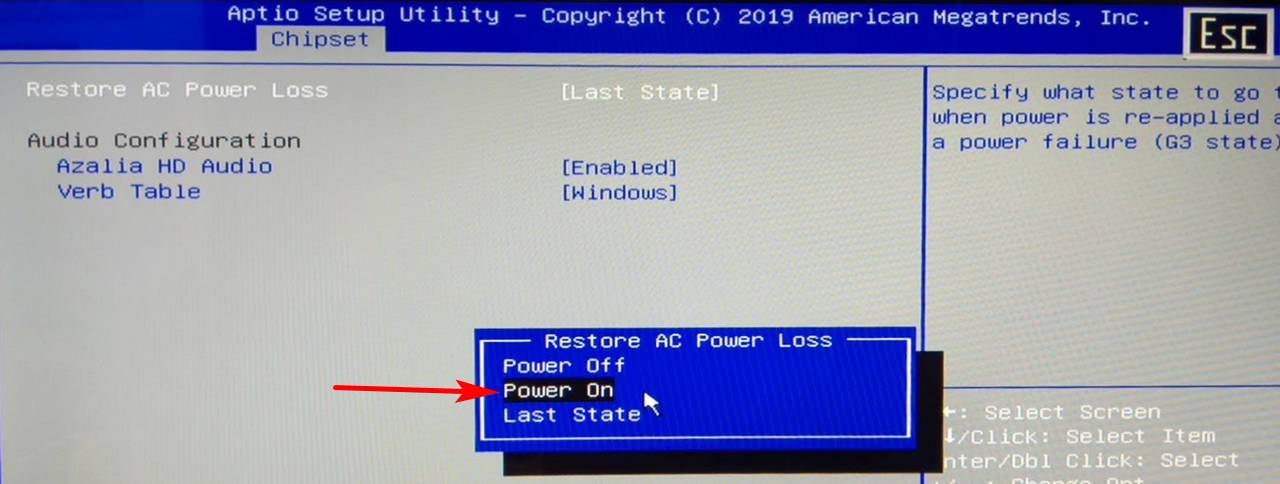

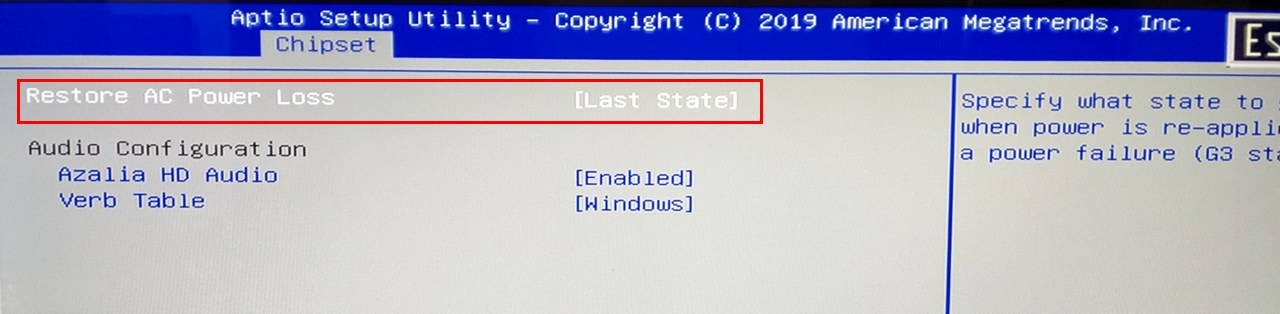

3. AC電源損失の復元を探します。デフォルトでは、これは前回の状態に設定されています。これを電源オンに変更します。

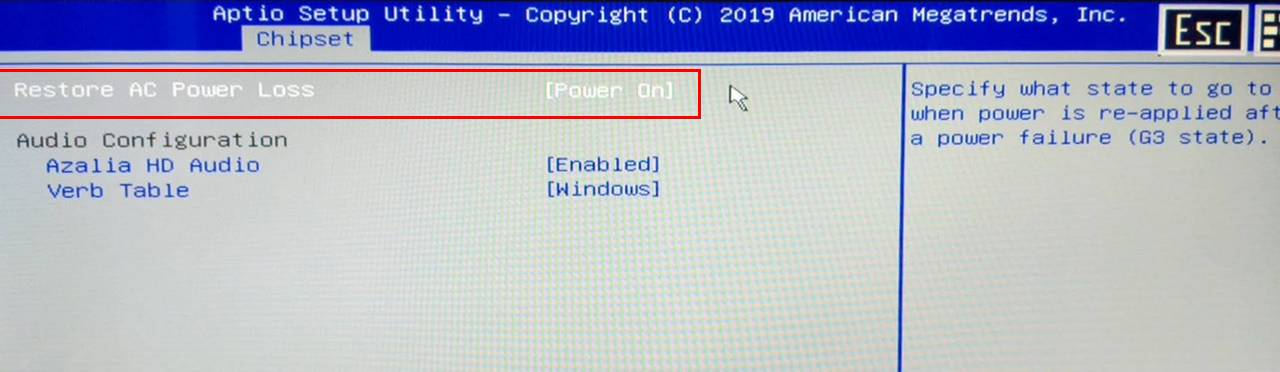

   必要: ECMG4が電源供給時に自動的に起動するように、AC電源損失の復元を電源オンに設定してください。






4. 変更を保存してBIOSを終了します。これで、AC電源が供給されるとECMG4は自動的に電源が入るようになります。
