この記事では、Eloスピーカーバーのインストール方法を説明します。

以下は、Elo Edge Connectスピーカーバーキットのインストール手順です。

Elo Edge ConnectスピーカーバーをさまざまなEloタッチスクリーンに追加して、オーディオをアップグレードしましょう。ミニマリストデザインと簡単なインストールで、スピーカーバーはどんなEdge Connectポートにもシームレスにフィットします。シンプルでスペース効率の高いソリューションで、顧客に没入型オーディオ体験を提供し始めましょう。

適用部品番号：

• ブラック - E894719
• ホワイト - E133780

対応するEloデバイス：

• Android用Iシリーズ（2.0、3.0、4.0）
• Windows用Iシリーズ（2.0）
• EloPOS
• タッチスクリーンモニター - 1002L、1302L、1502L、1902L、2002L、2202L、2402L、2702L
• タッチスクリーンサイネージ - 3202L、4202L、4602L、5502L、3203L、4303L、5503L、5053L、5553L、6553L

手順：

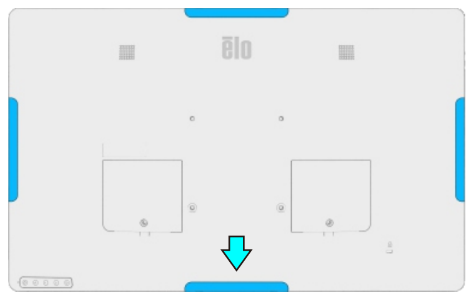

1. スピーカーバーキットのインストールのために、Eloデバイスの指定されたEdge Connect位置を選択します。Eloは、縦向きまたは横向きでも、下部位置を利用することを推奨しています。

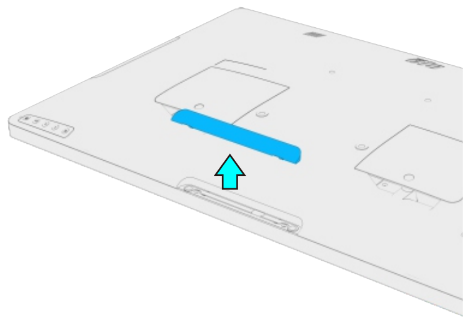

2. Eloデバイスから指定された周辺機器ポートカバーを慎重に取り外します。

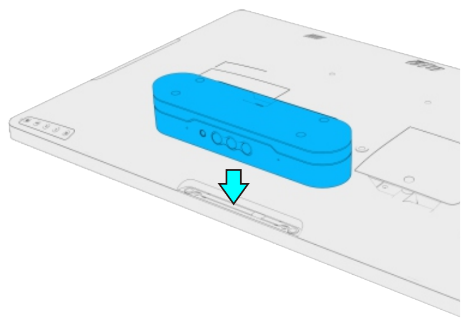

3. スピーカーバーキットを周辺ベイに慎重に挿入し、しっかりと接続できるように適切に配置します。

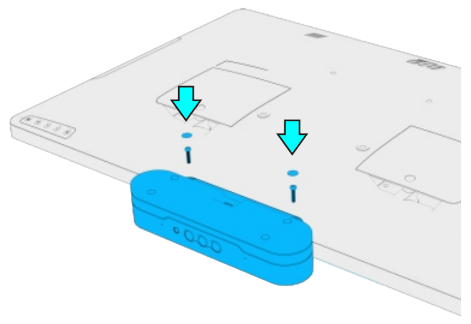

4. インストールにはキットに付属する2つの平頭プラスネジを使用し、オプションで付属の粘着マイラーカバーを使用してネジを隠します。

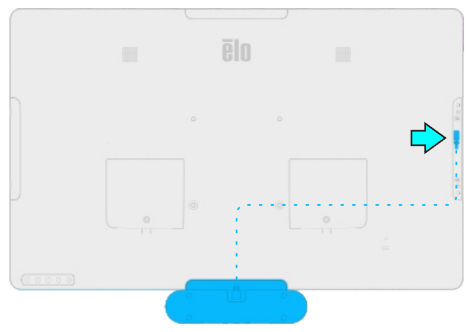

5. スピーカーバーキットが1.2AをサポートしないEloデバイスに接続されている場合、アクセサリーボックスに付属のMicro USBケーブルを使用することを推奨します。このケーブルを使用して、スピーカーの背面Micro USBポートを別のEdge Connectポートに接続し、最適な音質と機能を確保します。

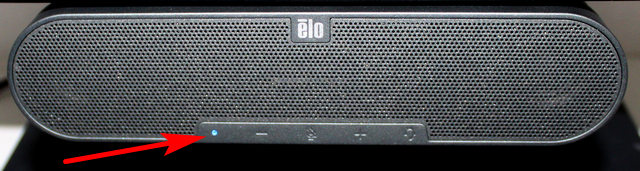

6. システムの電源を入れます。スピーカーバーの青色LEDインジケーターが点灯し、正常に電源が入ったことを示します。LEDインジケーターが赤の場合、マイクミュートが押された可能性があります - ミュートボタンを押してミュートを解除し、LEDが青に戻るはずです。

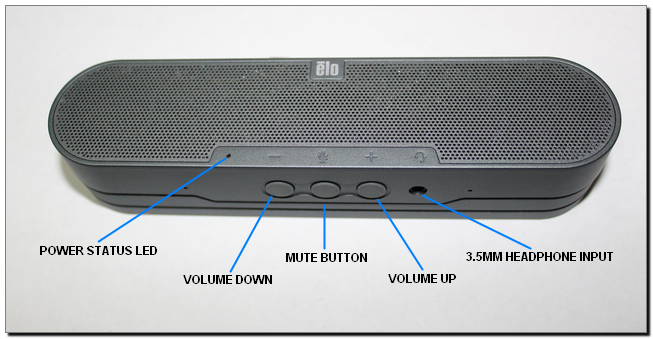

7. スピーカーバーのコントロールの説明。



トラブルシューティング：

電源が入らない

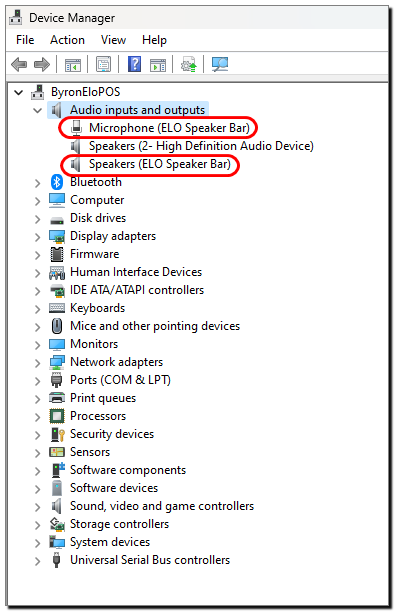

スピーカーバーが電源の故障を経験している場合、Windowsデバイスマネージャーに移動します。「オーディオ入力と出力」セクションに表示されていることを確認します。



スピーカーバーがデバイスマネージャーに表示されない場合、Micro USBケーブルの接続が確実であることを確認し、スピーカーバーをデバイスにしっかりと固定するために両方のネジが締まっていることを確認します。

トラブルシューティングの目的で、スピーカーバーの背面にあるUSBポートから別のEdge ConnectポートにオプションのMicro USBケーブルを接続することを考慮してください。

音が出ない

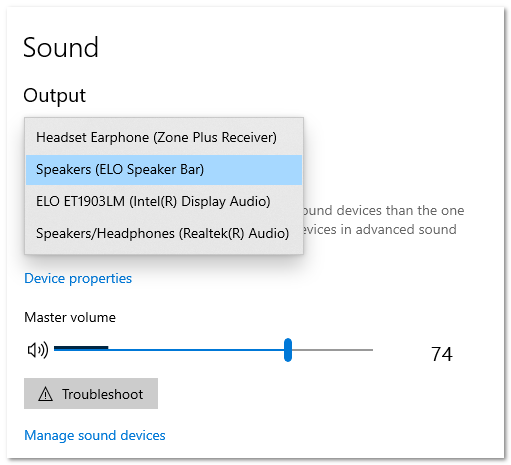

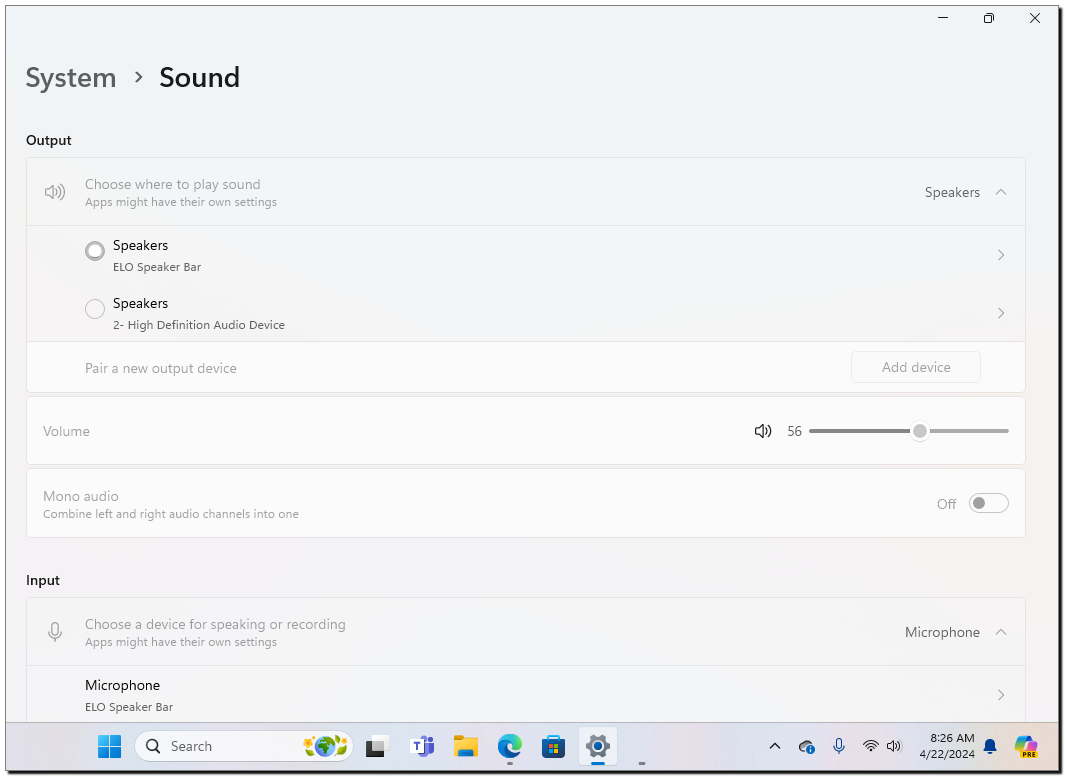

a. スピーカーバーから音が出ない場合、コンピュータのサウンド設定にアクセスし、ELOスピーカーバーがサウンド出力デバイスとして指定されていることを確認します。以下は、ユーザーにWindowsシステムのサウンド設定の予想図を提供するためのいくつかの例です。




b. トラブルシューティングの目的で、スピーカーバーの背面にあるUSBポートから別のEdge ConnectポートにオプションのMicro USBケーブルを接続することを考慮してください。

c. デバイスがこの文章の上部にある対応するEloデバイスのセクションにリストされていることを確認してください。

ミュートボタンが音をミュートしない
スピーカーバーに配置されたミュートボタンは、スピーカーバー自体の音の出力ではなく、マイク入力をミュートするために特別に設計されていることに注意してください。ミュート機能はボタンを1回押すことで有効になり、赤色LEDが点灯し、マイクがミュートされたことを示します。マイクオーディオを再度有効にするには、ミュートボタンを再度押すだけで済みます。
