Elo Edge Connect 10キーキーパッド - クイックインストールガイド

この記事では、互換性のあるEloタッチスクリーンモニターで使用する際のElo Edge Connect 10キーキーパッド（ELO-KIT-KEYPAD-1523L-1723L）のインストール手順を提供します。

サポートされているディスプレイ

• Elo 1523L タッチスクリーンモニター
• Elo 1723L タッチスクリーンモニター

パッケージ内容

• 1 × 10キーキーパッド
• 1 × エッジコネクトケーブル
• 1 × 1523L用ブラケット
• 1 × 1723L用ブラケット
• 2 × フラットヘッドスクリュー（M4 × 18 mm）
• 2 × パンヘッドスクリュー（M3 × 6 mm）
• 4 × フラットヘッドスクリュー（M3 × 7 mm）

キーパッドの取り付け

ステップ1: キーパッドをブラケットに取り付ける

1. ケーブルをキーパッドに接続します。
2. 1523Lまたは1723Lモニター用の適切なブラケットを選択します。
3. ブラケットにキーパッドを取り付けます。
4. 付属の4個のM3 × 7 mmフラットヘッドスクリューを使用してキーパッドを固定します。

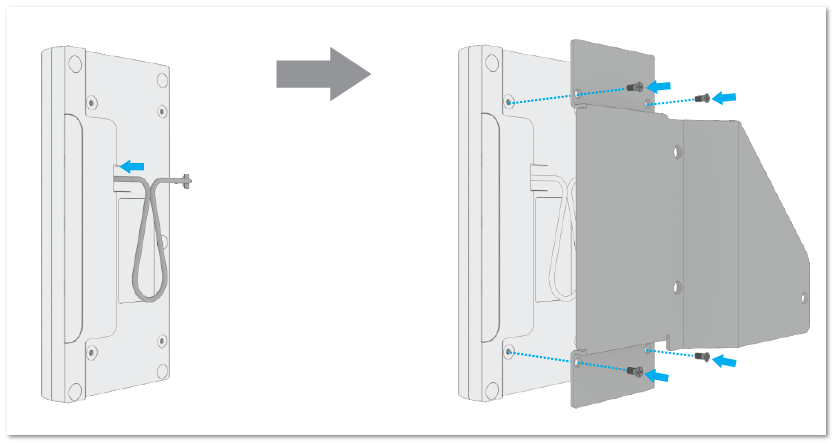

画像：ケーブルが接続されたブラケットに取り付けられたキーパッド

ステップ2: モニターを準備する

1. 周辺機器カバーから2個のスクリューを外します。
2. 周辺機器カバーを取り外します。
3. 掲示されたように、モニタースタンドからスクリューを取り外します。

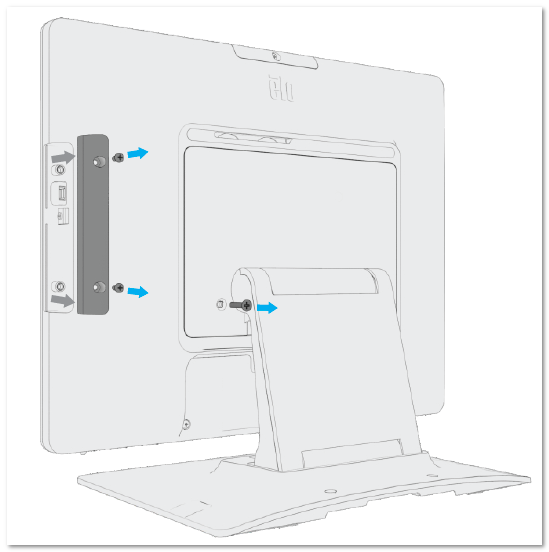

画像：周辺機器カバーとスタンドスクリューの取り外し

ステップ3: ケーブルをモニターに接続する

1. キーパッドのケーブルをモニターのエッジコネクトポートに接続します。

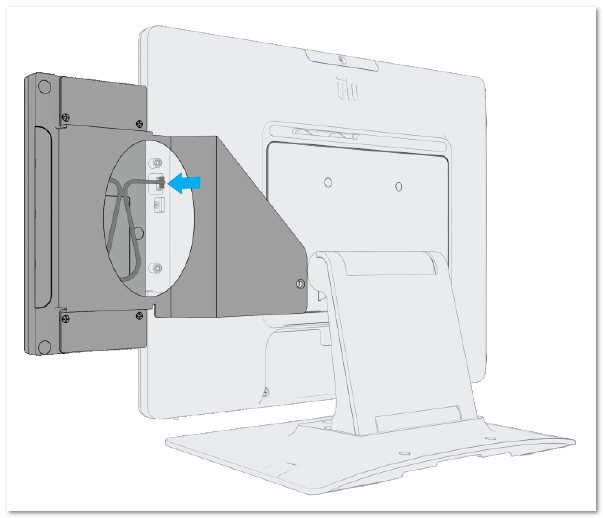

画像：キーパッドからモニターへのケーブル接続

ステップ4: キーパッドアセンブリを固定する

1. キーパッドとブラケットアセンブリをモニターに取り付けます。
2. 2個のM3 × 6 mmパンヘッドスクリューで締め始めます。
3. 2個のM3 × 18 mmフラットヘッドスクリューを取り付けます。
4. すべてのスクリューを締めてインストールを完了します。

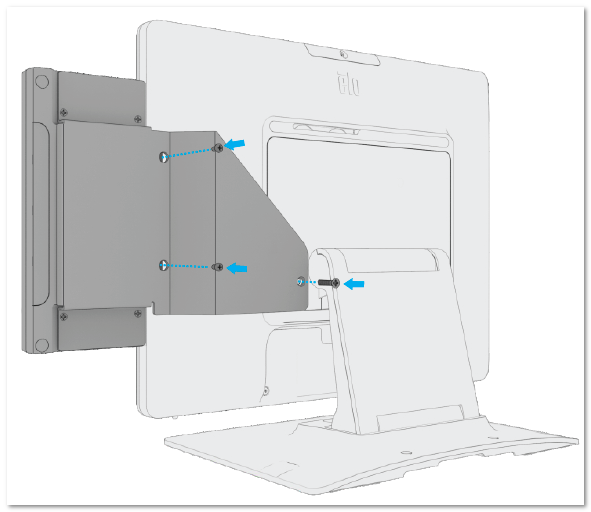

画像：モニターに固定されたキーパッドとブラケット

オプションのMSRエッジコネクト（E001002）の取り付け

ステップ1: エッジカバーを取り外す

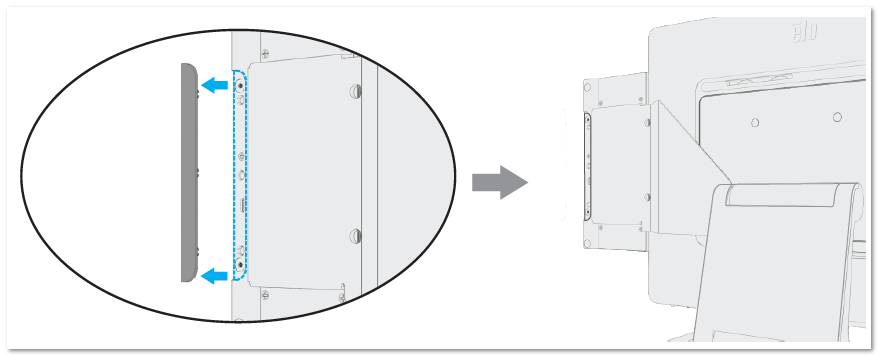

1. キーパッドからエッジカバーを取り外して、周辺機器ベイを露出させます。

画像：キーパッドから取り外されたエッジカバー

ステップ2: MSRを取り付ける

1. MSRを周辺機器ベイに優しく押し込みます。
2. コネクターがきちんと接続されていることを確認します。

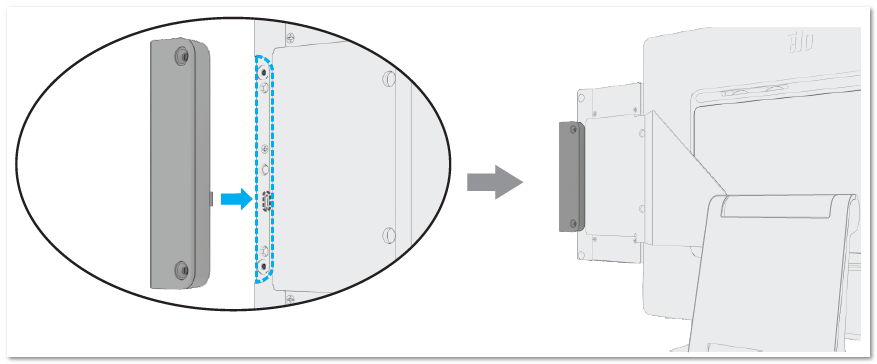

画像：周辺機器ベイに挿入されたMSR

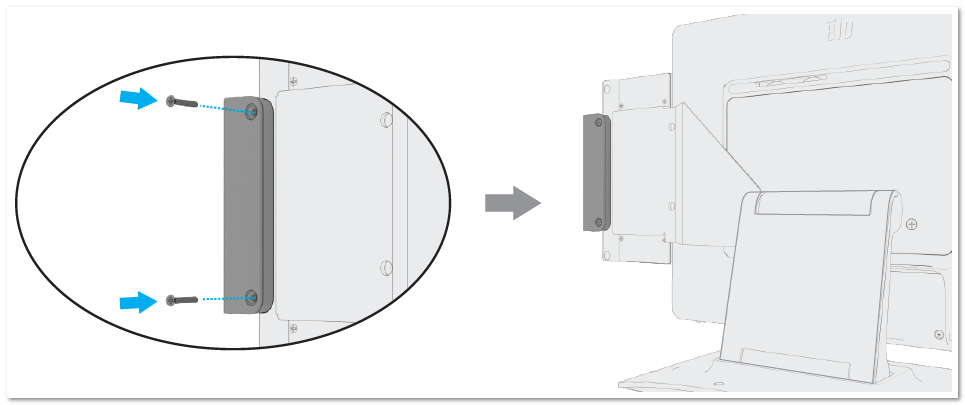

ステップ3: スクリューでMSRを固定する

1. 2個のM3 × 18 mmフラットヘッドスクリューを取り付けます。

ステップ4: マイラーカバーを取り付ける

1. 付属のマイラーカバーから保護フィルムを取り外します。
2. むき出しのスクリューの上にカバーを置きます。

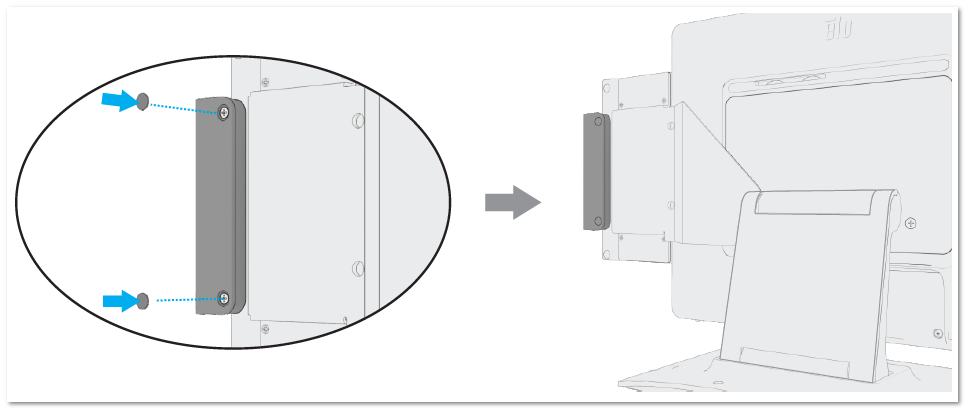

画像：スクリューの上に取り付けられたマイラーカバー

注意事項とベストプラクティス

• インストール前にシステムの電源を切ることをお勧めします。
• 使用前にすべてのスクリューがしっかりと締められていることを確認してください。
• エッジコネクト周辺機器を無理に取り付けないでください。

追加リソース

• https://www.elotouch.com/accessories-elo-edge-connect-10-key-keypad.html
