この記事では、Elo部品番号：E323425、15インチフロントマウントベゼルキットの図面を提供します。

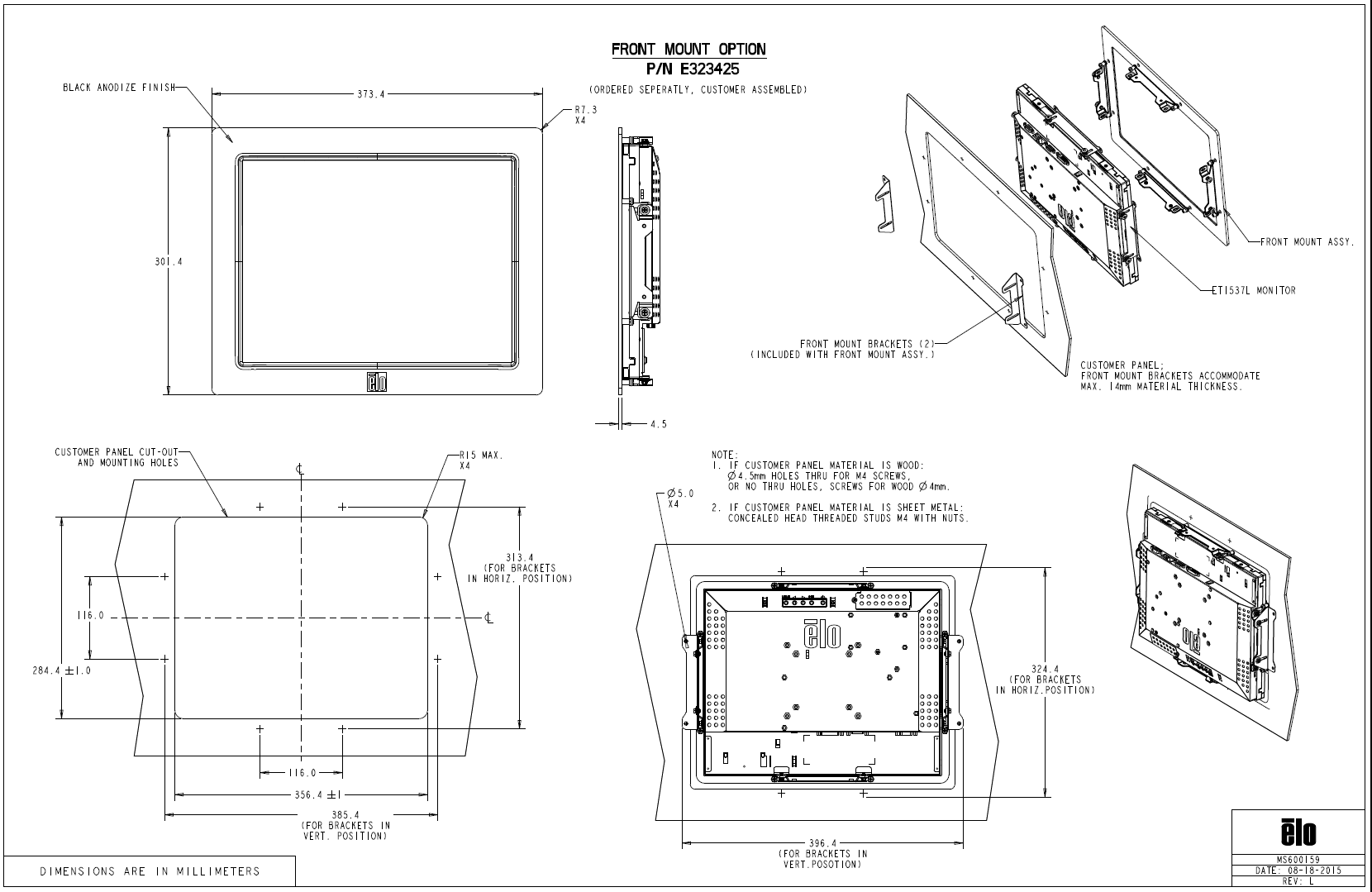

以下の図はE323425、15インチフロントマウントベゼルキットのものです（この文章には.pdfも添付されています）。

Eloフロントマウントオプション図面（P/N E323425）に示されている仕様と寸法は次のとおりです。すべての寸法はミリメートル単位です。

一般
部品：フロントマウントオプション
部品番号：E323425
仕上げ：黒アノダイズド
組立て：別途注文、顧客組立
互換性のある15インチオープンフレームモニター、例：ET1537L
顧客パネルの最大厚：14 mm
コーナー半径：R7.3 mm（外側の4つのコーナー）
内部切り抜きコーナー半径：R15 mm最大（4つ）

正面図（ベゼル外形サイズ）
全幅：373.4 mm
全高：301.4 mm

側面図（深さ）
全深さ：4.5 mm

顧客パネル切り抜き
切り抜き幅：356.4 ±1.0 mm
切り抜き高さ：284.4 ±1.0 mm
水平中心からエッジまで：116.0 mm（中心線から両側）
垂直中心からエッジまで：116.0 mm（中心線から両側）

ブラケット間隔
水平ブラケット間隔：313.4 mm（水平位置のブラケット用）
垂直ブラケット間隔：324.4 mm（水平位置のブラケット用）

全体的な取り付けエンベロープ
ブラケット垂直時の幅：396.4 mm
ブラケット垂直時の高さ：385.4 mm

取り付け穴
穴径：Ø5.0 mm（x4）

ファスナーに関する注意
パネル材料が木材の場合：
– M4ネジ用のØ4.5 mmの貫通穴、または貫通穴なしで木ネジØ4 mmを使用

パネル材料が板金の場合：
– ナット付きの隠れ頭のスレッドスタッドM4を使用

ブラケット
数量：2
フロントマウントアセンブリに含まれています
ブラケットの向き：水平または垂直（両方の寸法が提供されています）

この図面は、E323425フロントマウントベゼルキットを使用してET1537LなどのElo 15インチオープンフレームモニターを取り付けるためのパネル切り抜き、取り付け穴パターン、全体的なベゼルサイズ、ブラケットエンベロープ、およびファスナー要件を定義します。
