이 문서에서는 E211544 GPIO 케이블 정보 및 사양을 제공합니다

아래는 Elo의 Android AIO 시스템인 I-Series 및 Backpack에서 사용되는 E211544 GPIO 케이블에 대한 정보입니다. 이 케이블은 해당 기능이 있는 Elo 제품의 GPIO 포트에 연결됩니다. 한쪽 끝은 제품과 인터페이스할 수 있는 커넥터가 있으며, 다른 쪽 끝은 고객의 GPIO 솔루션이나 커넥터에 연결할 수 있는 플라잉 리드입니다.

GPIO 지원 Elo 제품:

• 5V/200mA 출력 1개.
• 입력 2개 (“1”=5V , “0”=GND).

Elo GPIO 케이블 부품 번호: E211544: KIT, AAiO용 GPIO 케이블
설명: I-Series 올인원 사이니지용 GPIO 포트 인터페이스 케이블

사양 및 핀 배치:

• 전류 - 200 mA
• 전압 - 5 V
• 호환성 - Android용 I-Series
• 케이블 핀아웃
  • 핀 1 – 5V 출력
  • 핀 2 – 입력 연결 1
  • 핀 3 – 입력 연결 2
  • 핀 4 – 접지
  • 핀 5 – 접지
• 치수 - 1.8 m

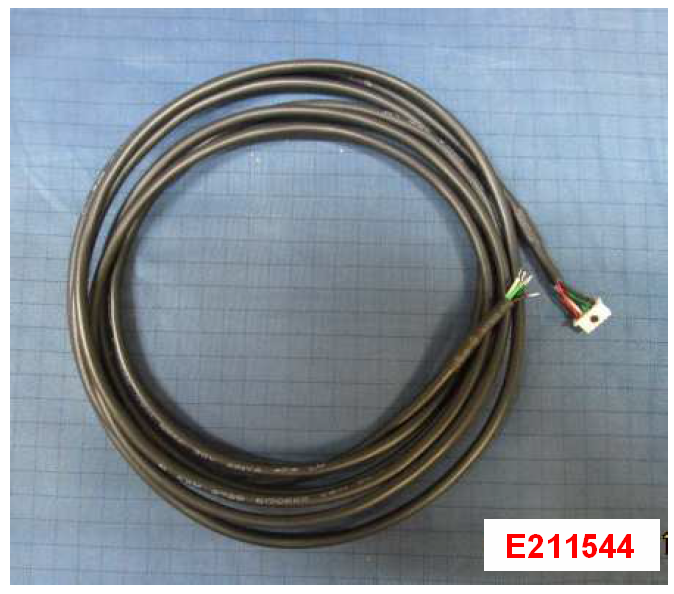

사진:

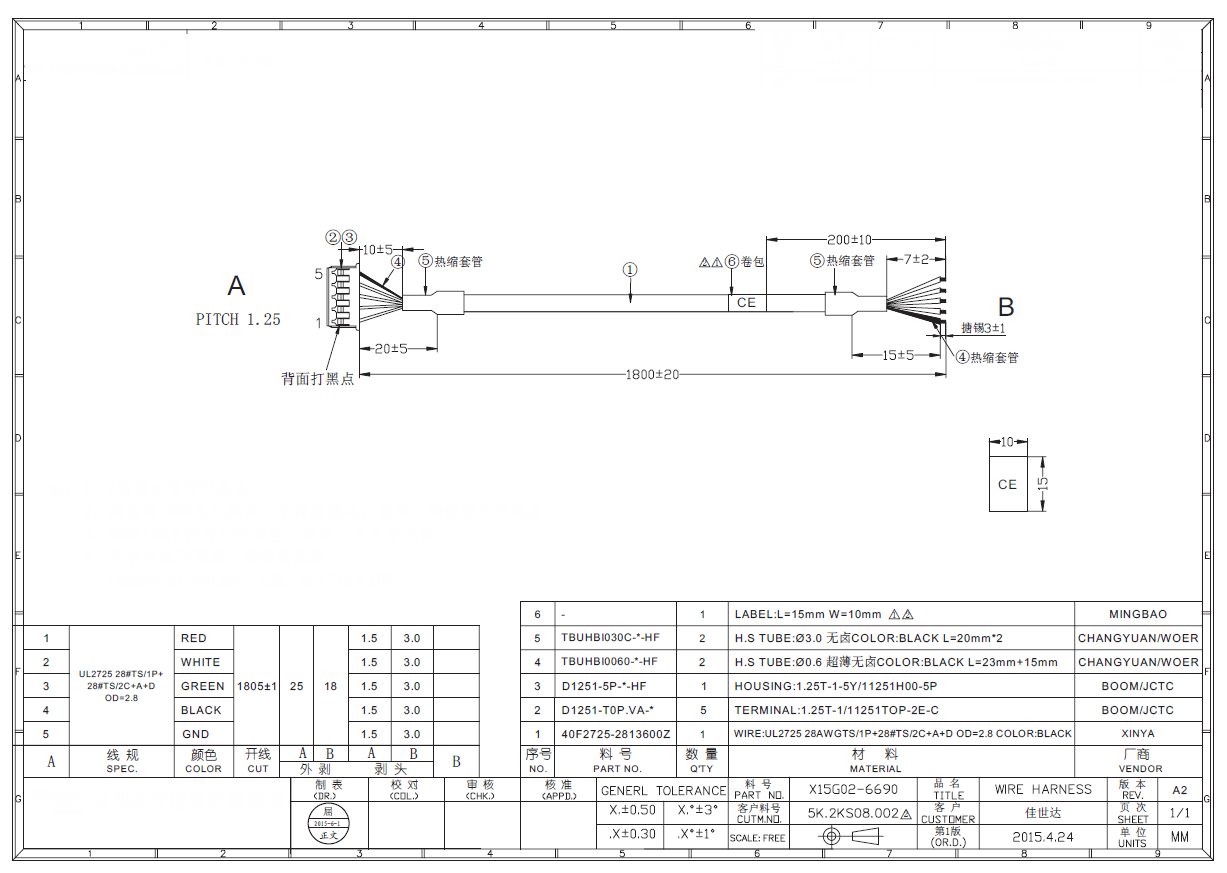

도면:
