이 문서는 Legacy 3000U USB 컨트롤러의 사양을 제공합니다

Legacy 3000U USB 컨트롤러의 사양에 대한 정보는 아래를 참조하십시오.

공급 전압 및 전류

• +5 Vdc, 정격 (+4.35 to +5.25 Vdc)
• +5 Vdc에서 전형적으로 50 mA. 평균 전력 소모는 전형적으로 0.25 W입니다.
• 전원은 USB 커넥터의 5V 공급에서 얻습니다. 외부 전원 공급 장치는 필요하지 않습니다.
• 총 노이즈 및 리플 요구사항은 1MHz 이하에서 100mV(p-p) 미만, 1MHz 초과에서 50mV(p-p) 미만이어야 합니다.

인터페이스
• USB 고속
• 플러그 앤 플레이 호환

운영 모드
• AccuTouch SmartSet 프로토콜
• 초기/스트림/비접촉/Z축 활성 모드

터치 해상도
• 약 4096x4096, 12 비트 해상도

변환 시간
• 좌표 세트당 약 8.6 ms

신뢰성
• MIL-HDBK-217-F2에 따라 MTBF가 250,000시간 이상입니다. 부품 스트레스 계산 방법을 사용하여 주변 온도가 25°C인 지상 우호적인 환경에서 측정되었습니다.

환경

온도
• 동작: 0°C ~ 65°C
• 저장: -25°C ~ 85°C

습도
• 동작: 10% ~ 90% RH, 비응축
• 저장: 10% ~ 90% RH, 비응축

운영 고도
• 최대 10,000 피트

충격 및 진동
• 충격에 대한 ISTA 2A 표준
• 삼축 사인파, 50Hz에서 2kHz, 1G, 2분/옥타브에서 공명에 대기

정전기 방전(ESD)
• EN 6100-4-2 1995에 따라: 레벨 4. 접촉 방전 8kV, 공기 방전 15kV, USB 및 화면 커넥터에 대해

가연성
• 인쇄 회로 기판 기판은 94V0 등급입니다. 헤더 및 커넥터와 같은 모든 플라스틱 구성 요소도 94V0 등급입니다.
• 추가로 회로는 UL 인정 부품인 Raychem Polyswitches로 보호됩니다.

물리적 특성

구성
• EMI 억제를 위한 내부 접지면이 있는 4층 서페이스 마운트 디자인

치수
• 총 너비: 2.28인치 (57.9 mm)
• 총 길이: 3.50인치 (88.9 mm)
• 총 높이: 0.65인치 (16.5 mm)
• 모든 장착 홀은 섀시 접지 연결을 위한 도금된 관통 홀입니다. 이 문서의 끝에 있는 도면을 참조하십시오.

커넥터 및 핀 정의
• 커넥터 구성은 컨트롤러를 터치스크린과 USB 허브 또는 호스트 장치 사이에 인라인으로 배치할 수 있도록 허용합니다.

USB 출력 커넥터
USB 커넥터 P2는 USB 사양 1.1의 섹션 6.5에 명시된 USB 시리즈 "B" 수신구입니다. 핀 번호는 아래 그림에 표시된 대로입니다.

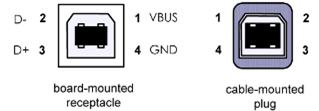

그림 1. P2, USB 보드 장착 헤더 및 케이블 장착 플러그



표 1. USB 커넥터 핀 번호 및 신호 이름



터치스크린 커넥터
터치스크린 커넥터 P3는 5개 포지션으로 구성된 단일 행 헤더로, 0.025인치 정사각형 핀 간격이 0.100입니다. P3는 AccuTouch 터치스크린 케이블의 수신구와 연결됩니다. 핀 번호는 아래 그림에 표시된 대로입니다.
그림 2. P3, AccuTouch 터치스크린 케이블-보드 장착 헤더 및 케이블 장착 플러그

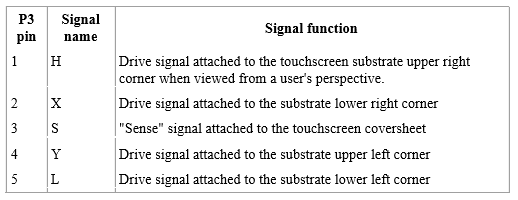

표 2. AccuTouch 터치스크린 커넥터 핀 번호 및 신호 설명



LED 진단 특성
CTR-300000-AT-USB-00 컨트롤러에는 두 개의 LED 상태 표시기가 있습니다.
녹색 LED (D1)는 컨트롤러 상태를 다음과 같이 나타냅니다:



두 번째 LED (D6)는 USB 상태를 다음과 같이 나타냅니다:



기관 승인
• Elo 컨트롤러는 미국 및 캐나다의 "CNR/USR" UL 인정 부품이며, 카테고리는 NWGQ2로 정보 기술 장비에 사업 장비를 포함합니다.
• Elo 컨트롤러는 구성 요소로서 TUV Bauart 인증을 받았습니다.
• 3000U 컨트롤러는 FCC Part 15 Class B 한도에 따라 적합성 테스트를 통과하였으며 여유가 있습니다.
• 애플리케이션에 따라 시스템 접지 및 차폐에 특별한 주의를 기울여야 하며, 페라이트 억제 비드를 적용해야 할 수도 있습니다.

도면
풋프린트

상단 보기

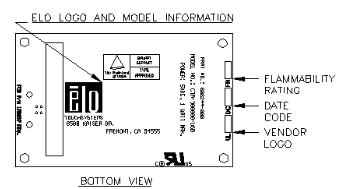

하단 보기


측면 보기


참고: 측면 보기 값은 일반적인 치수를 나타냅니다.
