이 문서에서는 Elo의 AccuTouch 기술이 작동하는 방식에 대해 자세히 설명합니다

AccuTouch 기술이 작동하는 방식에 대한 설명은 아래 정보를 참조하십시오.

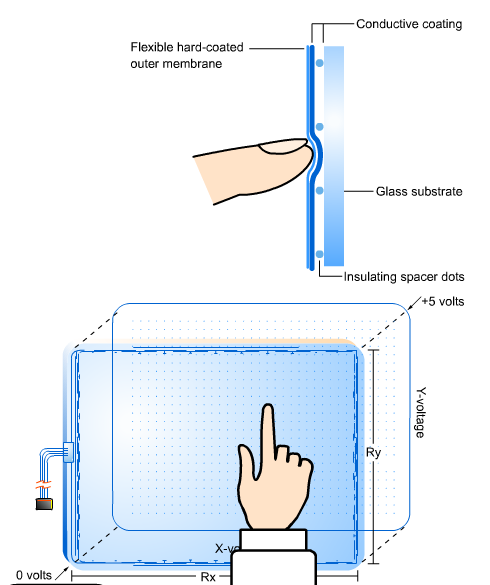

터치스크린의 구성 요소
AccuTouch 5선 저항 터치스크린은 균일한 저항 코팅이 있는 유리 패널을 사용합니다. 두꺼운 폴리에스터 커버시트가 작은 투명 절연 점들로 분리된 유리 기판 위에 꽉 조정되어 있습니다. 커버시트의 외부에는 단단하고 내구성이 있는 코팅이 있으며, 내부에는 전도성 코팅이 있습니다.

터치를 할 때 발생하는 일
스크린이 터치되면 커버시트의 전도성 코팅이 유리의 코팅에 밀착되어 전기 접촉이 이루어집니다. 생성된 전압은 터치된 위치의 아날로그 표현입니다.

터치스크린 컨트롤러가 스크린 측정을 해석하는 방법
컨트롤러가 터치를 기다리고 있을 때, 터치스크린의 저항층은 네 개의 드라이브 라인을 통해 +5V로 편향되며, 커버시트는 높은 저항을 통해 접지됩니다. 터치스크린에 터치가 없는 경우, 커버시트의 전압은 제로입니다. 커버시트의 전압 수준은 아날로그-디지털 변환기(ADC)에 의해 지속적으로 변환되고, 컨트롤러의 마이크로프로세서에 의해 모니터링됩니다.

터치스크린이 터치되면, 마이크로프로세서는 커버시트 전압의 상승을 감지하고 좌표를 다음과 같이 변환하기 시작합니다:

A    마이크로프로세서는 핀 H와 X에 +5V를 적용하고 핀 Y와 L을 접지하여 터치스크린에 X 드라이브 전압을 적용합니다. 터치의 X (수평) 위치에 비례하는 아날로그 전압이 터치스크린 커넥터의 핀 S에서 커버시트에 나타납니다. 이 전압은 ADC에 의해 디지털화되고 평균 알고리즘에 의해 처리된 후, 호스트로 전송하기 위해 저장됩니다.
B    다음으로, 마이크로프로세서는 핀 H와 Y에 +5V를 적용하고 핀 X와 L을 접지하여 터치스크린에 Y 드라이브 전압을 적용합니다. 이제 터치의 Y (수직 위치)에 비례하는 아날로그 전압이 터치스크린 커넥터의 핀 S에서 커버시트에 나타납니다. 이 신호는 X 위치에 대해 설명된 대로 변환되고 처리됩니다.

평균 알고리즘이 중요한 이유
평균 알고리즘은 터치스크린과의 접촉 시 발생하는 노이즈를 줄입니다. 연속적인 X 및 Y 샘플을 테스트하여 그 값이 특정 범위를 초과하지 않는지 확인합니다. 하나 이상의 샘플이 이 범위를 벗어나면 샘플이 버려지고 프로세스가 재시작됩니다. 이는 몇 개의 연속적인 X 샘플(그 다음 Y 샘플)이 범위 내에 들어올 때까지 계속됩니다. 이러한 값들의 평균이 각각 X 및 Y 좌표로 사용됩니다.

독립적인 X 및 Y 샘플을 획득하면, 노이즈의 영향을 제거하기 위해 좌표 쌍을 샘플링합니다. 샘플이 내부 범위에 해당하지 않으면 모든 X 및 Y 좌표가 버려지고 독립적인 X 및 Y 시퀀스가 재시작됩니다. 수용 가능한 좌표가 얻어지면 평균 좌표가 결정되어 호스트 프로세서에 전달됩니다.

비디오 정렬
X 및 Y 값은 카르테시안 좌표와 유사하며, X는 왼쪽에서 오른쪽으로 증가하고 Y는 아래에서 위로 증가합니다. 이러한 절대 좌표는 임의이며 비율이 없으며, 터치스크린마다 약간의 차이가 있을 수 있습니다. AccuTouch 컨트롤러는 비디오 정렬을 위해 보정할 수 있습니다. 이는 터치스크린 좌표 시스템을 디스플레이 이미지와 정렬하고, 각 축을 재정렬하며, 호스트 컴퓨터에 전송되기 전에 좌표를 스케일링합니다.

X 및 Y 축 측정값은 유리에서 발생
AccuTouch 5선 기술은 X 및 Y 축 측정 모두에 대해 하단 유리 기판을 사용합니다. 유연한 커버시트는 전압 측정 프로브로만 작용합니다. 이는 커버시트의 전도성 코팅이 불균일하더라도 터치스크린이 제대로 작동함을 의미합니다. 그 결과는 정확하고 내구성이 있으며 신뢰할 수 있는 터치스크린으로, 드리프트 없는 작동을 제공합니다.
