이 문서에서는 EloPOS AIO 장치 내부의 WiFi/Bluetooth 모듈에 접근하는 방법을 설명합니다.

WiFi/Bluetooth 사양

• Elo P/N: E576849
• 설명: Intel AC-9260 WiFi/Bluetooth 모듈, 802.11ac, Bluetooth 5.0

절차

EloPOS 장치에서 WiFi/Bluetooth 모듈에 접근하려면 아래 단계를 따르십시오:

1. EloPOS 장치의 전원을 분리하십시오.

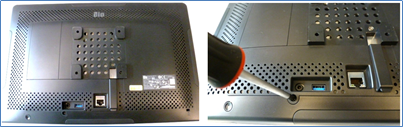

2. 장치를 깨끗하고 보호된 표면에 거꾸로 놓습니다. 하단 접근 패널에서 Phillips 나사를 제거합니다.

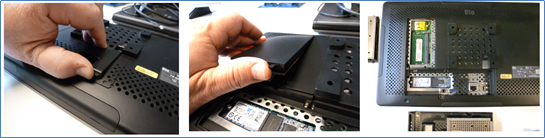

3. 내부 구성 요소에 접근하기 위해 하단 및 상단 접근 패널을 제거합니다.

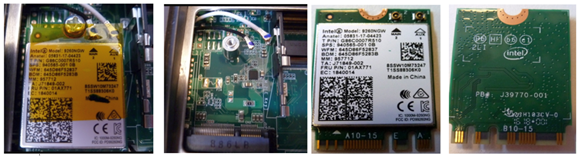

4. 테이프를 제거하고 WiFi 안테나 케이블을 분리한 다음, WiFi/Bluetooth 모듈을 고정하는 Phillips 나사를 제거합니다.



주의

커넥터나 모듈에 손상되지 않도록 안테나 케이블을 분리할 때 주의하십시오.
