이 문서에서는 22인치 및 15인치* EloPOS 또는 i-Series 2.0의 CMOS 배터리를 제거하고 교체하는 단계에 대해 설명합니다.

절차를 수행하기 전에 꼭 읽어보십시오. 전자 장비를 분해하는데 익숙하지 않거나 자신이 없다면 시도하지 마십시오. 이 절차를 수행하는 동안 발생한 손상은 Elo 보증의 적용을 받지 않습니다. CMOS 배터리 교체를 위해 장치를 Elo의 승인된 수리 센터로 보낼 수 있으며, 지침은 여기를 참고하십시오.

22인치 및 15인치* EloPOS 및 i-Series 2.0의 CMOS 배터리를 제거하고 교체하는 단계.

1. 전원을 분리하고 22” EloPOS 또는 22” i-Series 2.0을 Windows 장치를 보호할 수 있는 표면에 면이 아래로 향하도록 놓습니다.

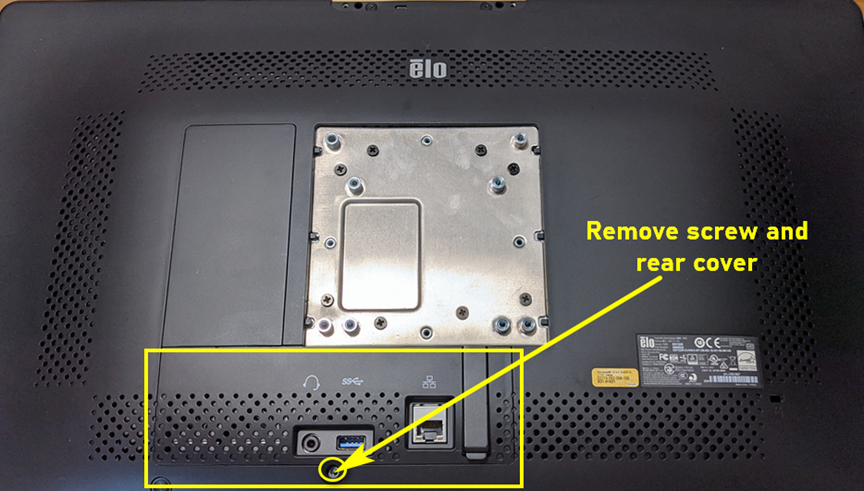

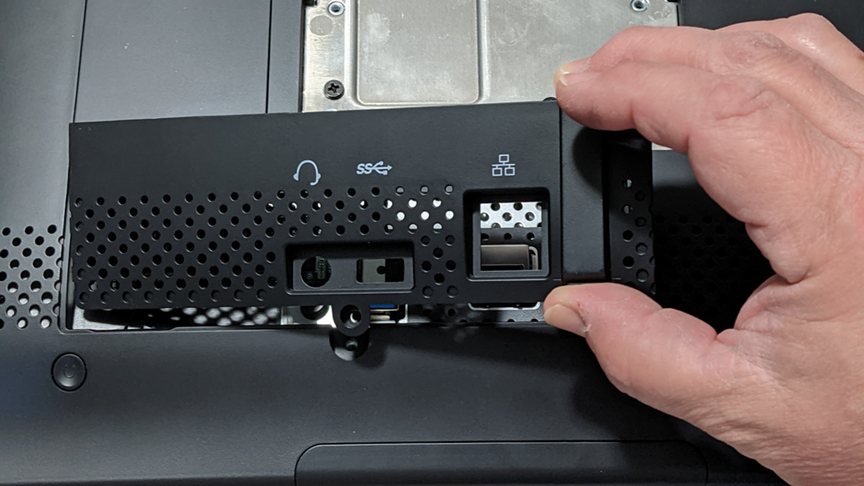

2. SSD 덮개에서 나사를 제거하고 덮개를 제거합니다.

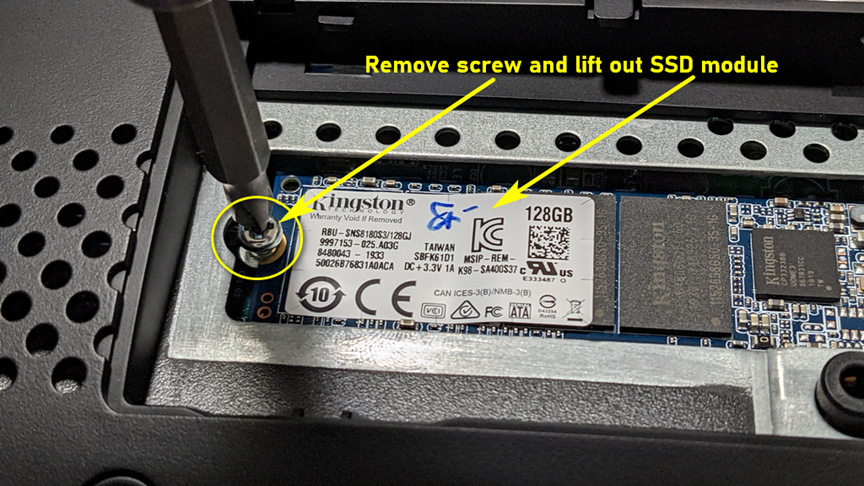

3. SSD 나사를 제거하고 SSD 모듈을 장치에서 들어 올립니다.

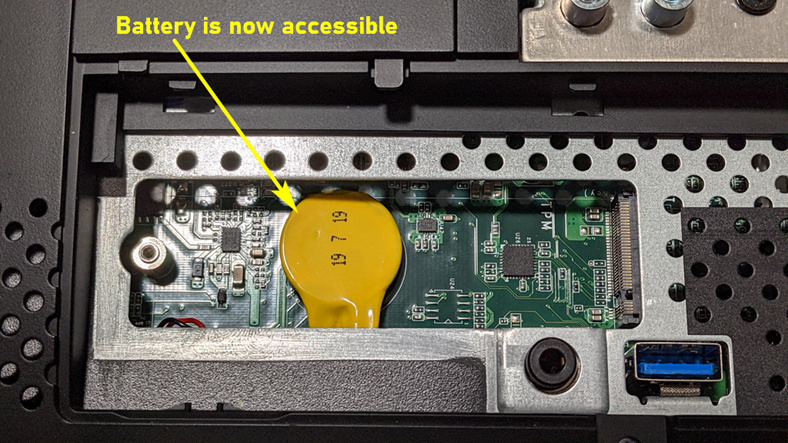

4. CMOS 배터리에 접근할 수 있습니다.

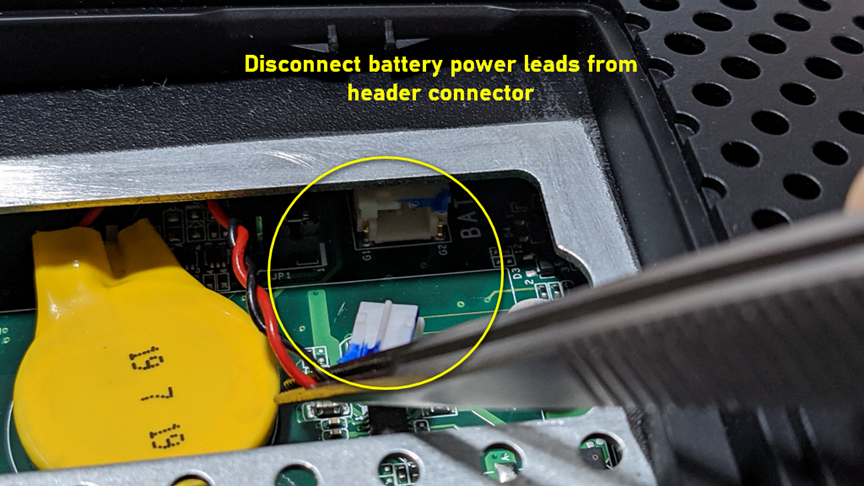

5. 배터리 전원 리드를 헤더 커넥터에서 분리합니다.

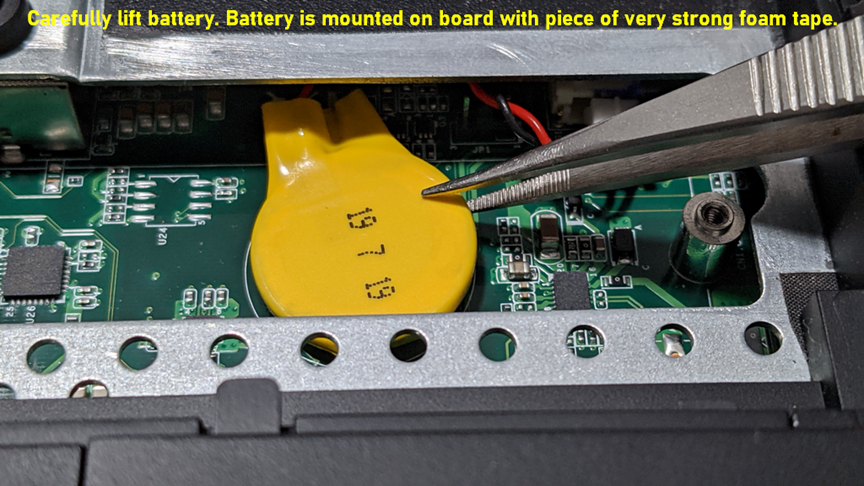

6. CMOS 배터리를 조심스럽게 들어 올립니다. 배터리는 매우 강한 접착제로 장착되어 있으니 회로 기판이 부서지지 않도록 주의하시기 바랍니다.

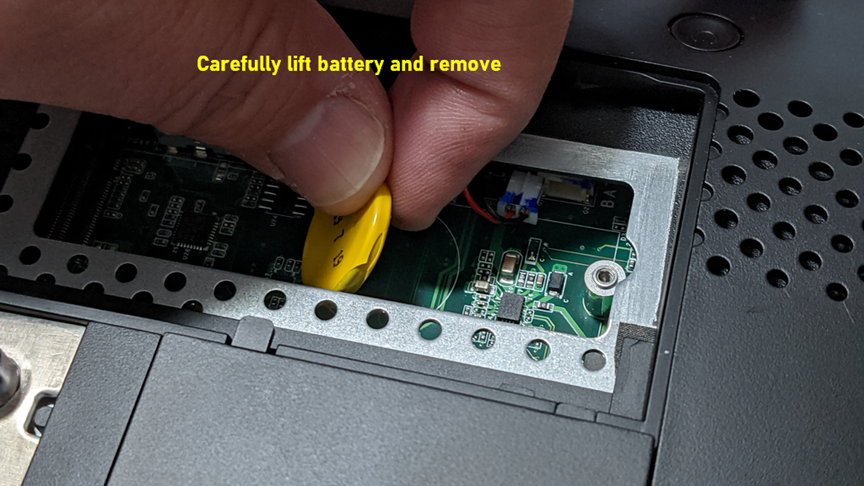

7. 접착제가 떨어지면 손가락을 사용하여 배터리를 위로 들어 올리십시오.

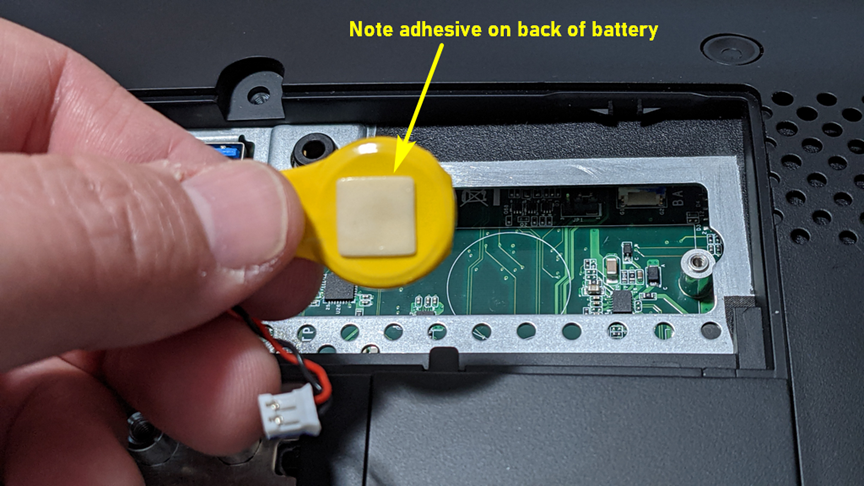

8. 아래 사진은 배터리 뒷면의 접착제를 보여줍니다.



9. CMOS 배터리를 새것으로 교체하고 분해의 역순으로 재조립합니다.

• 교체용 CMOS 배터리 = CR-2032 3V 리드와 접착제가 있는 배터리.

10. 이 절차를 수행한 후 BIOS에서 날짜와 시간을 재설정해야 합니다.
