이 문서는 E281-4035 IntelliTouch 버스 컨트롤러 사양을 제공합니다
아래에서 E281-4035 IntelliTouch 버스 컨트롤러 사양을 확인하세요.

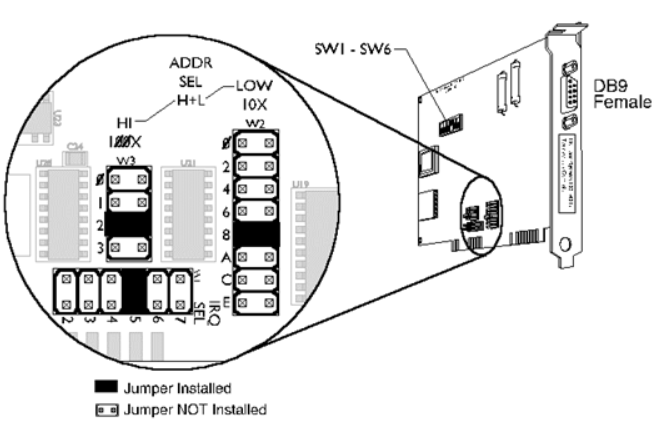

E281-4035 컨트롤러는 네 개의 연속적인 I/O 포트만 사용하지만, 32(0x20)의 연속적인 I/O 포트를 차지합니다. 기본 I/O 주소는 점프스위치 W3와 W2에 의해 선택됩니다. 위 예에서 기본 I/O 주소는 280H(공장 기본값)입니다.
(W3 값 x 100) + (W2 값 x 10)
(2 x 100) + (8 x 10) = 280H
점프스위치 W1은 IRQ를 선택합니다. 위 예에서는 IRQ 5가 선택되었습니다.
스위치 설정
1 공장 기본값 |
전원 요구 사항
- 5 VDC (±5%) @ 0.3 앰프
- 12 VDC (-5%, +10%) @ 0.1 앰프
- -12 VDC (±10%) @ 0.04 앰프
- 모든 전압의 리플 <0.150 v="V" p-p="p-p"></0.150>
