이 문서에서는 Elo P/N: E413396, POE 어댑터 4.0 키트에 대한 정보를 제공합니다.

Elo P/N: E413396, POE 어댑터 4.0 키트에 대한 정보는 아래와 같습니다.

PoE (Power Over Ethernet) 모듈은 20V 범위의 DC 출력을 지원하며 이더넷 기능을 제공합니다. 전력은 일반적으로 25.5W입니다. 이 기술은 LAN 데이터 라인에 전력 공급을 포함하여 표준 케이블 인프라를 통해 터미널 간의 데이터 통신을 허용하는 기능을 제공합니다.

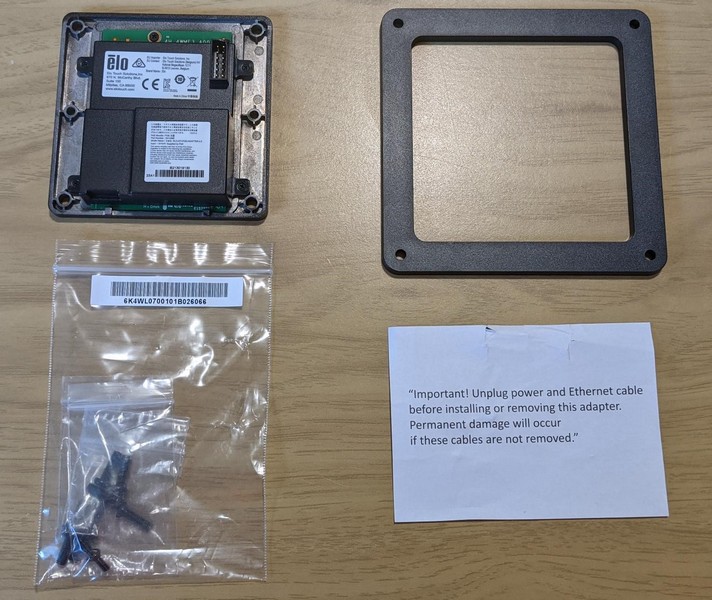

키트 내용물
이 키트에는 아래에 나열된 모든 부품이 포함되어 있습니다:

1. 1x 빠른 설치 가이드 (E988344 QIG, i시리즈 4.0 POE)
2. 2x M3x8mm 나사 (플랫 헤드, 지퍼 백에 들어 있음, 라벨 붙음)
3. 4x M4x12mm 나사 (플랫 헤드, 지퍼 백에 들어 있음, 라벨 붙음)
4. 4x M4x12mm 나사 (팬 헤드, 지퍼 백에 들어 있음, 라벨 붙음)

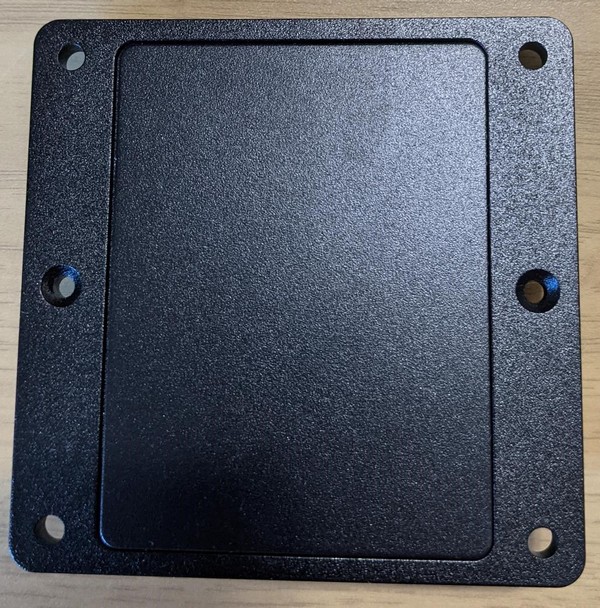

5. 1x POE 스페이서
6. 핫 플러그 경고 라벨 “중요! 이 어댑터를 설치하거나 제거하기 전에 전원 및 이더넷 케이블을 분리하세요. 이러한 케이블이 제거되지 않으면 영구적인 손상이 발생할 수 있습니다.”

사양

• 표준
  • IEEE802.3, 10BASE T/1000BASE-T IEEE802.3u,100BASE-TX
  • IEEE802.3at, 이더넷을 통한 전원
  • 전송 매체,
  • RJ-45 (10/100BASE-T): Cat.3, 4, 5 UTP/STP RJ-45 (1000BASE-T): Cat.5, 5e, 6,7 UTP/STP
• 효율성
  • 절연 전원 공급 장치 효율성 85%
• 온도
  • 작동 온도 (고도와 무관): 0°C ~ 40°C
  • 비작동 온도 (고도와 무관): -20°C ~ 70°C
  • ESD/서지 보호를 위한 이더넷 절연 +/-15KV, OTP, SCP, OCP 보호 절연, 1500Vrms

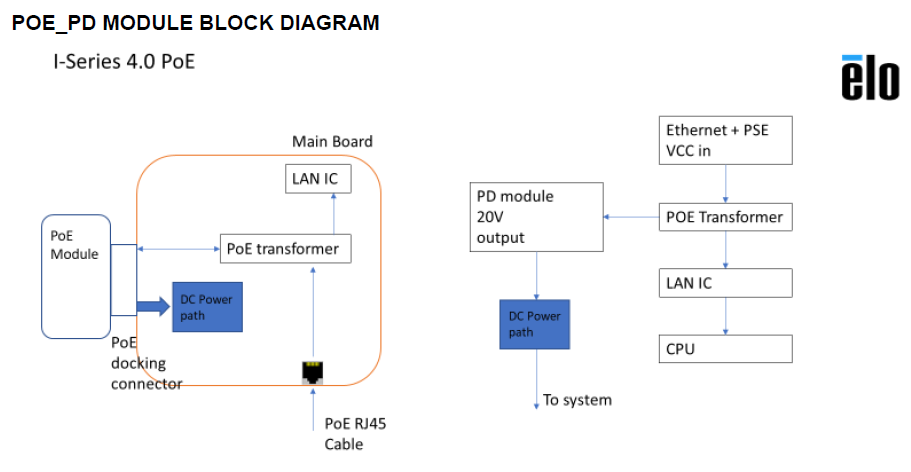

PoE 블록 다이어그램

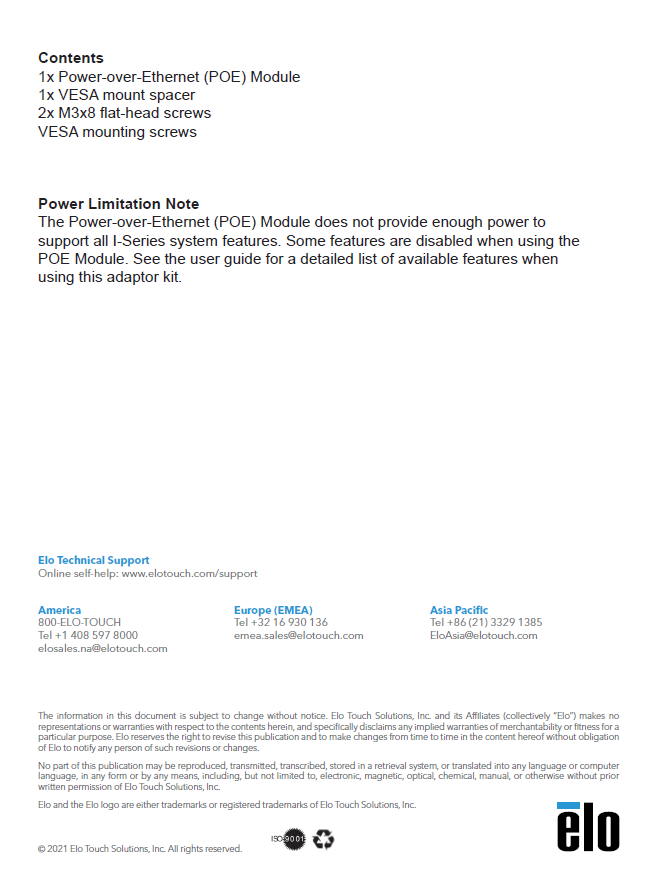

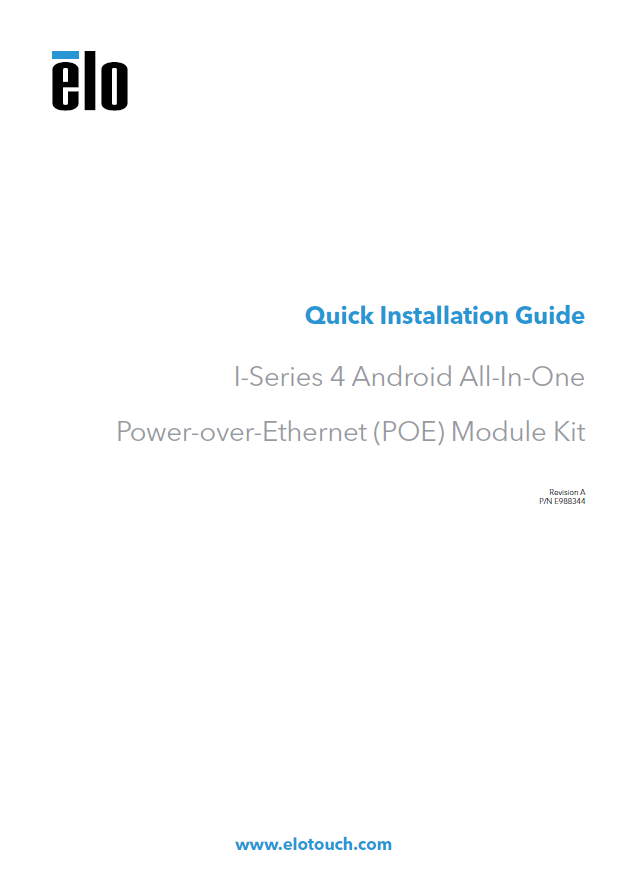

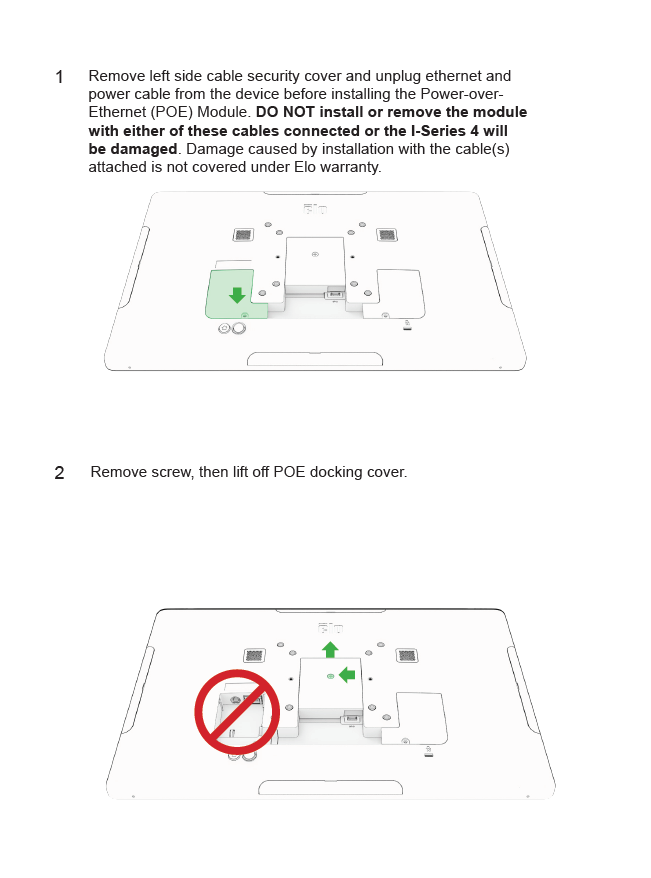

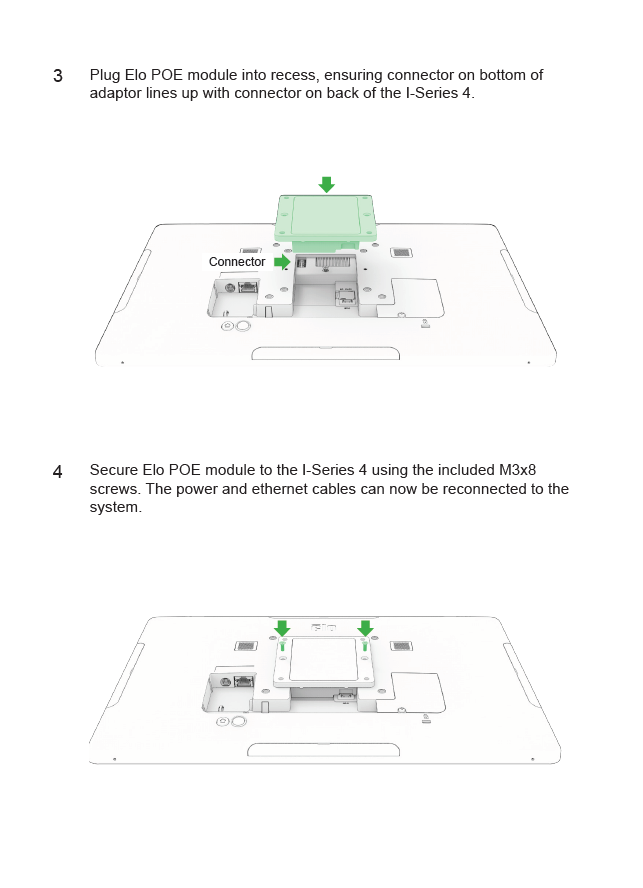

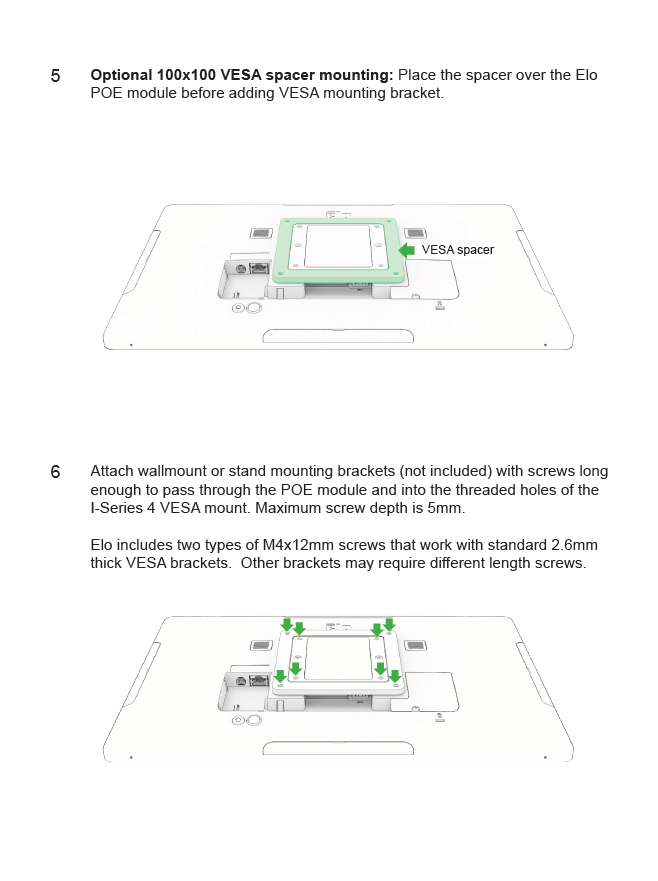

빠른 설치 가이드

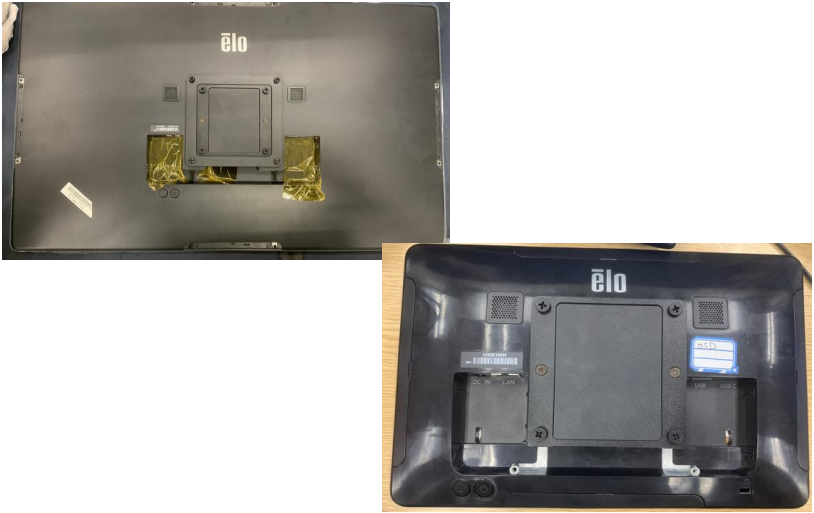

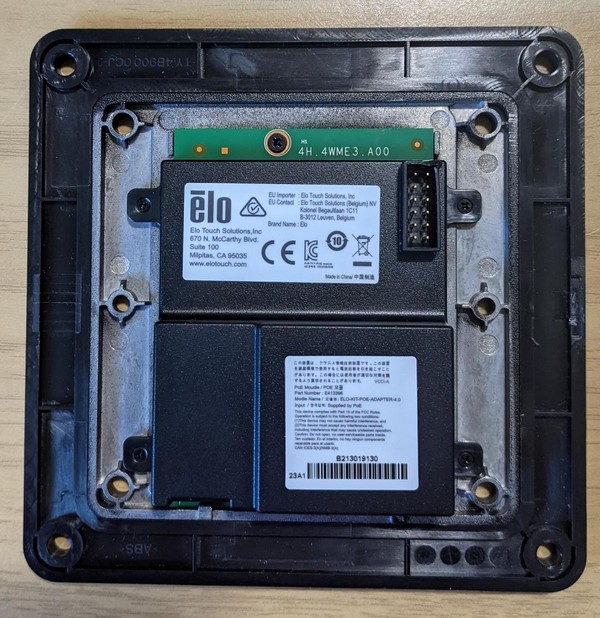

사진
