통합 지침: PCAP 터치스크린 밀봉
Elo의 프로젝티드 커패시티브(PCAP) 터치스크린을 적절하게 통합하면 강력한 방진 및 방수 밀봉을 생성할 수 있습니다. 디자인 및 통합 방법에 따라, 밀봉은 NEMA 4, NEMA 12 및 IP65 기준을 충족하도록 설계될 수 있습니다.
중요한 배치 및 재료 규칙:
- 밀봉 또는 개스킷은 터치스크린의 활성 영역에 절대 접촉해서는 안 됩니다. 잘못된 터치 트리거를 방지하기 위해, 커버 유리의 비활성 가장자리 지역 주위에만 적용해야 합니다.
- 항상 비전도성 재료를 사용하여 밀봉하세요.
- 황-가황된 엘라스토머를 피하세요. 황은 터치스크린 센서 내부의 은 전극 패턴을 화학적으로 공격하고 악화시킬 수 있습니다.
개스킷 재료 추천
먼지나 물이 침투하지 않도록 설계할 때, 다음의 재료 사양을 권장하여 장기적인 성능을 보장하세요:
| 밀봉 유형 | 추천 재료 | 적용 세부사항 |
|---|---|---|
| 먼지 및 오염 밀봉 | 오픈 셀 폼 개스킷. | 터치스크린과 전면 베젤 사이에 가볍게 적용됩니다. |
| 방수 밀봉 | 실리콘, 폴리우레탄, 포화 폴리올레핀(고에너지 조사, 과산화물 또는 기타 화학적 교차 결합을 사용하여 교차 결합됨). | 비활성 유리 가장자리 지역에 엘라스토머 개스킷을 적용하여 액체 침투를 방지합니다. |
특정 IP 등급에 대한 밀봉
응용 프로그램이 특정 고급 IP 등급이 필요한 경우(예: 야외 키오스크 또는 산업 환경), Elo는 두께가 최대 6mm인 보호 전면 유리를 사용하는 것을 권장합니다.
- 터치 센서 위에 보호 전면 유리(최대 6mm 두께)를 설치합니다.
- 모니터의 OSD 메뉴에 접근하고 "Touch Through" 구성 설정을 활성화합니다.

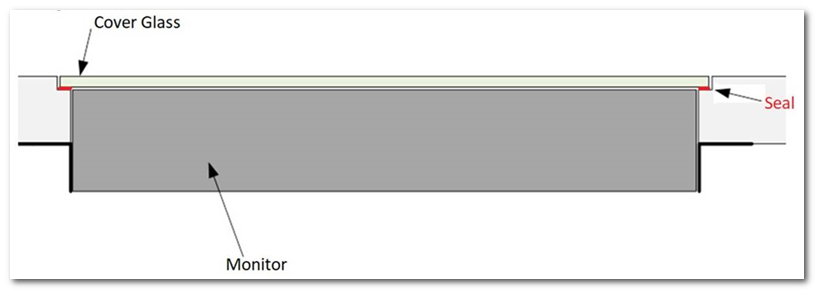

- 커버 유리를 인클로저 베젤에 직접 밀봉하여 보호 장벽을 마무리합니다.
참고: 부속의 PCAP 통합 안내서를 참조하여 종합적인 기계 도면 및 레이아웃 고려 사항을 확인하세요.
```
