이 문서에서는 PCAP 기술이 어떻게 작동하는지 설명합니다.

프로젝션 정전용량 터치 센싱(PCAP)은 현재 대부분의 상업적 애플리케이션에서 쉽게 접할 수 있는 모든 프리미엄 태블릿과 스마트폰에서 사용되는 기술입니다.

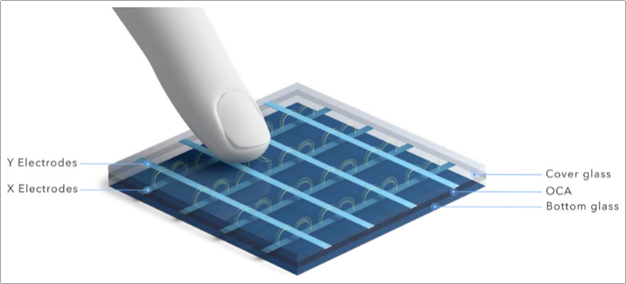

작동 원리:

• 투명 도체의 행과 열
• 구동 전극을 통해 전송되는 전기 펄스
• 수신 전극이 정전용량 결합을 통해 신호를 수신
• 스크린에 닿는 전도성 물체(손가락, PCAP 스타일러스)는 정전용량 결합을 변화시켜 터치 컨트롤러에 의해 감지됨
• 여러 개의 동시 터치의 실제 위치가 컨트롤러에서 호스트 장치(일반적으로 USB 또는 I2C 인터페이스를 통해)로 출력됨

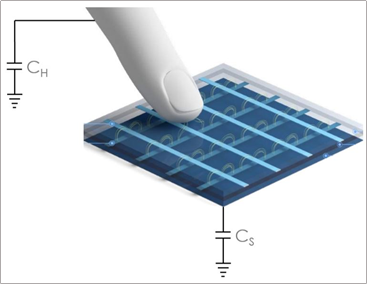

자기 정전 용량

• 단일 전극의 접지에 대한 정전 용량 – CS
• 각 전극은 개별적으로 측정됨.
• 전도성 스타일러스(손가락 또는 기타)가 접지에 정전 용량을 추가함.
• 이 전하의 변화는 컨트롤러에 의해 측정됨.

주요 이점

• 12개 이상의 실제 멀티 터치
• 빠르고 민감한 터치 반응
• 높은 정확도와 선형성
• 우수한 광학 투명도
• 장기적인 내구성
• 드리프트 없는 작동으로 보정이 필요 없음
• 소비자 전화기 및 태블릿의 친숙한 모습, 느낌 및 성능 제공
