이 문서에서는 P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI의 사양을 제공합니다.

P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI의 사양은 아래를 참조하십시오.

E538507

• 설명: Elo 케이블 키트, DVI-D에서 HDMI 1.4 케이블
• DVI-D에서 HDMI 케이블은 케이블 양쪽에 두 가지 종류의 플러그를 포함해야 합니다. 한쪽은 표준 DVI-D (싱글 링크) 남성 플러그이고, 다른 쪽은 표준 HDMI 1.4 타입 A 남성 플러그입니다.
• 길이: 1.8m (6피트)
• 색상: 검정
• 모든 케이블과 커넥터는 PC-99 준수해야 합니다.

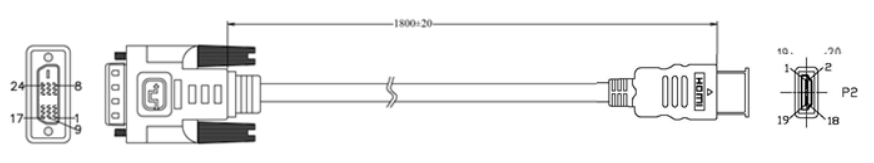

도면:

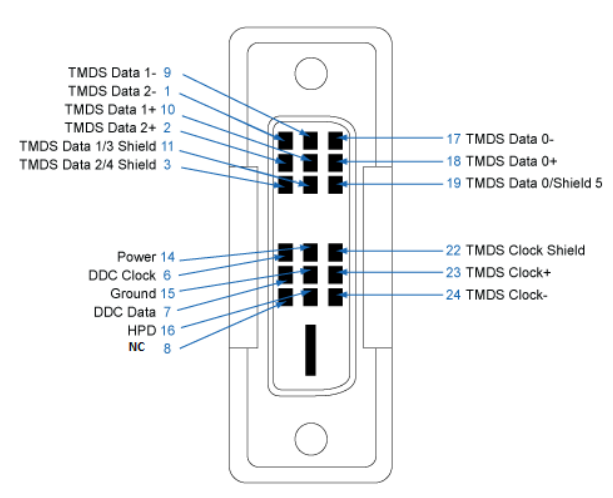

DVI-D (싱글 링크) 배선도는 다음과 같습니다:

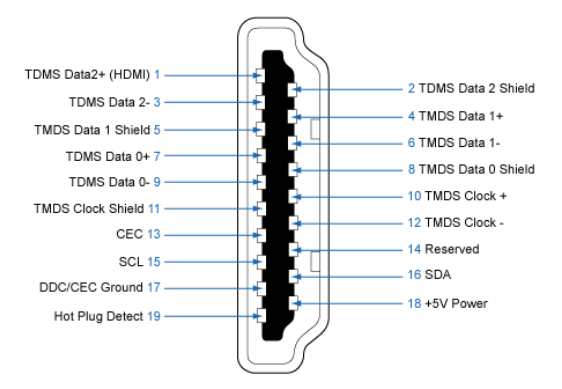

표준 HDMI 1.4 타입 A 배선도는 다음과 같습니다:
