이 문서에서는 Elo의 I-Series 4.0 Android 기기에서 GPIO를 테스트하는 방법을 제공합니다.

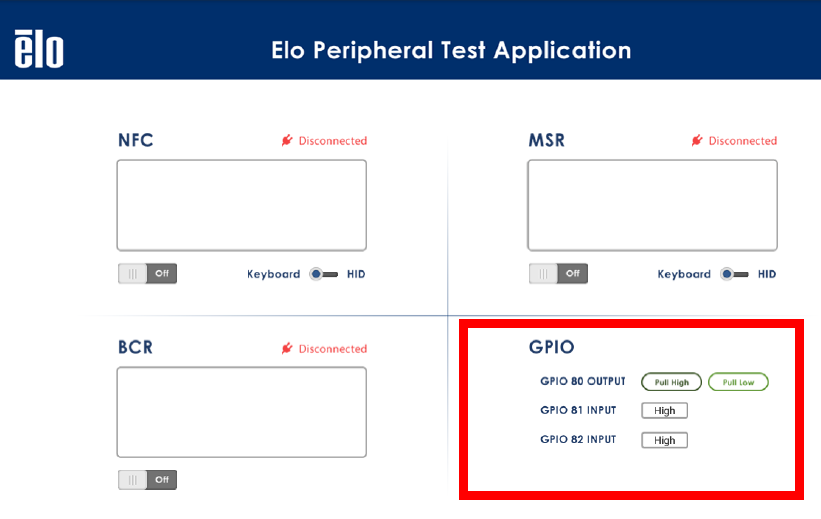

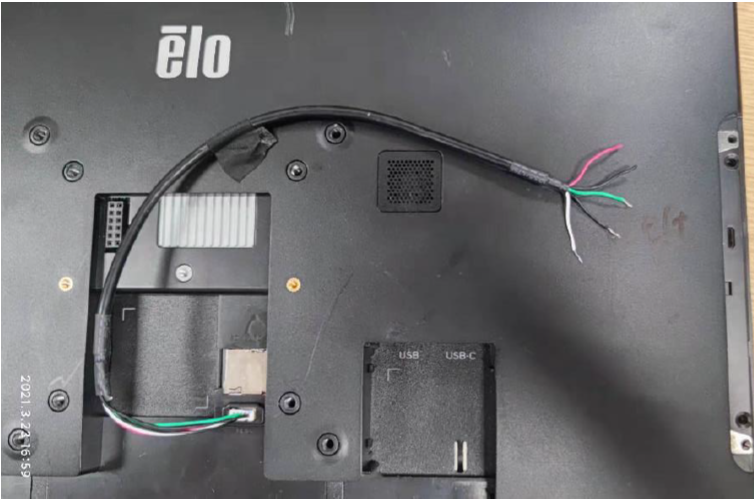

- GPIO 케이블 키트를 사용하십시오: P/N: E211544 또는 유사한 케이블. ELO 주변기기 테스트 앱을 실행하고 GPIO 케이블을 I-Series 4.0 장치의 후면 GPIO 연결에 삽입하십시오.
| 단계 | 작업 | 예상 결과 |
|---|---|---|
| a | 흰색 전선을 검은색 전선에 단락하십시오 | GPIO81이 Low로 전환되어야 합니다 |
| b | 녹색 전선을 검은색 전선에 단락하십시오 | GPIO82가 Low로 전환되어야 합니다 |
| c | 빨간 전선의 전압을 측정하십시오 | 5V가 표시되어야 합니다 |
| d | GPIO80 출력을 Low로 설정하십시오 | 전압이 0V로 떨어져야 합니다 |
