이 문서는 i-Series 4.0 장치 뒷면에 0702L을 설치하는 단계를 제공합니다.

i-Series 4.0 스탠드 뒤쪽에 고객 디스플레이로 엘로 0702L 터치스크린 모니터를 설치하는 단계입니다.

필요한 하드웨어

• P/N: E796382, 0702L 터치스크린 모니터
• Elo i-Series 4.0 슬레이트와 스탠드
• 4x 필립스 M4 x 0.5 x 18mm 필립스 나사
• 필립스 드라이버

필요한 소프트웨어

• 안드로이드용 DisplayLink 프레젠터

단계

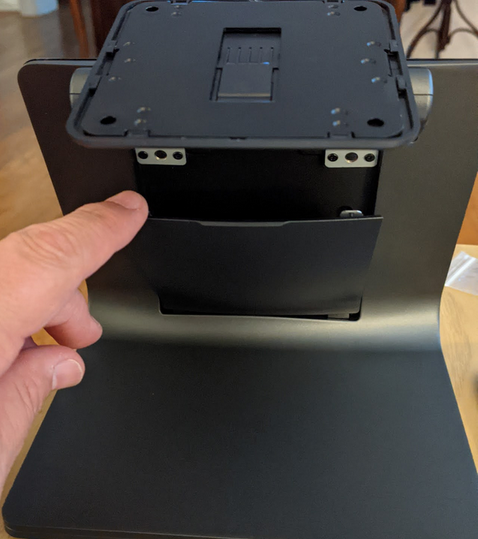

1. 스탠드 앞쪽에서 케이블 커버 도어를 제거합니다.

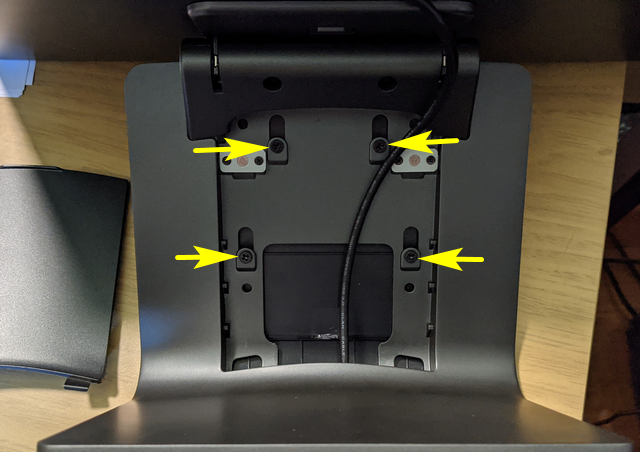

2. 아래에 표시된 4개의 나사를 제거합니다.

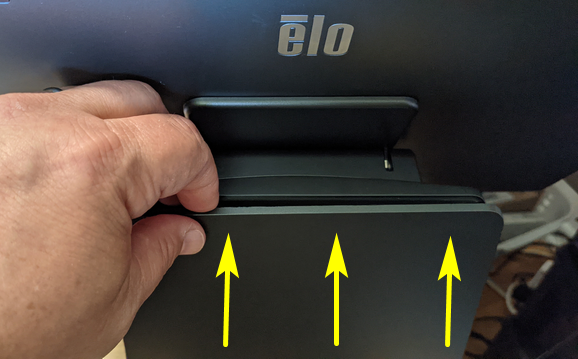

3. 뒷 커버를 스탠드에서 위로 미끄러뜨려 제거합니다.

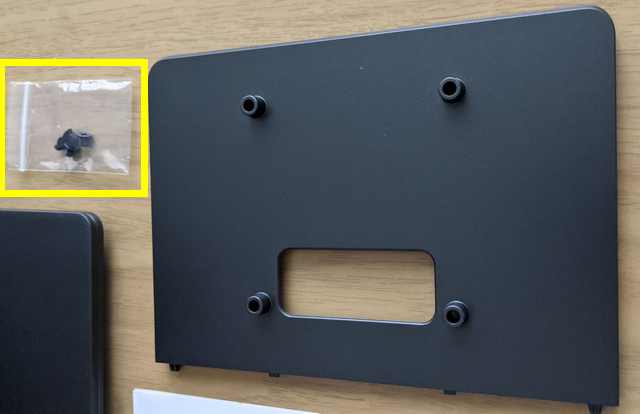

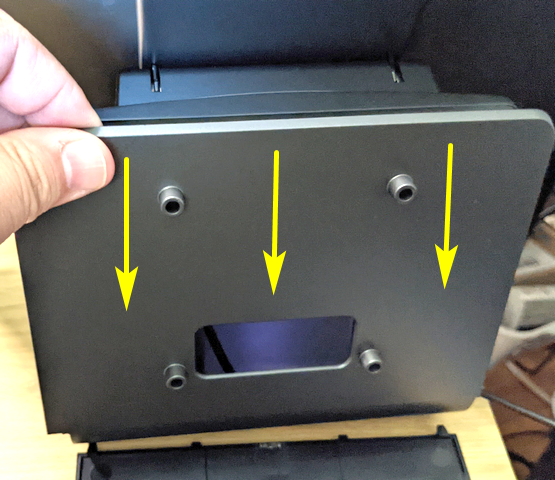

4. 75mm VESA 마운트 어댑터를 스탠드 뒤쪽으로 아래로 밀어 넣습니다.



5. i-Series 4.0 스탠드와 함께 제공된 필립스 나사를 사용하여 VESA 마운트 어댑터를 스탠드에 고정합니다.

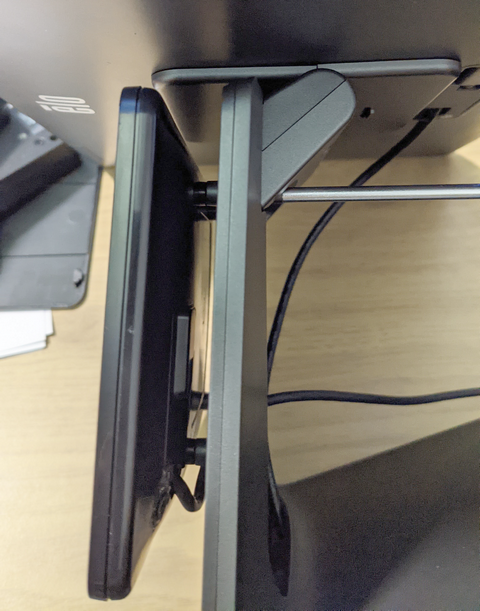

6. 0702L 터치스크린 모니터를 VESA 마운트 어댑터의 4개 장착 스터드와 정렬하고 필립스 M4 x 18mm 나사로 고정합니다.




7. 0702L의 Y케이블을 스탠드의 케이블 경로를 통해 연결하고 USB 커넥터를 i-Series 4.0 USB 허브에 연결합니다.

8. 스탠드 앞쪽에 케이블 커버 도어를 다시 놓습니다.

9. DisplayLink 프레젠터 앱을 다운로드하여 설치합니다.

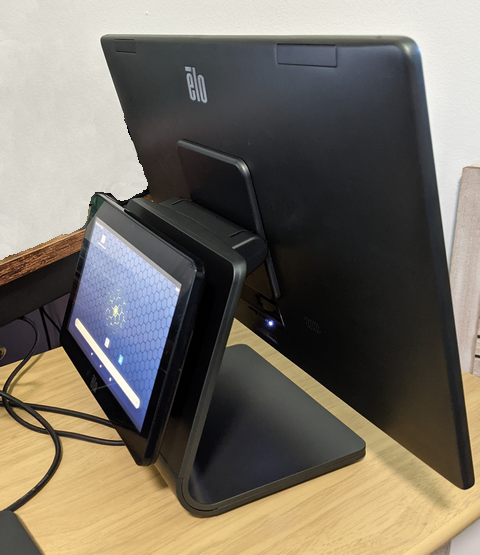

10. 0702L 터치스크린 모니터가 이제 완전히 작동해야 합니다.
