이 문서에서는 1502LM 커넥터 패널에 대한 정보를 제공합니다

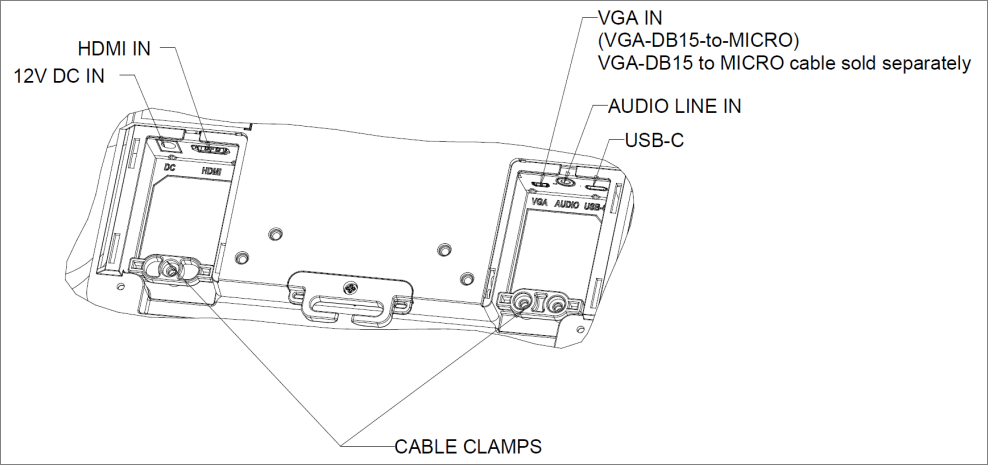

아래는 Elo 1502LM 커넥터 패널 및 연결 설명을 설명합니다.
- 노트: 케이블 타이다운 포인트는 타이랩으로 케이블을 고정하는 데 사용할 수 있습니다. 타이랩을 케이블 타이다운 포인트를 통과시키고 케이블 주위에 감아 케이블 연결을 고정하십시오.
터치 모니터 연결
- HDMI 비디오 소스 및 USB Type-C 터치 소스:
1. HDMI 케이블 한 쪽 끝을 모니터의 HDMI 입력 커넥터에 연결하고 다른 쪽 끝을 HDMI 비디오 소스에 연결합니다.
2. USB 터치 케이블(USB Type-A to Type-C)을 모니터의 USB Type-C 커넥터와 PC의 USB Type-A 포트 사이에 연결합니다. 이 케이블은 USB2.0만 지원합니다.
3. 오디오 케이블을 모니터의 오디오 라인 입력과 오디오 소스 사이에 연결합니다 (HDMI 케이블을 통해 내장 오디오를 사용할 수도 있습니다).
4. 전원 어댑터의 입력 커넥터를 전원 소스에 연결합니다. 전원 어댑터의 DC 출력 커넥터를 모니터의 입력 전원 잭에 연결합니다.
5. 터치 모니터는 OFF 상태로 배송됩니다. 전원 버튼을 눌러 켭니다.
2. USB 터치 케이블(USB Type-A to Type-C)을 모니터의 USB Type-C 커넥터와 PC의 USB Type-A 포트 사이에 연결합니다. 이 케이블은 USB2.0만 지원합니다.
3. 오디오 케이블을 모니터의 오디오 라인 입력과 오디오 소스 사이에 연결합니다 (HDMI 케이블을 통해 내장 오디오를 사용할 수도 있습니다).
4. 전원 어댑터의 입력 커넥터를 전원 소스에 연결합니다. 전원 어댑터의 DC 출력 커넥터를 모니터의 입력 전원 잭에 연결합니다.
5. 터치 모니터는 OFF 상태로 배송됩니다. 전원 버튼을 눌러 켭니다.
- VGA 비디오 소스 및 USB Type-C 터치 소스:
1. VGA-DB15-to-MICRO 케이블(별도 판매, Elo P/N: E710549) 한 쪽 끝을 모니터의 VGA 입력 커넥터에 연결하고 다른 쪽 끝을 VGA 비디오 소스에 연결합니다(최고 성능을 위해 VGA 커넥터의 비디오 케이블 나사를 조여주세요).
2. USB 터치 케이블(USB Type-A to Type-C)을 모니터의 USB Type-C 커넥터와 PC의 USB Type-A 포트 사이에 연결합니다. 이 케이블은 USB2.0만 지원합니다.
3. 오디오 케이블을 모니터의 오디오 라인 입력과 오디오 소스 사이에 연결합니다.
4. 전원 어댑터의 입력 커넥터를 전원 소스에 연결합니다. 전원 어댑터의 DC 출력 커넥터를 모니터의 입력 전원 잭에 연결합니다.
5. 터치 모니터는 OFF 상태로 배송됩니다. 전원 버튼을 눌러 켭니다.
2. USB 터치 케이블(USB Type-A to Type-C)을 모니터의 USB Type-C 커넥터와 PC의 USB Type-A 포트 사이에 연결합니다. 이 케이블은 USB2.0만 지원합니다.
3. 오디오 케이블을 모니터의 오디오 라인 입력과 오디오 소스 사이에 연결합니다.
4. 전원 어댑터의 입력 커넥터를 전원 소스에 연결합니다. 전원 어댑터의 DC 출력 커넥터를 모니터의 입력 전원 잭에 연결합니다.
5. 터치 모니터는 OFF 상태로 배송됩니다. 전원 버튼을 눌러 켭니다.
- 비디오 및 터치 소스가 USB Type-C인 경우:
1. USB Type-C to Type-C 케이블(별도 판매, Elo P/N: E710364)을 모니터의 USB Type-C 커넥터와 PC의 USB Type-C 포트 사이에 연결합니다.
2. 전원 어댑터의 입력 커넥터를 전원 소스에 연결합니다. 전원 어댑터의 DC 출력 커넥터를 모니터의 입력 전원 잭에 연결합니다.
3. 터치 모니터는 OFF 상태로 배송됩니다. 전원 버튼을 눌러 켭니다.
노트:
1. 모니터 사양에 표시된 USB Type-C 핀 아웃 다이어그램.
2. 호환성 문제를 방지하기 위해 Elo USB Type-C to Type-C (Elo P/N: E710364) 케이블을 사용하는 것이 좋습니다.
3. USB Type-C는 전력을 제공하지 않으며 비디오 또는 터치 기능만 지원합니다.
2. 전원 어댑터의 입력 커넥터를 전원 소스에 연결합니다. 전원 어댑터의 DC 출력 커넥터를 모니터의 입력 전원 잭에 연결합니다.
3. 터치 모니터는 OFF 상태로 배송됩니다. 전원 버튼을 눌러 켭니다.
노트:
1. 모니터 사양에 표시된 USB Type-C 핀 아웃 다이어그램.
2. 호환성 문제를 방지하기 위해 Elo USB Type-C to Type-C (Elo P/N: E710364) 케이블을 사용하는 것이 좋습니다.
3. USB Type-C는 전력을 제공하지 않으며 비디오 또는 터치 기능만 지원합니다.
