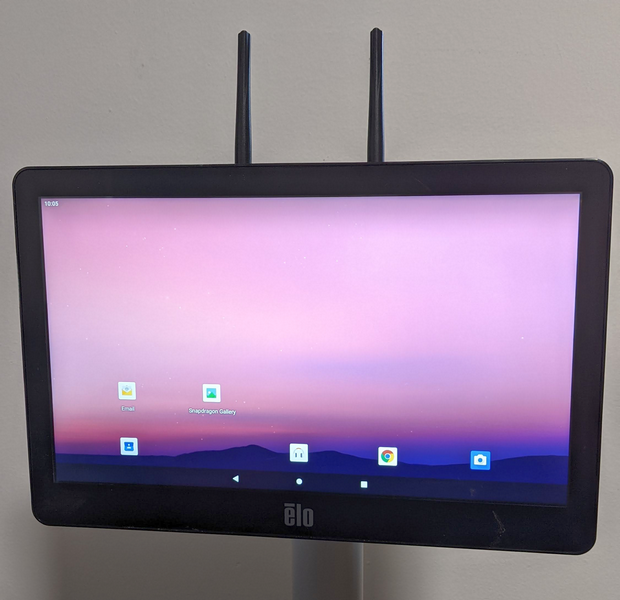

이 문서에서는 Backpack 4 장치가 디스플레이와 스탠드 사이에 "샌드위치" 장착을 포함하여 많은 장착 가능성을 가지고 있음을 설명합니다.

이 예제에서는 다음 하드웨어를 사용합니다:

• 1 x ET1302L 터치 모니터, 스탠드 없음, 검정색 (전세계), P/N:E683595
• 1 x Backpack 4.0 표준 모델, P/N:E393359
• 1 x 폴 마운트 플로어 스탠드, P/N:E048069
• 4 x M4-0.7 x 35mm 머신 스크루

단계

1. 디스플레이를 지탱할 스탠드 또는 마운트를 선택하십시오. Backpack 4는 75mm 및 100mm VESA 장착 옵션을 모두 제공하며, 이 중 하나의 VESA 장착 패턴이 있는 모든 디스플레이와 사용할 수 있습니다.

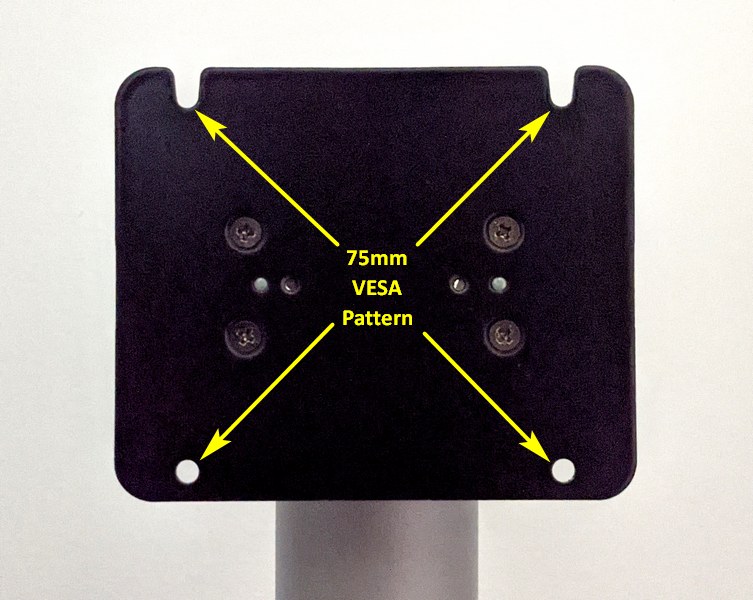

• Elo 폴 마운트 플로어 스탠드는 75 또는 100mm VESA 장착을 사용할 수 있는 옵션이 있습니다. 이 예제에서는 75mm VESA 옵션을 사용합니다.

2. 디스플레이에서 허용되는 최대 나사 깊이를 반드시 확인하십시오.

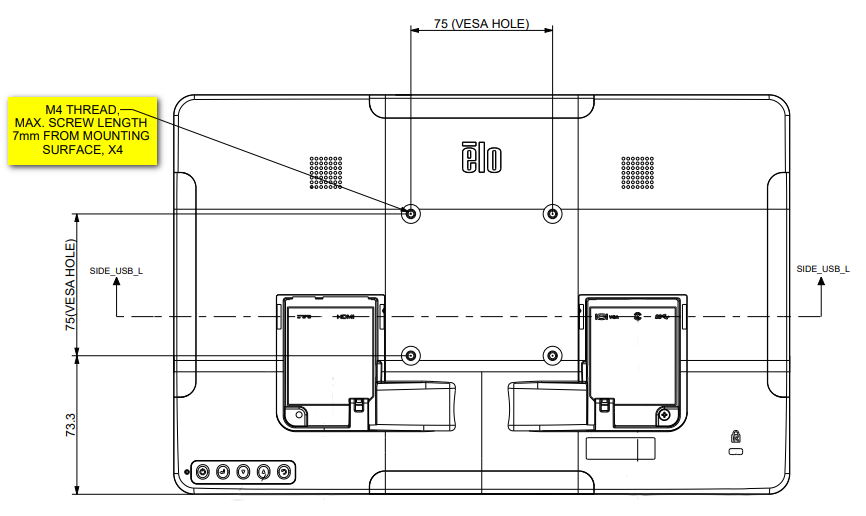

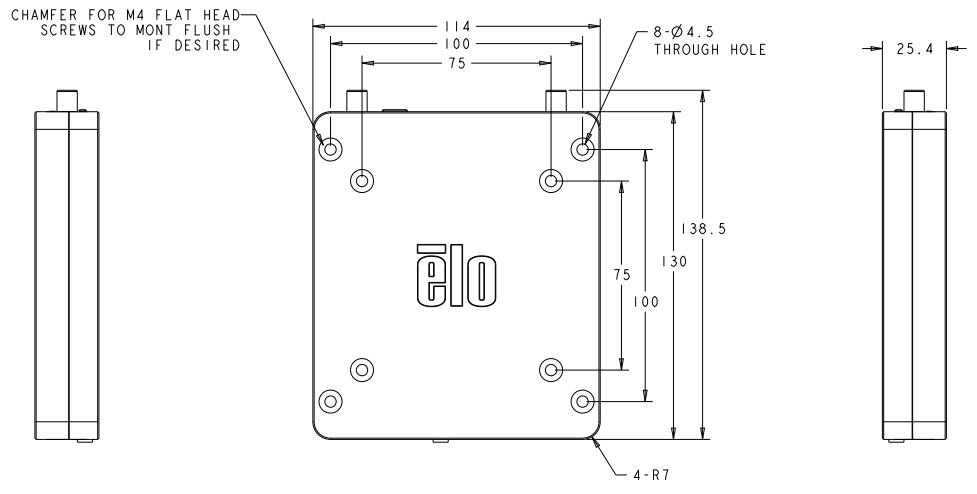

• 예를 들어, 1302L의 최대 나사 깊이는 장치 표면에서 7mm입니다. Backpack 4 장치는 25.4mm 두께이며, 폴 스탠드의 VESA 장착판은 2.5mm 두께입니다. 나사를 선택할 때 이러한 치수를 고려하십시오.

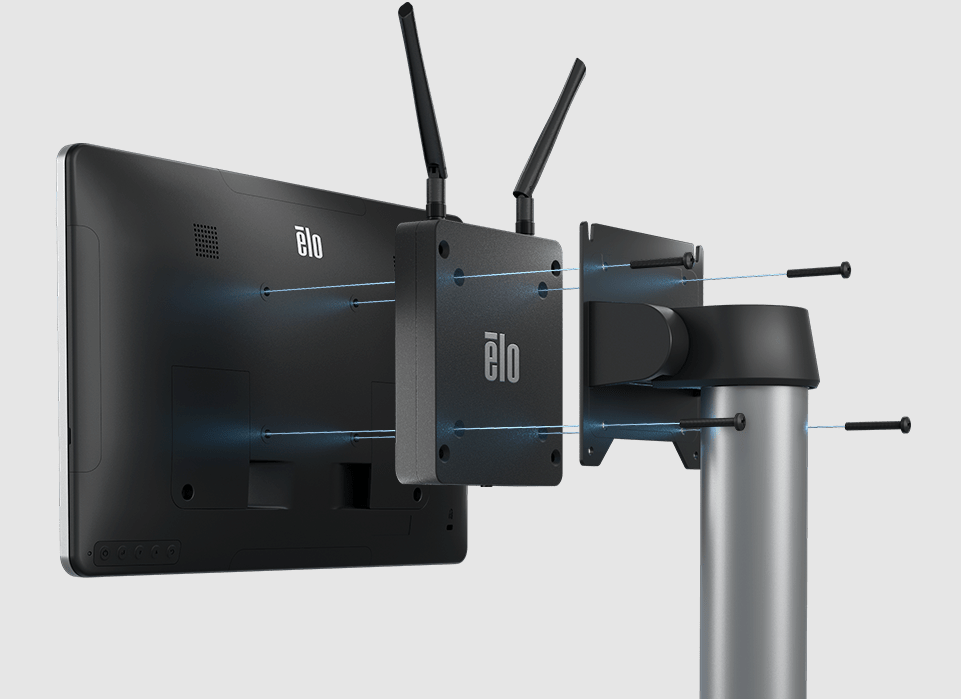

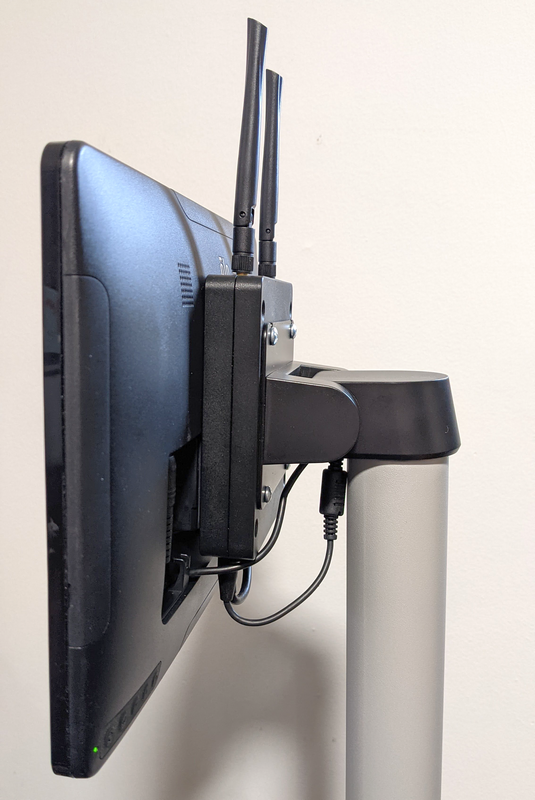

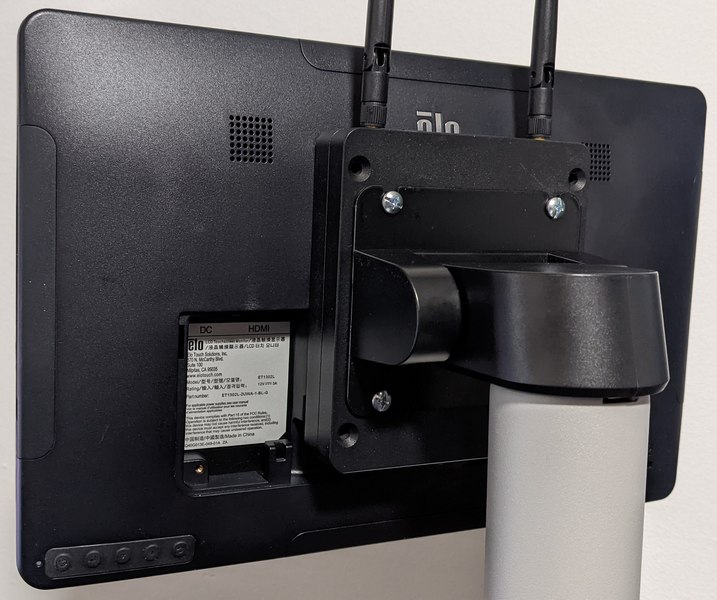

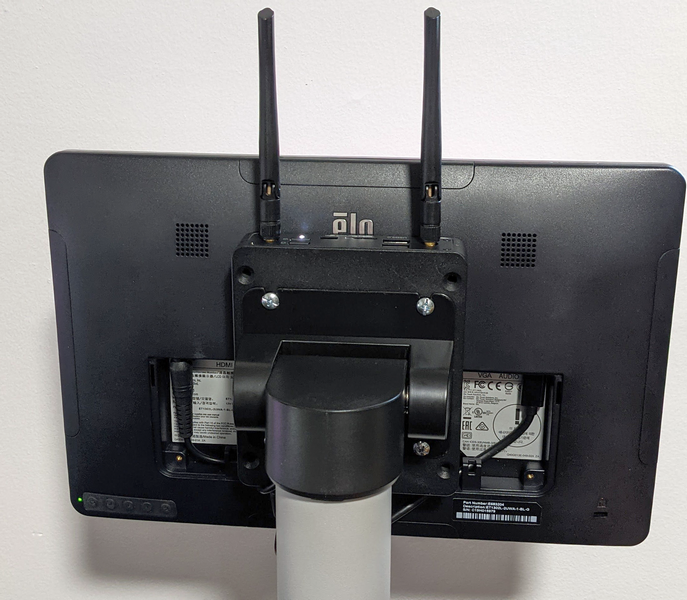

3. Backpack 4 장치를 모니터의 뒷면과 마운트 사이에 놓고, 세 부분(스탠드, Backpack 4 및 디스플레이) 모두에 나사를 삽입합니다.

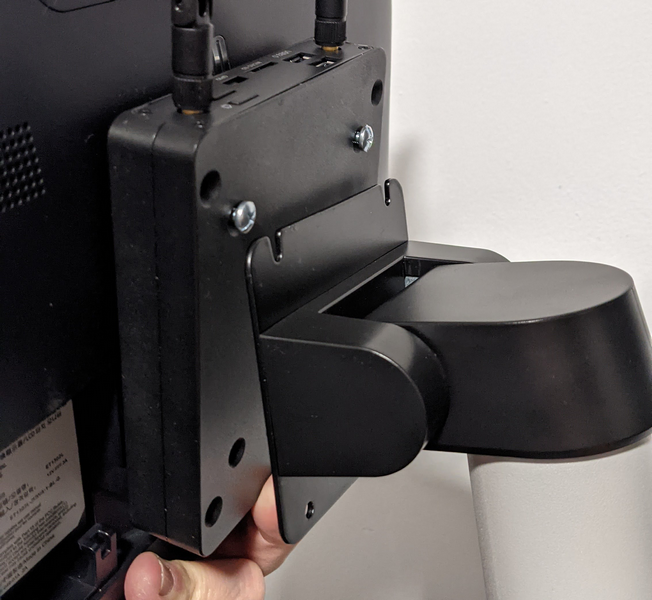

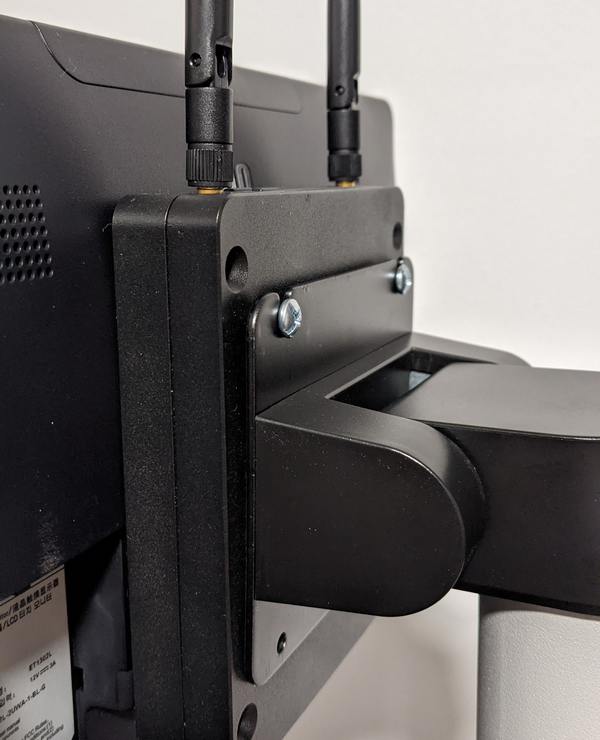

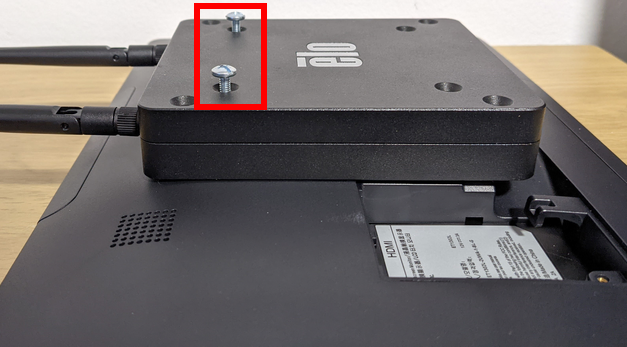

• 선택적으로, VESA 마운트에 상단 나사용 컷아웃이 있는 경우(우리의 예와 같이) Backpack과 디스플레이에 두 개의 상단 나사를 시작하고 VESA 마운트 컷아웃에 배치하기에 충분한 스레드를 남길 수 있습니다. 아래 사진을 참조하십시오.

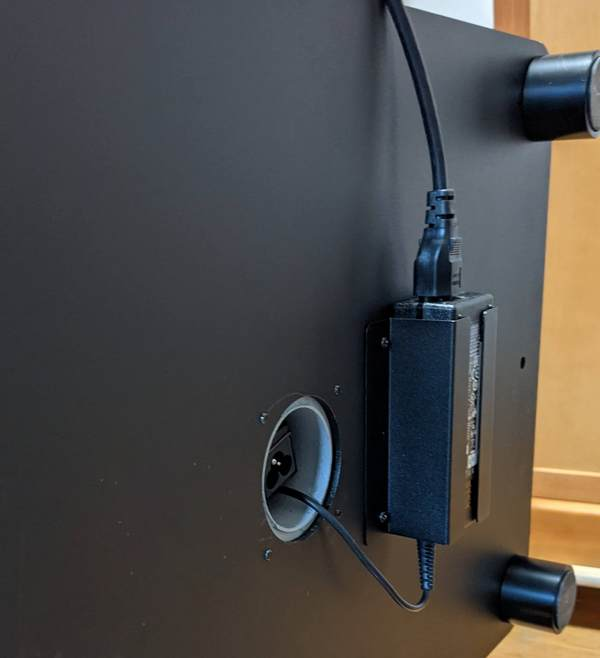

4. 케이블을 케이블 경로를 통해 통과시키고 모든 연결을 만드십시오.

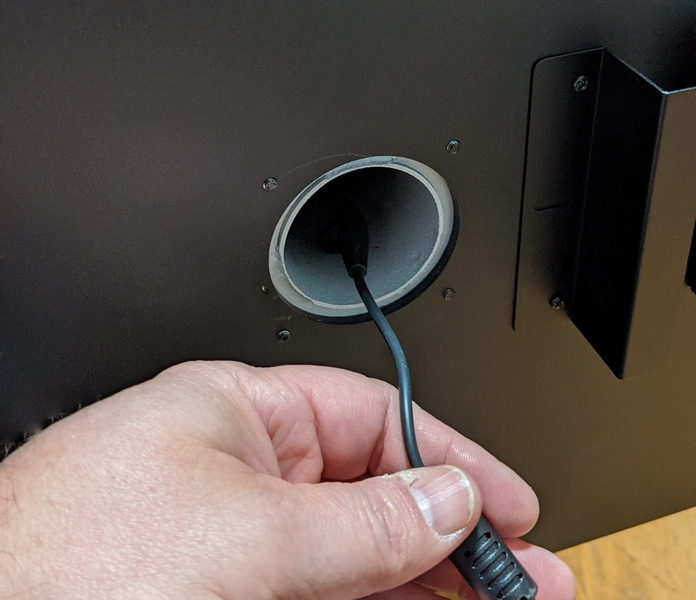

• 참고: 대형 폴 스탠드를 사용하는 경우(우리의 예와 같이) 장치를 장착하기 전에 필요한 케이블을 폴을 통해 지나가게 하는 것이 가장 쉬울 수 있습니다.
