이 문서에서는 EloPOS 올인원(AIO) 터치 컴퓨터와 NCR 이미징 스위트 소프트웨어를 사용하는 방법에 대한 단계를 제공합니다.

참고:

• 네트워크 규칙은 NetBIOS 트래픽을 위한 UDP 포트 137을 허용해야 합니다.
• 네트워크 어댑터는 TCP/IP를 통한 NetBIOS을 허용해야 합니다.
• 네트워크 공유 폴더(캡처된 이미지를 저장하고 배포하는 위치)
• 윈도우 서버 또는 워크스테이션
• 다른 DHCP 서비스가 네트워크 세그먼트에 존재해서는 안 됩니다.
• 네트워크 게이트웨이가 있거나 없을 때 모두 작동합니다.
• Boot.wim에 추가 드라이버를 추가할 때 파일 크기는 400MB를 초과하지 않아야 합니다.

이미징 스위트 다운로드:
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
파일의 내용:

• 전제 조건
• PXEBOOT-WINPE
• Recovery_Update
• 유틸리티
• NCR Imaging Suite 사용자 가이드.doc
• ReleaseNotes.txt

지침:

1. 서버 “PXE 서버”와 EloPOS “PXE 클라이언트”를 같은 네트워크 세그먼트에 연결합니다.
2. PXE 서버에서 IPv4 고정 IP 주소 10.10.10.2, 서브넷 마스크 255.255.255.0, 게이트웨이 10.10.10.1, DNS 8.8.8.8, 8.8.4.4를 할당합니다.
3. “Images”라는 이름의 네트워크 공유 폴더를 만듭니다.
4. 폴더 \PXEBOOT-WINPE\UEFI\로 들어가 tftpd32.exe를 실행합니다.

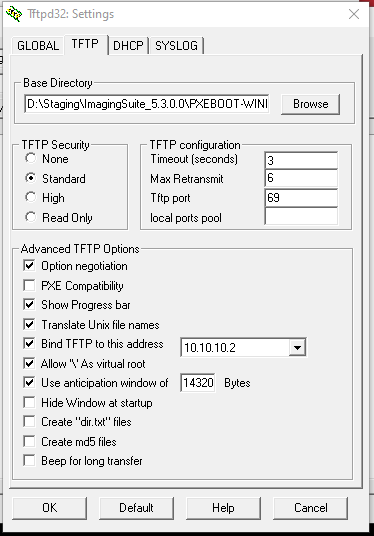

5. 아래 표시된 설정으로 TFTP 탭을 구성합니다.

6. 다음으로, 아래 표시된 설정으로 DHCP 탭을 구성합니다.

7. Tftpd32 메인 창에서 서버 인터페이스 10.10.10.2를 선택합니다.

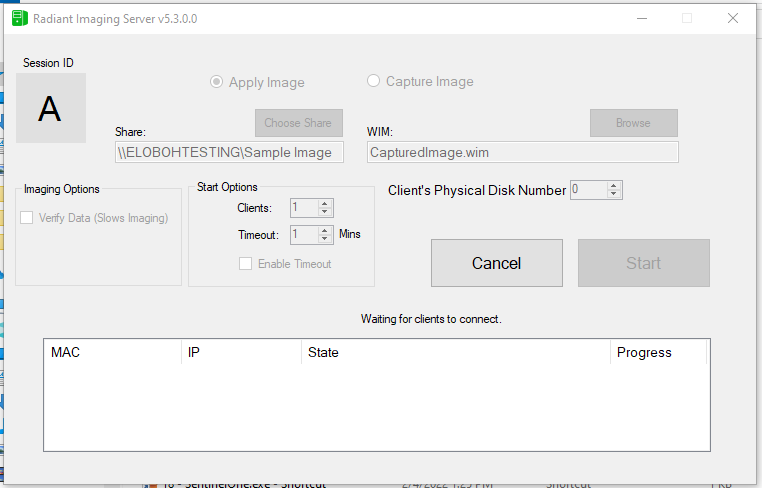

8. 폴더 \ImagingSuite_5.4.0.4\Utilities\로 가서 ImagingServer.exe를 실행합니다.
9. Capture 또는 Apply Image를 선택합니다. 이 예제에서는 캡처된 이미지가 준비되었습니다.
10. Choose Share를 클릭하고 “Images” 네트워크 공유 폴더를 선택합니다.
11. 공유 폴더에 접근할 수 있는 자격 증명을 입력합니다.
12. 이전에 캡처된 이미지(.wim)를 선택하기 위해 Browse를 클릭합니다.
13. Start를 클릭합니다.

14. PXE 클라이언트에서 BIOS 설정에서 PXE 부팅 및 UEFI 모드를 활성화합니다.
15. IPv4 네트워크 부팅을 수행합니다.
16. PXE 클라이언트가 PXE 서버로부터 DHCP 주소를 받을 때까지 기다립니다.
17. PXE 클라이언트가 boot.wim 부트 파일을 다운로드할 때까지 기다립니다.
18. PXE 클라이언트가 사전 부팅 환경에 진입하고 네트워크 드라이버를 로드할 때까지 기다립니다.
19. PXE 클라이언트가 자동으로 ImageClient.exe를 실행할 때까지 기다립니다.
20. NCR 서버에 연결하도록 선택합니다.
21. PXE 서버의 IP 주소가 나타나면 PXE 클라이언트가 이미지를 받을 준비가 된 것입니다.

기타 참고 사항:

• boot.wim의 크기가 400MB를 초과하면 EloPOS가 중단됩니다. 파일 크기를 줄이기 위해 불필요한 드라이버를 제거하십시오. Windows에서 DISM 유틸리티를 사용하여 .wim 파일을 수정하고 정리하십시오.
• ImagingServer.exe는 ImageClient.exe와 통신하기 위해 NetBIOS 서비스를 사용합니다.
