이 문서에서는 E809509, Android 확장 모듈에 대한 추가 정보를 제공합니다.

Elo의 확장 모듈은 설치 옵션을 제공합니다 - I-Series 장치 뒷면에 VESA 마운트로 또는 케이블 관리 개선을 위해 플립 스탠드 아래에 설치할 수 있습니다.

Elo P/N: E809509
설명: KIT-EXP MODULE-LONG CABLE-ANDROID

• 호환성: I-Series 4
  • 참고: 확장 모듈은 키트에 포함된 전원 브릭과만 사용 가능( I-Series 4 전원 브릭과는 호환되지 않음). 이 확장 모듈은 I-Series 2.0 및 3.0과 하위 호환됩니다.

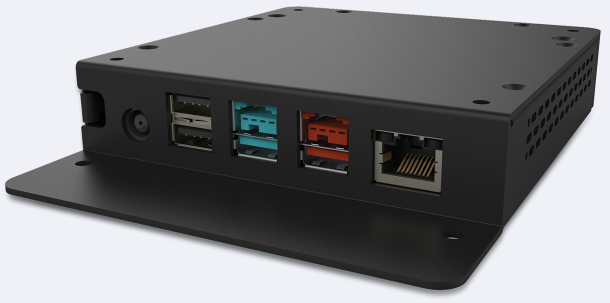

• 사용 가능한 I/O 포트
  • 12V (1.5A) 전원 USB
  • 24V (2.3A) 전원 USB
  • 시리얼 COM 포트 (RJ45)
  • 2x 5V USB 2.0
  • 19V DC IN
• 치수 - 5.79" x 4.69" x 1.02" / 147 mm x 119 mm x 26 mm
• 배송 상자 치수 - 13.5" x 10.0" x 3.93" / 344 mm x 255 mm x 100 mm
• 장착 옵션 - 100mm VESA 마운트
  • I-Series Flip Stand와 추가 장착 옵션 - Elo P/N: E924077 (자세한 내용은 I-Series Flip Stand 치수 도면 MS601866 참조)
• 무게 (포장하지 않은 상태) - 1.26 lbs / 0.57 kg
• 무게 (포장된 상태) - 4.00 lbs / 1.81 kg
• 작동 온도 - 0°C에서 40°C / 32°F에서 104°F
• 보관 온도 - -20°C에서 60°C / -4°F에서 140°F
• 습도 - 작동: 20%에서 80%; 보관: 10%에서 95%
• 규제 승인 및 선언:
  • CE (유럽) - 클래스 A
  • 중국 RoHS
• 다음 국가는 I-Series에 대해 인증되었습니다:
  • UL, FCC (미국) - 클래스 A
  • cUL, IC (캐나다)
  • CB (국제 안전)
  • VCCI (일본)
  • RCM (호주)
• MTBF - 50,000 시간 입증됨
• 보증 - 2년
• 상자 내 품목
  • 전원 어댑터
  • 전원 케이블 (1.8 m) IEC 60320-C5에서 NA 플러그
  • 전원 케이블 (1.8 m) IEC 60320-C5에서 EU/KR 플러그
  • RJ45에서 DB9 시리얼 케이블
• 플립 스탠드 전용 (E924077):
  • 수량.2 - M4 x 6 팬 헤드
  • 수량.2 – M4 X 28 플랫 헤드
  • 수량.1 – M3 X 8 팬 헤드
  • 수량.3 – 타이랩
  • QIG PN E988926
  • 케이블 브래킷
  • 수량.1 – M3x4 팬 헤드

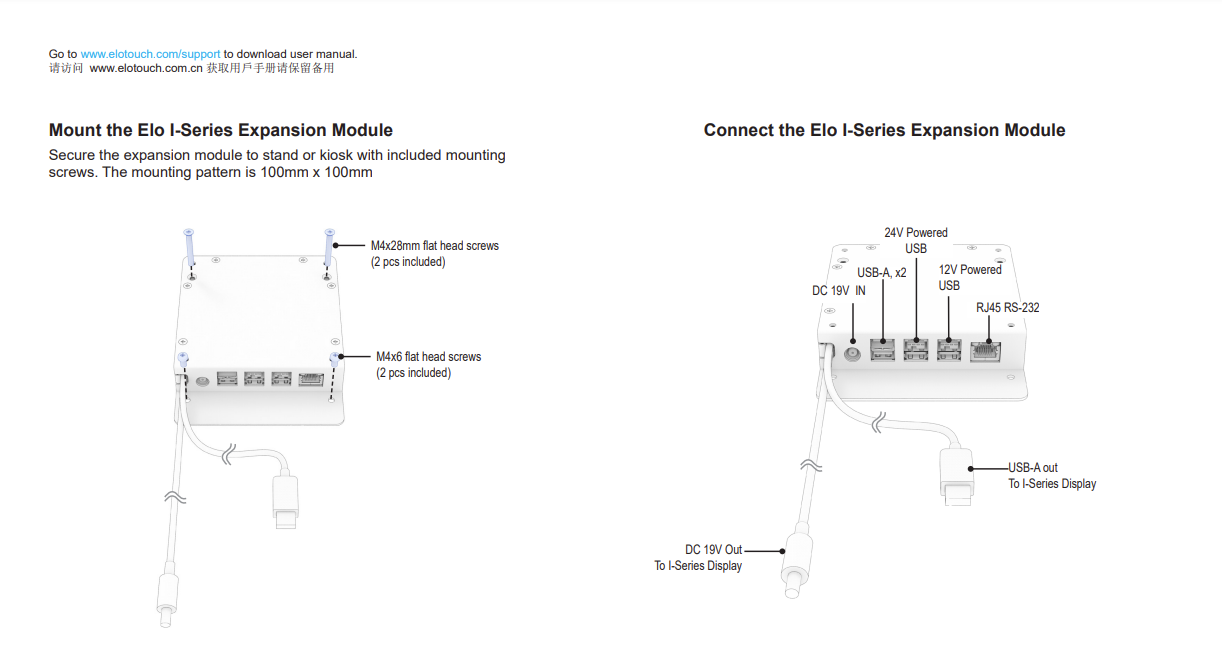

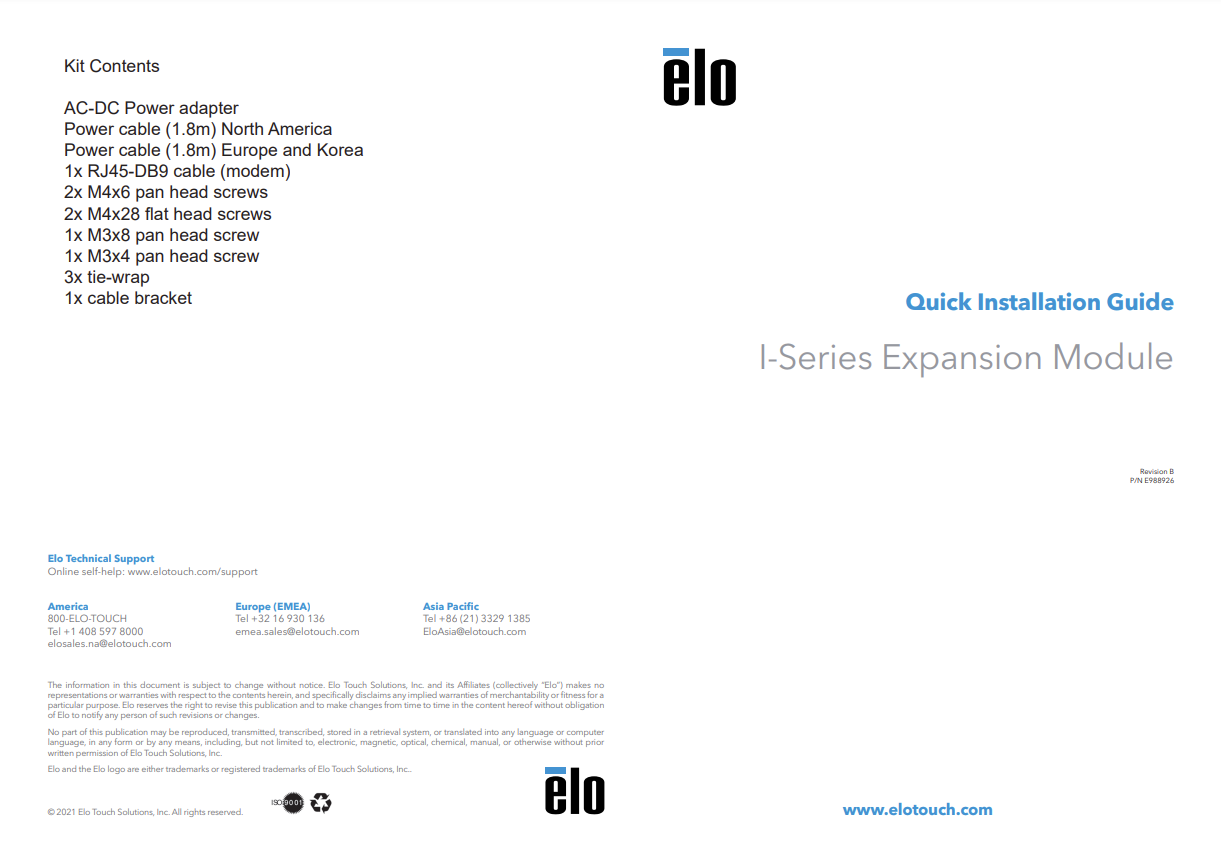

빠른 설치 가이드 (.pdf도 이용 가능 여기)
