이 문서에서는 Elo E-Series 2 POS 시스템의 메모리(RAM)에 접근하는 방법을 설명합니다.

E-Series 2 시스템은 최대 8GB로 업그레이드할 수 있습니다(첫 번째 슬롯 4GB 및 두 번째 슬롯 4GB).

메모리 사양

• EloPOS 시스템의 메모리(RAM)에 대한 기본 구성:
  • 2개 슬롯 중 1개 슬롯에 4GB 2666MHz DDR4 SO-DIMM

메모리 부품 번호

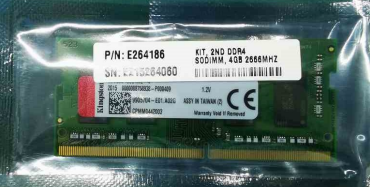

• 4GB 2666 MHz DDR4 메모리 SO-DIMM - Elo P/N: E264186
  • (2개 슬롯에서 최대 8GB 확장 가능)

테스트된 메모리 모듈:

• Smart Modular Technologies: ST5126SO451693-SC

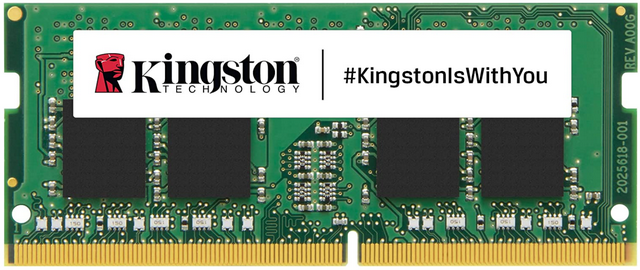

• 킹스톤: CBD26D4S9S1KC-4

단계
메모리(RAM)에 접근하려면 아래 단계를 따르십시오:

1. 전원을 차단하고 장치를 보호 표면 위에 거꾸로 놓습니다.

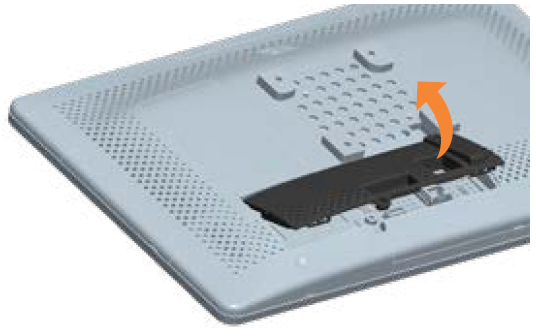

2. 필립스 나사를 제거하고 보관한 후 하단 접근 패널을 제거합니다.

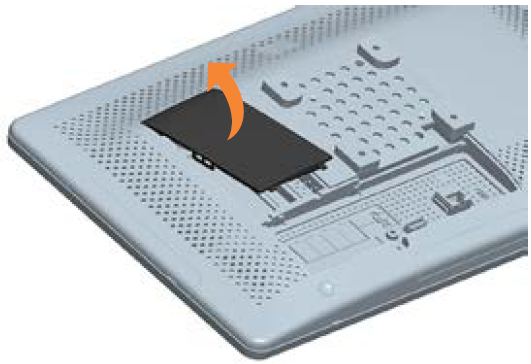

3. DDR 커버를 제거하고 보관합니다.

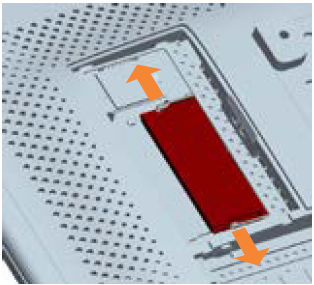

4. 기존 메모리 모듈을 제거하려면, 양쪽의 탭을 당겨서 모듈이 올라오게 합니다.

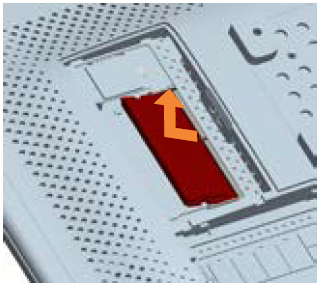

5. 첫 번째 메모리 모듈을 뒤쪽 슬롯에 각도를 주어 삽입한 후 아래로 눌러서 고정합니다. DDR 커버와 케이블 커버를 교체합니다.

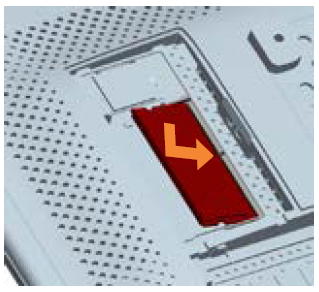

6. 두 번째 메모리 모듈을 뒤쪽 슬롯에 각도를 주어 삽입한 후 아래로 눌러서 고정합니다. DDR 커버와 케이블 커버를 교체합니다.
