이 문서에서는 E143088 벽걸이 키트를 위한 사진을 제공합니다.

E-/I-/X 시리즈 Intel/Windows 기반 올인원 터치 컴퓨터 및 02/03 터치 모니터용 E143088 벽걸이의 다양한 사진입니다.

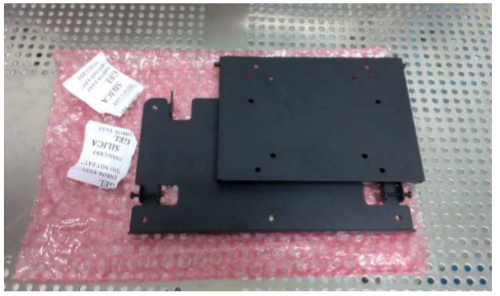

키트에 포함된 모니터 VESA 플레이트 및 벽걸이 플레이트

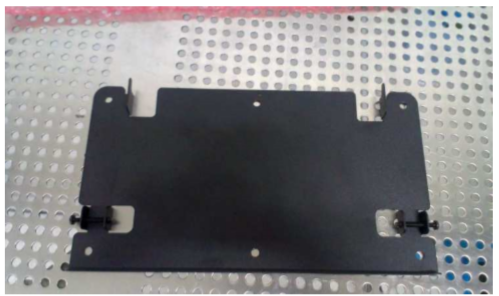

벽걸이 플레이트

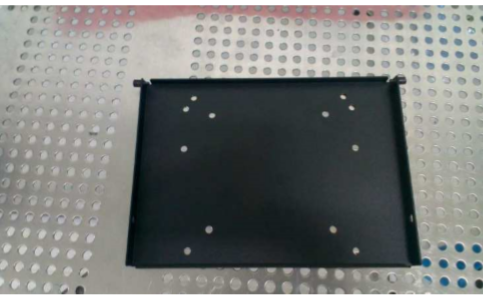

모니터 VESA 플레이트

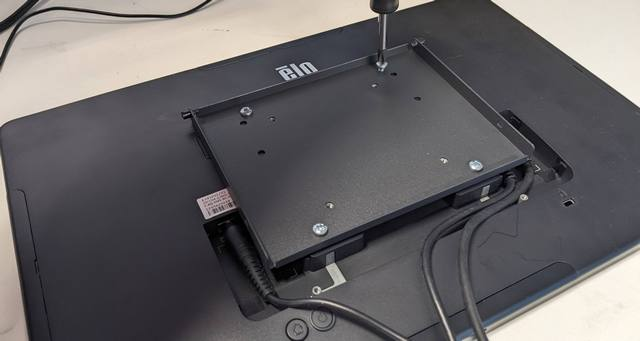

제공된 VESA 필립스 나사를 사용하여 15" I-Series 4의 뒷면에 모니터 플레이트를 장착

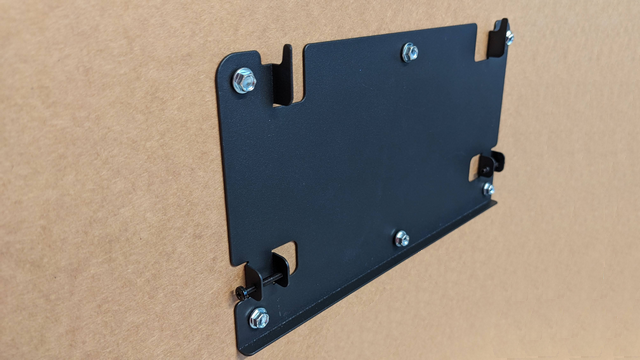

벽걸이는 아래 방향으로 벽에 장착됩니다 (장착 나사는 포함되지 않음)

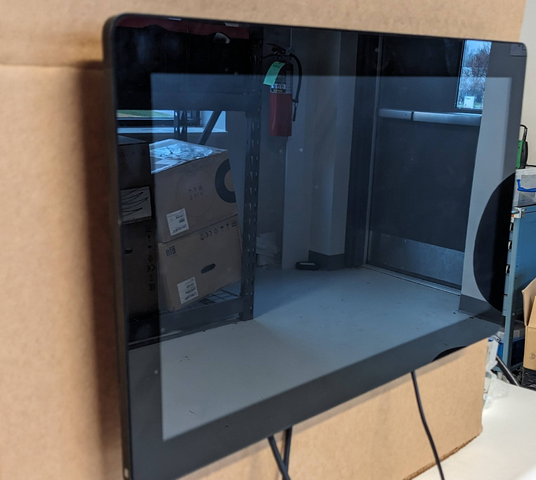

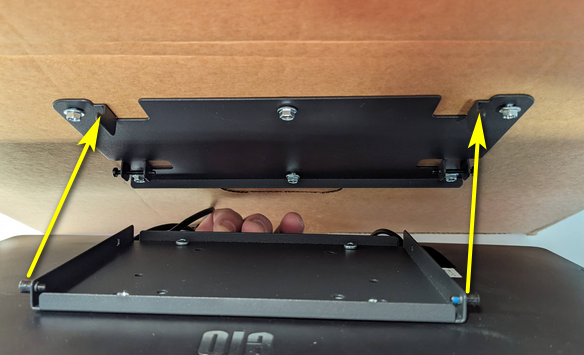

VESA 브래킷의 두 핀을 벽걸이 플레이트의 두 후크에 걸어 유닛을 걸어주세요.

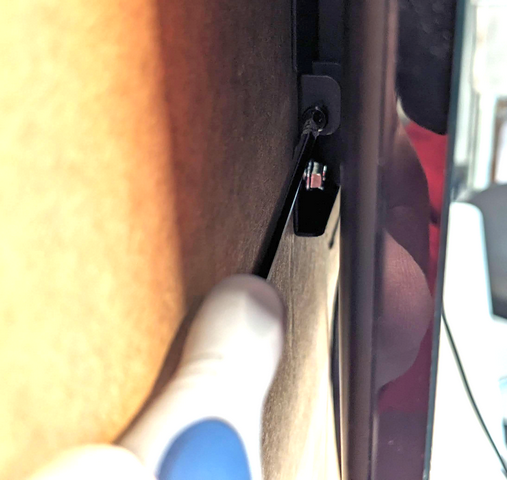

벽걸이의 두 필립스 나사(양쪽 각 1개)를 조여 유닛을 고정하세요.
