이 문서는 Elo Open Frame 모니터를 장착하는 방법에 대한 가이드라인과 지침을 제공합니다.

Open Frame 모니터는 베젤이 없는 오픈 프레임 터치 모니터입니다. 대부분의 Elo Open Frame 모니터에 대해 선택적 베젤 키트를 구입할 수 있습니다.

다음은 다양한 장착 옵션을 사용하여 이러한 모니터를 설치하는 방법을 설명하는 가이드라인입니다.

후면 장착
컷아웃 세부정보에 대한 치수 도면을 참조하십시오. Open Frame Monitors의 문서 섹션에서 PDF 형식으로 도면을 다운로드하십시오.

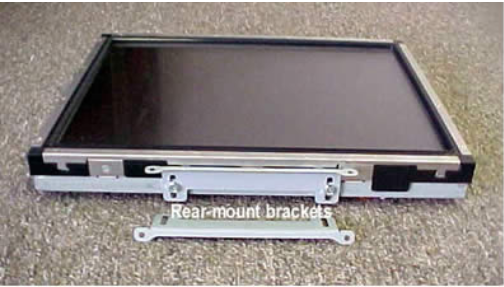

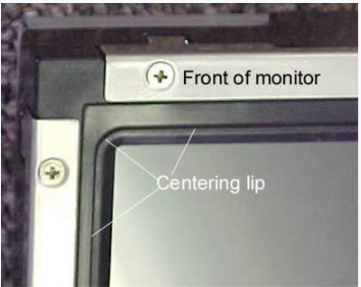

기본 모니터는 후면에서 장착되도록 설계되었으며 작은 장착 탭이 있는 슬롯 각도 브래킷으로 고정됩니다. 약간 올라온 중앙 립은 전면판의 컷아웃에 맞도록 설계되었습니다. 중앙 립의 모서리는 둥글게 처리되어 있습니다. 각 모니터의 반경은 치수 도면에 포함된 컷아웃 치수에 제공되어 있습니다.

장착 브래킷은 전면판 두께에 대한 조정을 허용하는 슬롯이 있습니다. 표시된 브래킷은 후면 장착 응용 프로그램에만 사용됩니다. 이들은 모니터의 상단과 하단 또는 양쪽에 장착될 수 있습니다. 그런 다음 브래킷의 구멍이 전면판의 후면 표면에 연결됩니다. 금속 전면판의 경우, 깨끗한 설치를 위한 전문 설치된 프레스 인 스터드를 판의 뒷면에 사용해야 합니다(노출된 패스너 없음). 나무 전면판의 경우, 짧은 나무 나사를 후면에서 설치할 수 있습니다.

전면 장착.
선택적 전면 장착 베젤이 제공됩니다. 부품 번호는 Open Frame Monitor 웹페이지의 액세서리 섹션을 참조하십시오.



컷아웃 및 장착 세부정보에 대한 치수 도면을 참조하십시오. Open Frame Monitor 웹페이지의 문서 섹션에서 PDF 형식으로 도면을 다운로드하십시오.

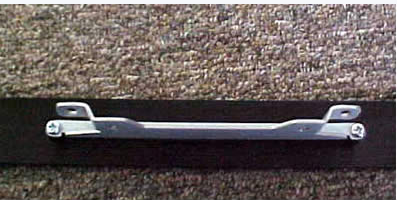

전면 장착 베젤에는 상단, 하단 및 양쪽에 미리 부착된 브래킷이 포함되어 있습니다.



브래킷은 모니터에 부착하기 위해 안쪽으로 각이 진 탭이 있습니다.

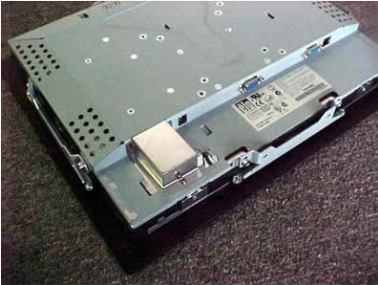

모니터는 베젤 위에 놓이고 네 개의 브래킷이 포함된 나사로 모니터에 부착됩니다. 선택적 전면 장착 베젤은 인클로저의 전면판에서 장착을 지원하기 위해 모든 주위에 약 3/8"의 여유 공간을 추가합니다.

이제 모니터는 전면에서 전면판의 컷아웃에 맞습니다.

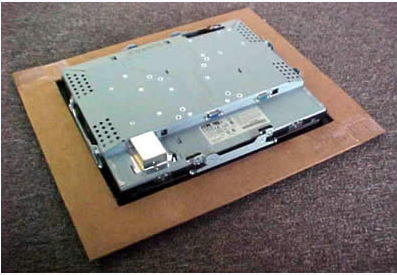

위 그림은 판지 조각을 사용하여 인클로저의 전면판을 시뮬레이션한 후면 보기입니다. 지정된 컷아웃 치수는 모니터와 오프셋 전면 베젤 장착 브래킷이 통과할 공간이 충분함을 명심하십시오.

참고: 후면 장착 섹션에 사진으로 표시된 후면 장착 브래킷은 사용되지 않습니다. 특별 전면 장착 브래킷이 전면 장착 베젤 키트에 포함되어 있습니다.

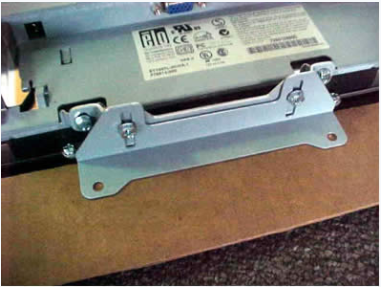

특별 전면 장착 브래킷은 베젤 장착 브래킷의 탭 구멍에 부착됩니다. 그런 다음 이 브래킷은 전면판의 후면에 밀착되고 나사는 슬롯이 있는 구멍에서 조여집니다.

참고: 브래킷을 전면판에 고정하는 구멍은 전면 베젤의 치수 외부에 있습니다(넘어가는 볼트를 사용할 경우 전면 베젤이 나사 머리를 덮지 않음). 이러한 이유로 금속 전면판을 사용할 때는 깨끗한 설치를 위해 판의 뒷면에 전문 설치된 프레스 인 스터드를 사용해야 합니다(노출된 패스너 없음). 나무 전면판의 경우, 짧은 나무 나사를 후면에서 설치할 수 있습니다.
