이 문서는 프로젝티드 커패시티브 (PCAP) 터치 컨트롤러 펌웨어를 Elo 1099L 옥외 오픈 프레임 터치 모니터에 업데이트하는 단계별 지침을 제공합니다. 이 절차는 터치 컨트롤러 펌웨어를 업데이트하거나 부트로더 모드에서 작동하는 컨트롤러를 복구하는 데 사용될 수 있습니다.
⚠️
중요 경고
펌웨어 업데이트 동안 모니터의 전원과 USB 연결이 안정적으로 유지되도록 하십시오. 펌웨어가 기록되는 동안 USB 케이블을 분리하거나 전원을 제거하거나 모니터의 전원을 끄지 마십시오. 업데이트 프로세스를 중단하면 터치 컨트롤러 펌웨어가 손상될 수 있습니다.
단계별 업데이트 절차
- 펌웨어 업데이트 패키지 다운로드: 다음의 펌웨어 유틸리티 패키지를 다운로드하십시오: Test_Tool_PCFG0377_v00_T3_CM_250704.zip .
-
파일 추출:
다운로드한 ZIP 아카이브의 내용을 Windows 호스트 PC의 전용 폴더,
예:
C:\Elo_Firmware\에 추출하십시오. -

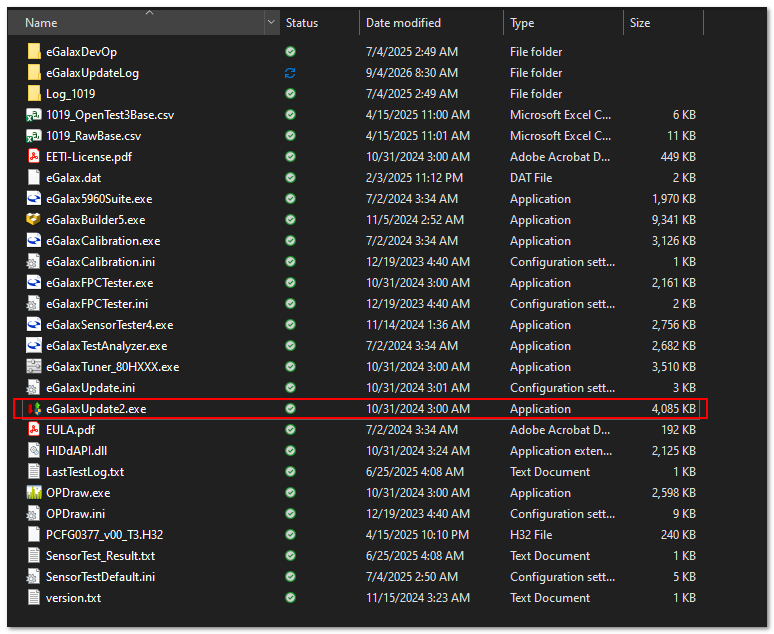

펌웨어 업데이트 유틸리티 시작:
1099L 터치 USB 케이블을 Windows 호스트 PC에 연결합니다. 추출한 폴더를 열고
eGalaxUpdate2.exe를 마우스 오른쪽 버튼으로 클릭한 후 관리자 권한으로 실행을 선택합니다. -

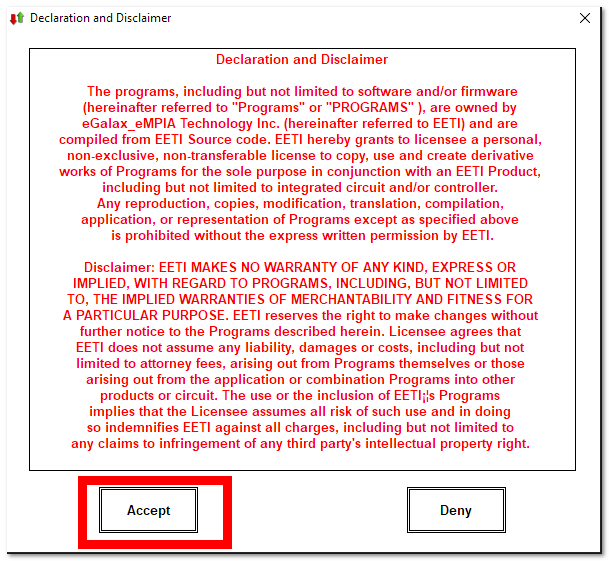

라이센스 조건 동의:
라이센스 안내를 검토하고 동의를 클릭하여 계속합니다.
ℹ️
참고
유틸리티가 시작되면 USB 연결에서 터치 컨트롤러를 자동으로 검색합니다. 검색되면 컨트롤러 정보가 유틸리티 왼쪽 패널의 현재 컨트롤러에 표시됩니다.
-

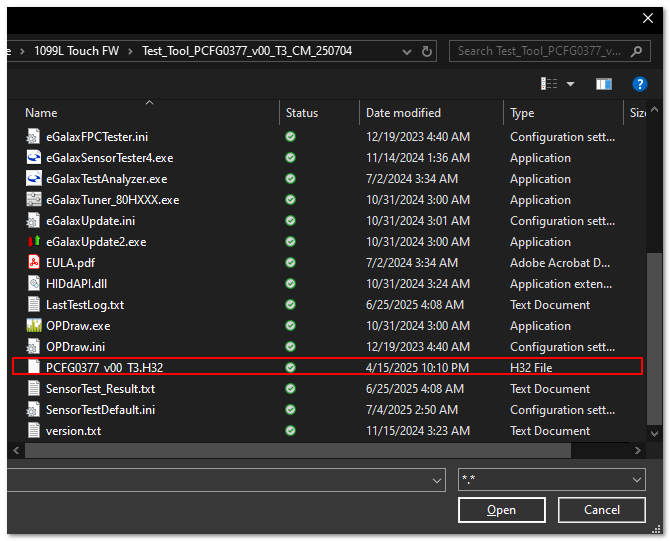

펌웨어 이미지 로드:
이미지 로드를 클릭하고 추출한 펌웨어 파일로 이동하여:

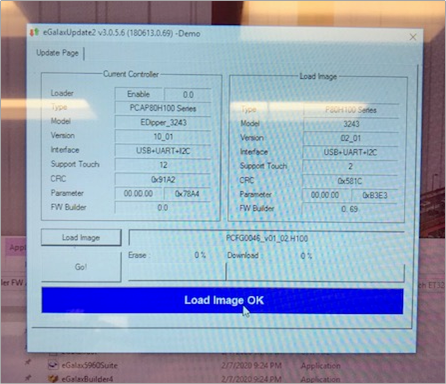

PCFG0377_v00_T3.H32를 선택합니다.파일이 선택된 후, 유틸리티가 펌웨어 이미지를 검증하고 화면 오른쪽에 정보를 표시합니다.
- 펌웨어 업데이트 시작: 시작 (또는 표시된 경우 이미지 로드 확인)를 클릭하여 터치 컨트롤러에 펌웨어를 기록하기 시작합니다. 업데이트가 완료될 때까지 기다리고 진행하기 전에 진행 상황이 100%에 도달했는지 확인합니다.
-
모니터 전원 사이클 및 작동 확인:
- eGalaxUpdate2 유틸리티를 닫습니다.
- 1099L 모니터에서 12V DC 전원 케이블을 분리합니다.
- 최소 10초 동안 기다립니다.
- 전원 케이블을 다시 연결하고 모니터와 터치 컨트롤러가 재시작되도록 합니다. 표준 HID 터치 기능이 정상적으로 작동하는지 확인합니다.
✅
업데이트 완료
1099L이 정상적으로 재시작되고 터치 기능이 복원되면, PCAP 터치 컨트롤러 펌웨어 업데이트가 완료된 것입니다.
