이 문서는 Elo의 USB-C 케이블에 대한 사양 및 핀아웃 정보를 제공합니다
타사에서 USB-C 케이블을 조달하고자 할 경우, 아래에서 전기 및 와이어 게이지 사양을 확인하십시오.
- USB 2.0 및 USB 3.1과의 이전 호환성
- 전력 공급 5V 3A/9V 3A/15V 1.8A/20V 1.35A

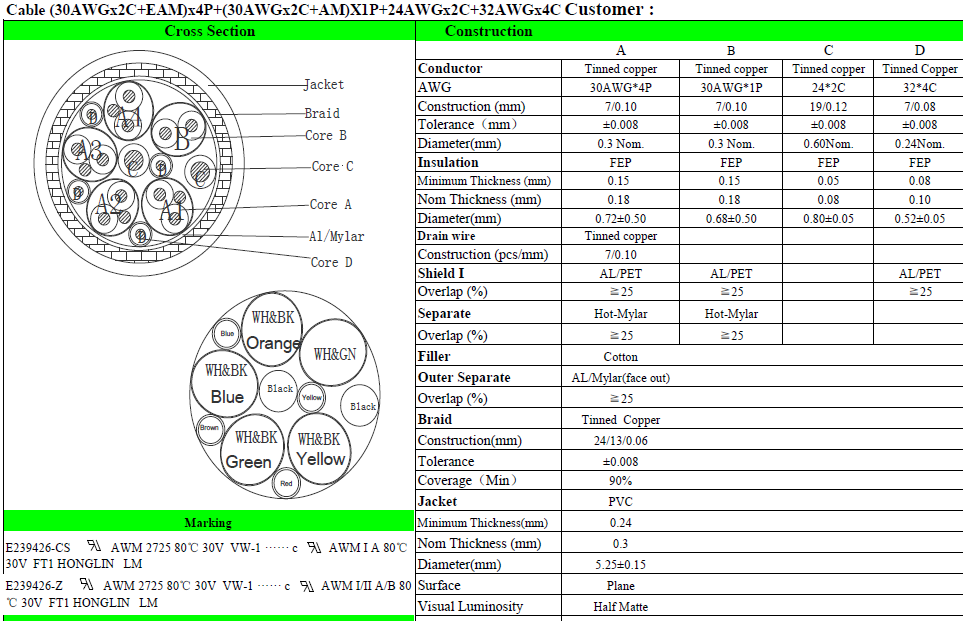

- 와이어 게이지, 아래에서 Elo의 P/N: E710364 케이블 디자인/게이지를 확인하십시오
USB-C 케이블(E710364)에 대한 핀아웃 정보는 아래 표를 참조하십시오.
| P1 (USB TypeC) | P2 (USB TypeC) | |
| GND | GND | |
| TX1+ | TX1+ | |
| TX1- | TX1- | |
| VBUS | VBUS | |
| CC1 | CC1 | |
| D+ | D+ | |
| D- | D- | |
| SBU1 | SBU1 | |
| VBUS | VBUS | |
| RX2- | RX2- | |
| RX+ | RX+ | |
| GND | GND | |
| GND | GND | |
| TX2+ | TX2+ | |
| TX2- | TX2- | |
| VBUS | VBUS | |
| CC2 | CC2 | |
| D+ | D+ | |
| D- | D- | |
| SBU2 | SBU2 | |
| VBUS | VBUS | |
| RX1- | RX1- | |
| RX1+ | RX1+ | |
| GND | GND |
