이 문서는 Elo 로고를 비활성화하는 DDCI/CI 명령 및 단계를 제공합니다.
이 절차는 softMCCS 유틸리티를 사용하여 DDCI/CI 명령으로 Elo 모니터에서 Elo 로고(스플래시)를 비활성화하는 방법을 설명합니다.
필요한 하드웨어/소프트웨어
1. softMCCS 유틸리티: https://www.entechtaiwan.com/lib/softmccs.shtm
2. Windows PC에 마우스와 키보드가 연결된 Elo 모니터
• 전원 케이블
• 비디오 케이블
• USB 터치 케이블
• 비디오 케이블
• USB 터치 케이블
단계

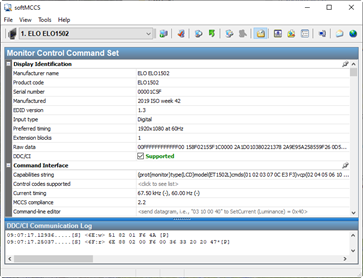

1. softMCCS를 설치하고 프로그램이 실행되도록 허용합니다.

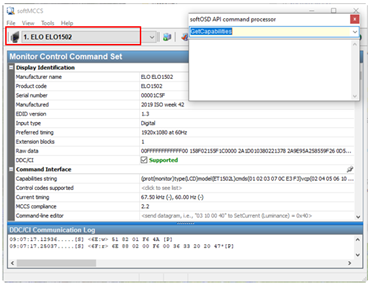

a) 드롭다운 메뉴에서 “ELO1502”를 선택한 다음 F10을 눌러 “softOSD API 명령 프로세서” 창을 엽니다. (대안으로, 도구 메뉴에서 “softOSD API 명령 프로세서”를 선택할 수도 있습니다.)

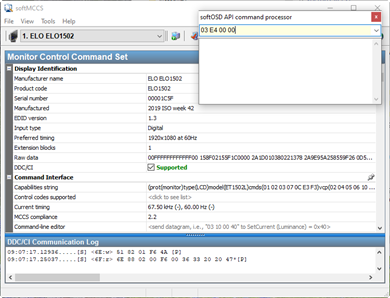

2. 명령 프로세서 입력 필드에 “03 E4 00 00”을 입력하고 ENTER 키를 눌러 명령을 전송합니다. (아래 그림을 참조하십시오)

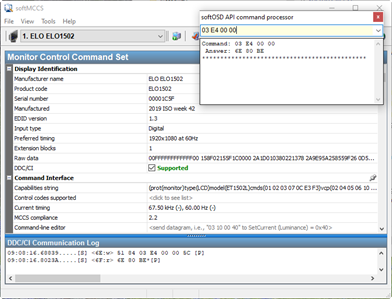

3. 명령이 전송된 후 응답 섹션에서 “6E 80 BE”의 확인 메시지를 받게 됩니다. (아래 그림을 참조하십시오)
4. 이제 softOSD를 종료하고 전원 케이블을 분리한 후 다시 연결하여 모니터의 전원을 사이클할 수 있습니다.
5. Elo 로고가 비활성화되어 더 이상 시작 시 나타나지 않아야 합니다.
a) 공장 OSD 모드로 들어가서 비활성화되었는지 확인할 수도 있습니다. 아래 단계를 따르십시오.
b) 전원 버튼을 누르면 모니터가 꺼집니다.
c) Select 버튼을 누르고 전원 버튼을 누른 채 모니터가 다시 켜지도록 허용합니다.
d) 비디오가 화면에 나타나면 Select 버튼을 놓습니다.
e) Menu 버튼을 누르면 왼쪽 상단 모서리에 작은 “F”가 있는 OSD 메뉴가 표시됩니다.
b) 전원 버튼을 누르면 모니터가 꺼집니다.
c) Select 버튼을 누르고 전원 버튼을 누른 채 모니터가 다시 켜지도록 허용합니다.
d) 비디오가 화면에 나타나면 Select 버튼을 놓습니다.
e) Menu 버튼을 누르면 왼쪽 상단 모서리에 작은 “F”가 있는 OSD 메뉴가 표시됩니다.
f) L 또는 R 화살표 버튼을 사용하여 “F”로 스크롤한 다음 Select 버튼을 눌러 공장 OSD 메뉴에 들어갑니다.

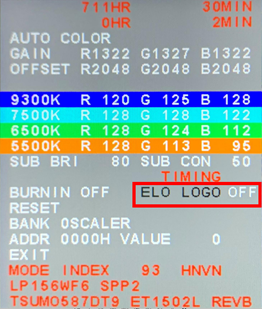

g) ELO LOGO의 상태는 이제 OFF여야 합니다.
g) ELO LOGO의 상태는 이제 OFF여야 합니다.
h) L 또는 R 화살표 버튼을 사용하여 EXIT라는 단어로 스크롤한 다음 Select 버튼을 누르면 공장 OSD 메뉴를 종료합니다.
