이 문서에서는 모니터의 입력 전원 치수가 어댑터의 커넥터 크기와 다른 이유를 설명합니다.

짧은 답변: 커넥션의 서로 다른 측면(잭 대 플러그)에서 측정되며 서로 다른 기준점을 사용합니다. 모니터 잭은 중앙 핀과 입구 보어를 나열하는 반면, 어댑터는 플러그의 내부 구멍과 외부 실린더를 나열합니다. 이는 서로 맞도록 설계되었습니다.

개요

• 예시 (Elo 1504L):
  • 모니터 사양: “DC 잭 (2.0mm 핀 외경, 6.4mm 실린더 내경)”
  • 전원 어댑터 플러그: “5.5 mm 외부 실린더 × 2.1 mm 내부 구멍”
• 이 차이는 정상적이며 의도적입니다. 부품은 안전하게 결합되도록 설계되었습니다.

측정값 맵핑

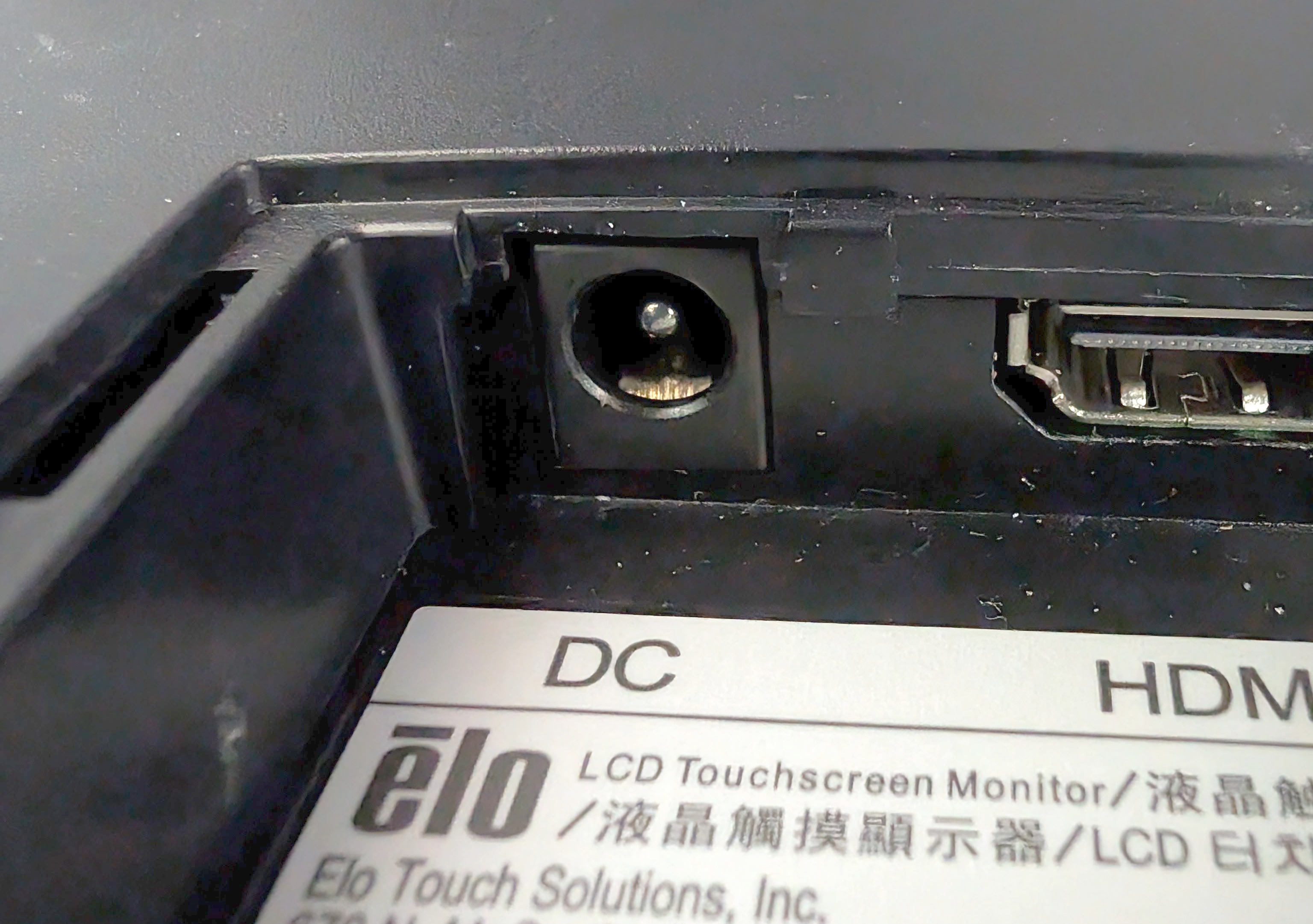

• 잭 (모니터 측):
  • 2.0 mm = 잭의 중앙 핀의 직경
  • 6.4 mm = 입구 보어/칼라의 직경 (가이드, 접점 아님)

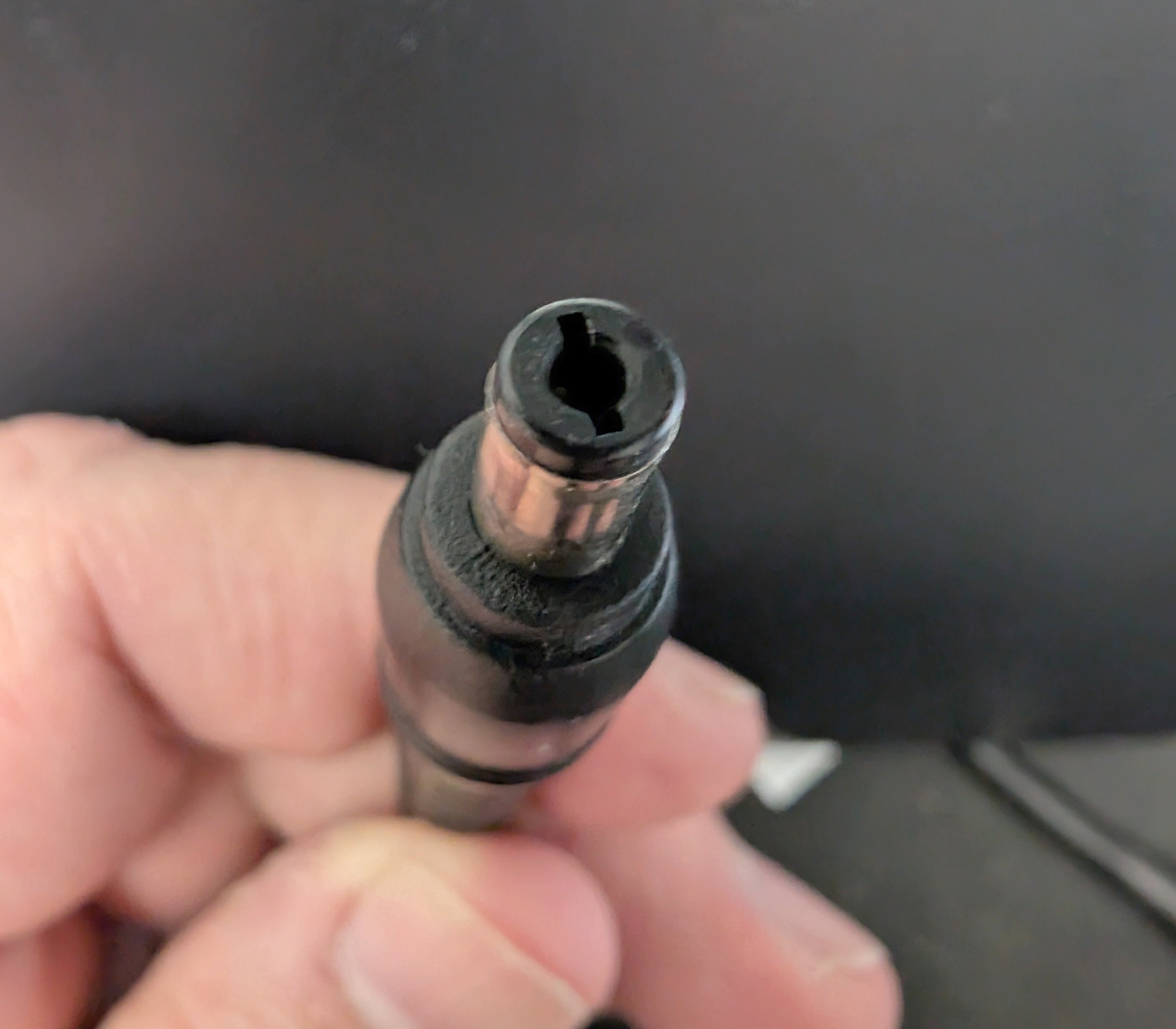

• 플러그 (어댑터 측):
  • 5.5 mm = 플러그 실린더의 외경 (OD)
  • 2.1 mm = 플러그의 구멍 내부 직경 (ID)

중앙 핀: 2.0 mm 대 2.1 mm

• 잭의 중앙 핀은 2.0 mm (모니터 측)입니다.
• 플러그의 내부 구멍은 2.1 mm (어댑터 측)입니다.
• 그 0.1 mm 차이는 플러그가 쉽게 연결되도록 하는 의도적인 간섭 간격이며, 잭의 스프링 접점은 신뢰할 수 있는 전기 연결을 위한 적절한 압력을 유지합니다.

“6.4 mm 실린더 내경” (잭 측)

• 6.4 mm 값은 잭의 전면 보어/입구이며, 전기 접점 크기가 아닙니다.
• 잭 내부에서는 스프링 접점이 5.5 mm 플러그 실린더를 잡도록 설계되었습니다.
• 더 큰 6.4 mm 보어는 삽입 간섭 및 허용 오차를 제공하여 5.5 mm 플러그가 완전히 일관되게 위치하도록 합니다.

호환성 요약

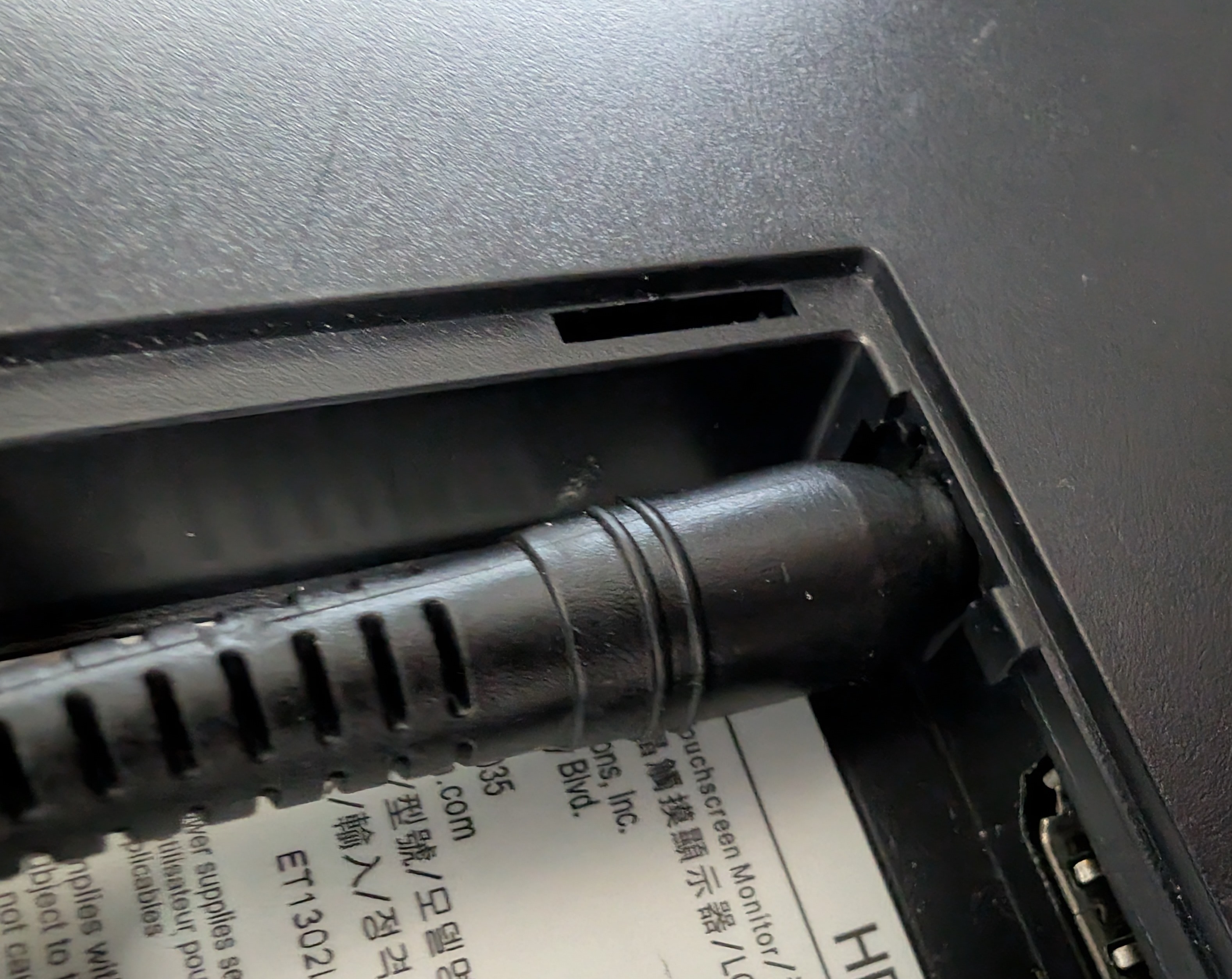

• 숫자가 다르지만, 제공된 5.5 mm × 2.1 mm 어댑터 플러그는 2.0 mm 핀 잭 및 6.4 mm 입구 보어와 완벽하게 호환됩니다. 이 조합은 표준이며 안전하고 올바른 전원 연결을 제공합니다.

모범 사례 점검

• 사용하기 전에 항상 전압, 전류 정격 및 극성이 (일반적으로 중앙 양극) 모니터 요구 사항과 일치하는지 확인하십시오.

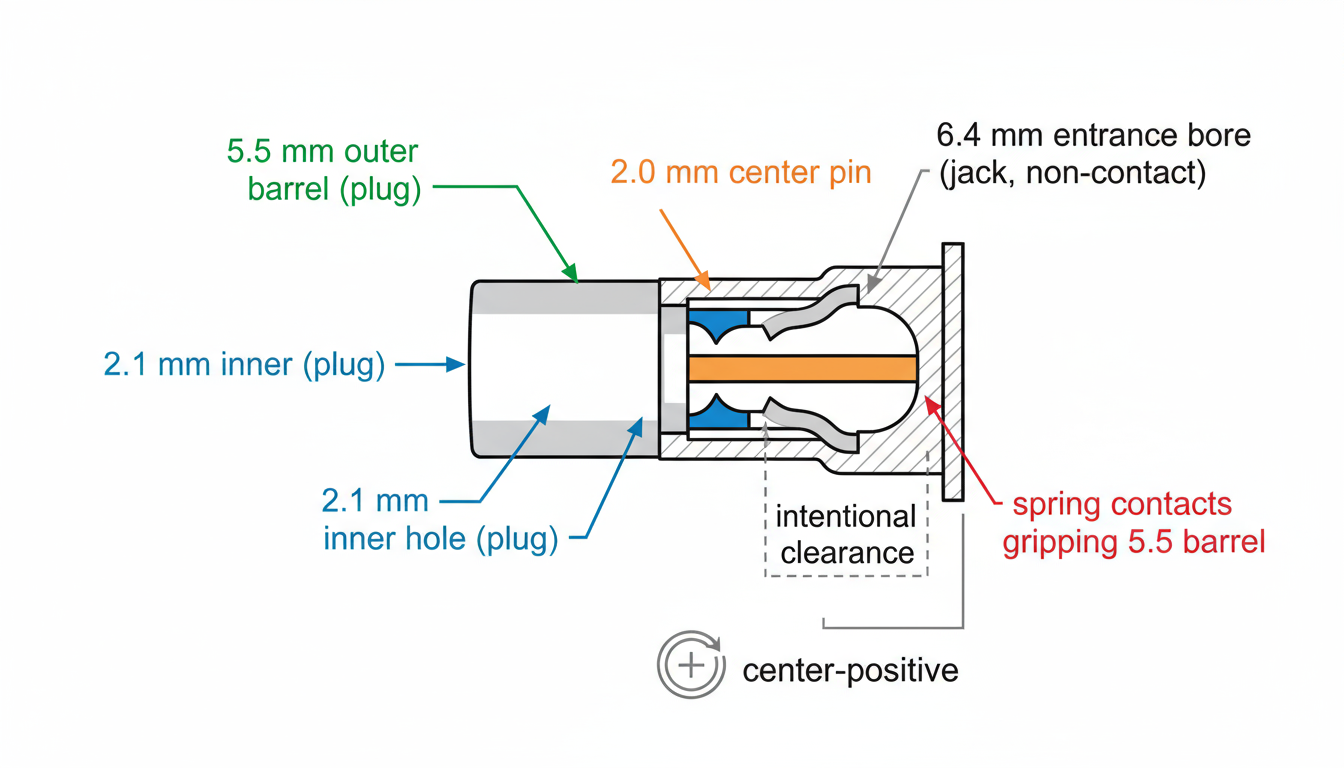

시각적 참조

• 아래 사진/다이어그램을 참조하여:
  • 5.5 mm 플러그 실린더 (잭 스프링에 접촉됨)
  • ~2.0 mm 잭 핀 위의 2.1 mm 플러그 내부 구멍 (의도적인 간섭 간격)
  • 6.4 mm 잭 입구 보어 (비접촉 가이드)
