이 문서에서는 Elo ET1903LM 모니터에서 USB 케이블을 사용하여 비디오 펌웨어 버전을 업데이트하는 단계를 제공합니다.

이 문서를 작성할 당시의 최신 펌웨어는 첨부되어 있으며: 20201125_sw001903RevE

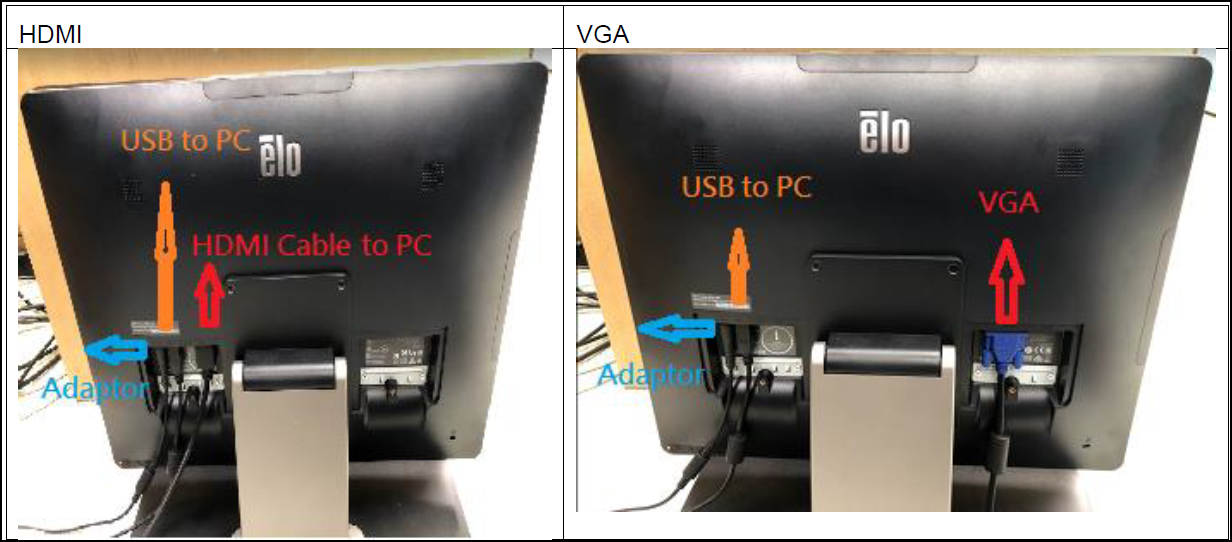

하드웨어 연결 단계

1. PC와 디스플레이 사이에 USB 케이블을 연결합니다.
2. 디스플레이와 PC 사이에 HDMI 또는 VGA 케이블을 연결합니다.
3. 모니터의 전원을 켜고 디스플레이 모드인지 확인합니다.

FW 업데이트 단계

1. 소프트웨어 구성 설치: RTD Tool 3.7 (이 문서에 첨부됨)

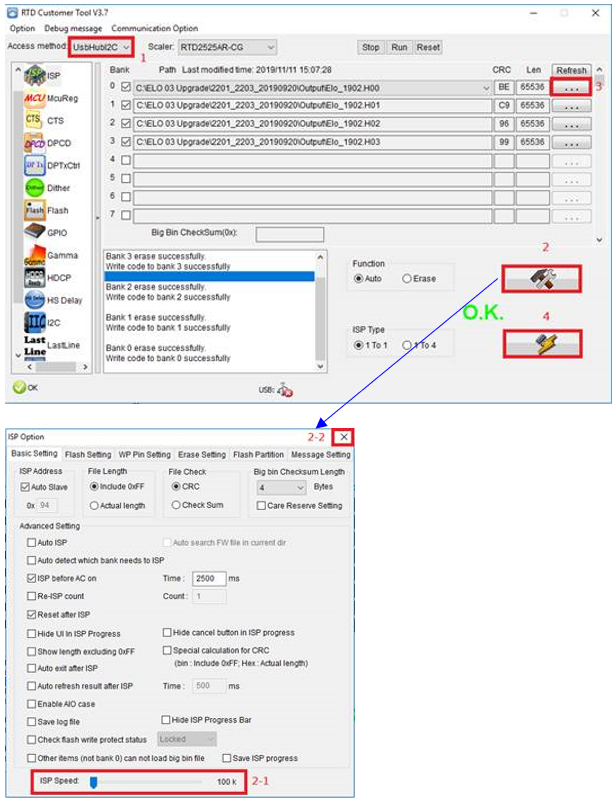

2. 실행 RTD Customer Tool 유틸리티
   • 1단계: 액세스 방법 선택 ”USBHubI2C”
   • 2단계: 도구 버튼을 클릭합니다.
     • 2-1: ISP 속도 선택 ”100K”
     • 2-2: 팝업 창을 끕니다.
   • 3단계: 펌웨어 파일을 선택합니다 (이 문서에 첨부됨)
   • 4단계: 를 클릭하여 펌웨어를 업그레이드합니다.

펌웨어 버전 확인
FW 버전을 찾으려면 모니터의 공장 OSD 메뉴로 들어가야 합니다.

1. 모니터를 끄십시오 POWER 버튼을 사용하여.

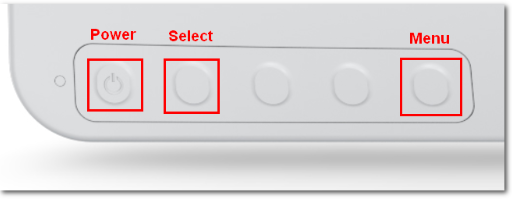

2. 뒷면의 POWER 및 SELECT 버튼을 동시에 누르고 유지합니다.



3. 화면이 켜지면 놓고 MENU 버튼을 누릅니다.

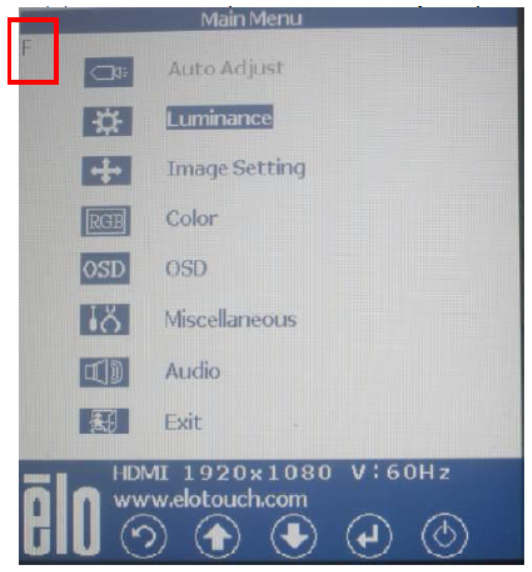

4. LEFT 및 RIGHT 탐색 버튼을 사용하여 왼쪽 상단 모서리의 “F”로 이동하고 누릅니다 SELECT 버튼을 눌러 공장 메뉴를 엽니다.

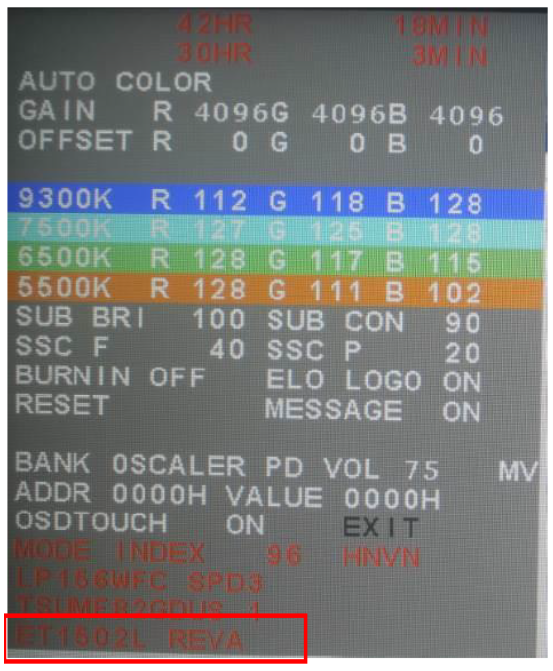

5. 이제 공장 OSD 메뉴에 있습니다. FW는 메뉴의 하단에 표시됩니다.*


*위 그래픽은 현재 제품을 반영하지 않을 수 있으며 단지 예시일 뿐입니다.
