Elo ECMG4를 독립형 컴퓨터 모듈로 사용하기

이 글은 Elo ECMG4를 IDS 디스플레이와 독립적으로 작동하는 방법을 설명합니다. 이를 통해 ECMG4를 HDMI 입력이 있는 모니터에 연결하여 테스트, 스테이징 또는 프로비저닝할 수 있습니다.

필요한 하드웨어

• Elo ECMG4 컴퓨터 모듈: https://www.elotouch.com/accessories-ecmg4.html
• HDMI가 장착된 모니터 (이 가이드에서 사용되는 예: Elo 1099L 실외 오픈 프레임 모니터 )
• Elo 컴퓨터 모듈용 0.35M 어댑터 케이블 C14 – Elo P/N: E766781
• 북미 1.8m (6피트) 전원 케이블 C13 – Elo P/N: E593865
  • 또는 이 트립라이트의 C13 전원 케이블 을 사용할 수 있습니다.
• HDMI 케이블 예제는 여기에서 확인할 수 있습니다.
• USB 터치 케이블 (터치 모니터에 연결할 때만 필요) 예제는 여기에서 확인할 수 있습니다.
• 전원 스위치가 있는 전원 스트립 – Elo P/N: E765397
  • 또는 이 트립라이트의 전원 스트립 을 사용할 수 있습니다.

연결 단계

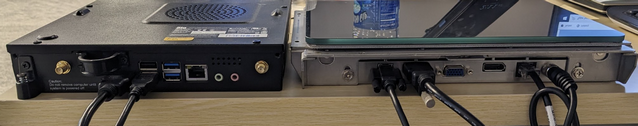

1. HDMI 케이블을 모니터와 ECMG4 사이에 연결합니다. 터치 모니터를 사용하는 경우 USB 터치 케이블도 연결합니다.

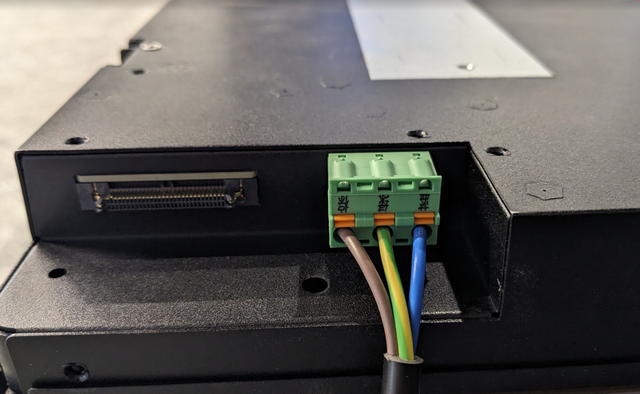

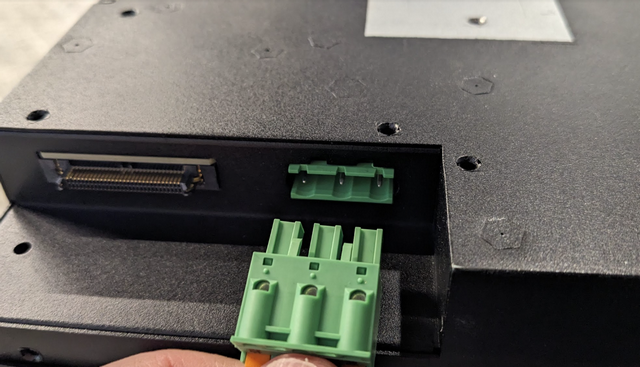

2. 0.35M 어댑터 케이블 C14를 ECMG4 컴퓨터 모듈에 연결합니다.

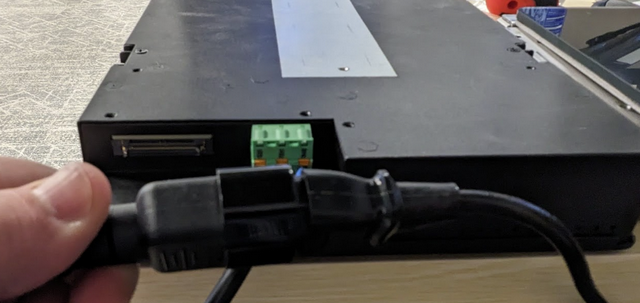

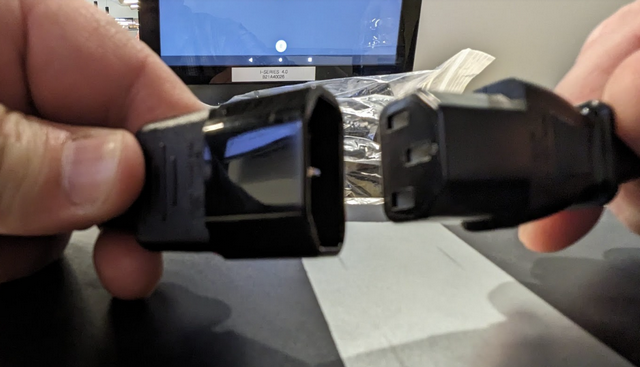

3. C13 전원 케이블을 어댑터 케이블의 C14 연결에 연결합니다.




4. 전원 스위치가 있는 전원 스트립이나 스위치 전원 콘센트에 C13 전원 케이블을 플러그로 꽂아 전원을 연결합니다.

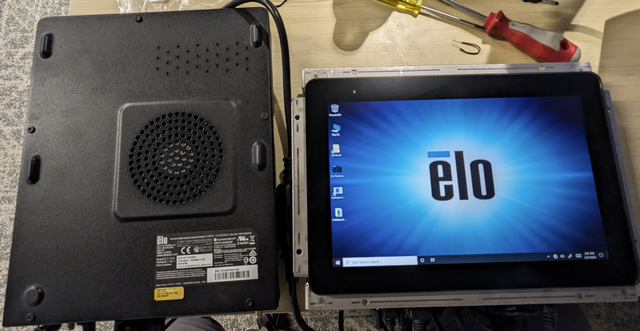

5. 모니터에 비디오 출력이 나타나는지 확인하고 시스템이 부팅되기 시작합니다.



BIOS에서 전원 설정 변경

AC 전원이 공급될 때 ECMG4가 자동으로 켜지도록 하려면 아래 BIOS 설정을 변경하십시오.

1. 부팅 중에 연결된 키보드에서 DEL 키를 눌러 시스템 BIOS에 들어갑니다.

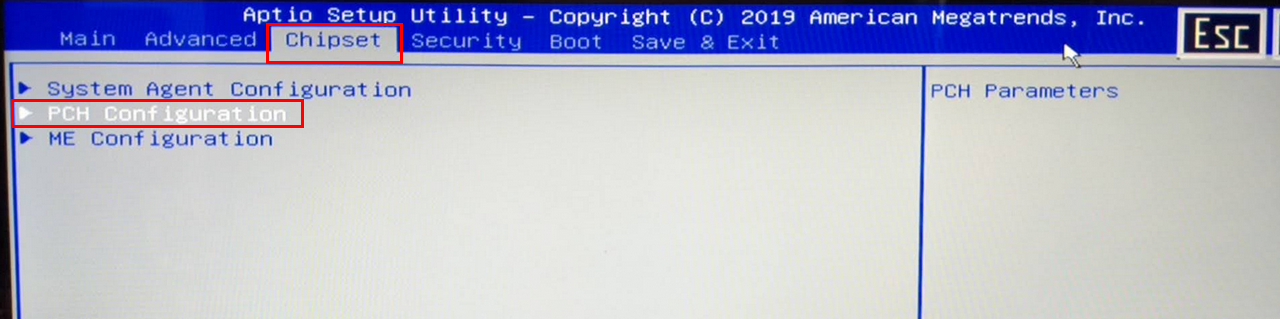

2. Chipset으로 이동한 다음 Chipset PCH Configuration을 선택합니다.

   Chipset PCH Configuration" width="1280" height="319" /

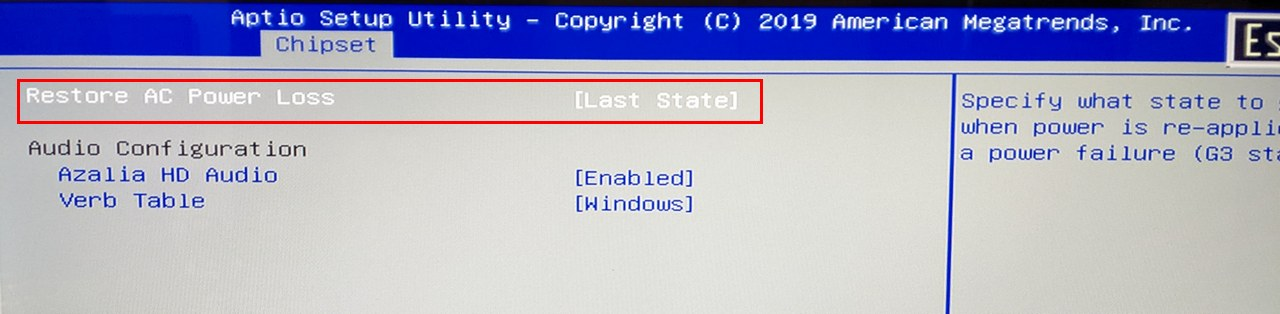

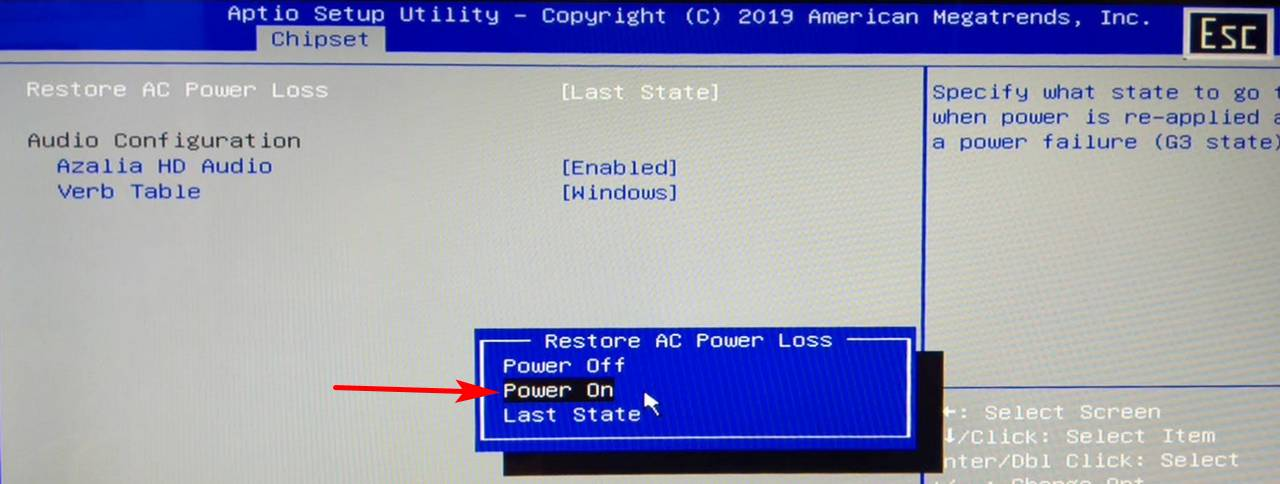

3. Restore AC Power Loss를 찾습니다. 기본적으로 이것은 Last State로 설정되어 있습니다. 이를 Power On으로 변경합니다.

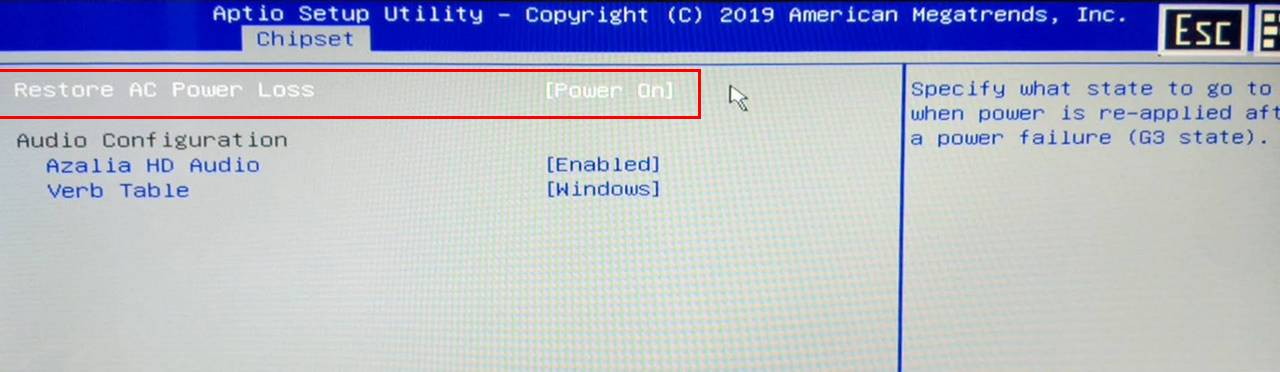

   필수: Restore AC Power Loss를 Power On으로 설정하여 전원이 공급될 때마다 ECMG4가 자동으로 부팅되도록 합니다.






4. 변경 내용을 저장하고 BIOS를 종료합니다. 이제 AC 전원이 공급될 때 ECMG4가 자동으로 켜져야 합니다.
