Elo Wallaby™ Pro 셀프 서비스 스탠드의 ADA 키패드 장착 및 통합 가이드
대상: 공용 / Elo 고객, 키오스크 통합자 및 현장 기술자
문서 종류: 하드웨어 액세서리 및 키오스크 통합 가이드
Elo Wallaby™ Pro 셀프 서비스 스탠드에는 상업용 보조 키패드인 Storm Interface Audio Nav 6 내비게이션 및 오디오 지원 모듈과의 원활한 통합이 가능한 전용 ADA 준수 장착 브래킷이 포함되어 있습니다.
포함된 브래킷 및 하드웨어

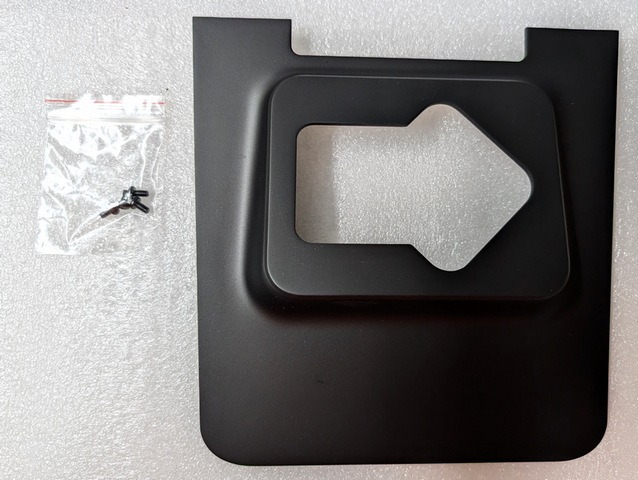

스탠드 패키지에는 맞춤형 시트 메탈 ADA 어댑터 플레이트와 필요한 고정 하드웨어가 포함되어 있습니다:
장착 및 설치 단계
-

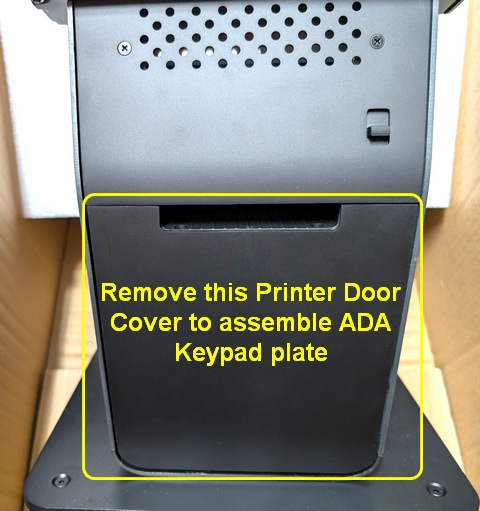

프린터 도어 커버 제거: Wallaby Pro 스탠드의 전면 하우징에서 키패드 모듈이 위치할 곳의 블랭킹 플레이트 / 프린터 도어 커버를 제거합니다.
-

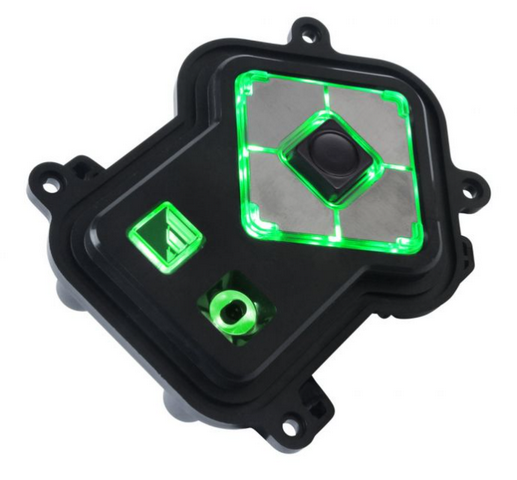

ADA 보조 키패드 준비: 호환 가능한 보조 키패드 장치(예: Storm Interface Audio Nav 6)를 정렬합니다.
-
키패드를 장착 플레이트에 부착: 제공된 나사를 사용하여 키패드를 ADA 어댑터 장착 플레이트의 뒷면에 고정합니다.
-

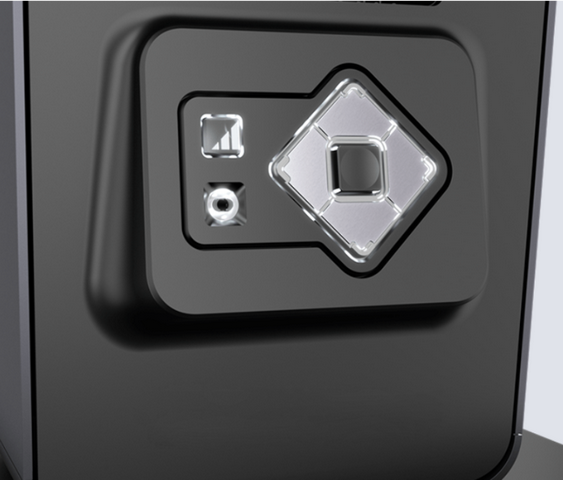

조립체를 스탠드에 설치: 완성된 ADA 플레이트 조립체를 Wallaby Pro 키오스크 섀시의 전면 컷아웃에 고정합니다.

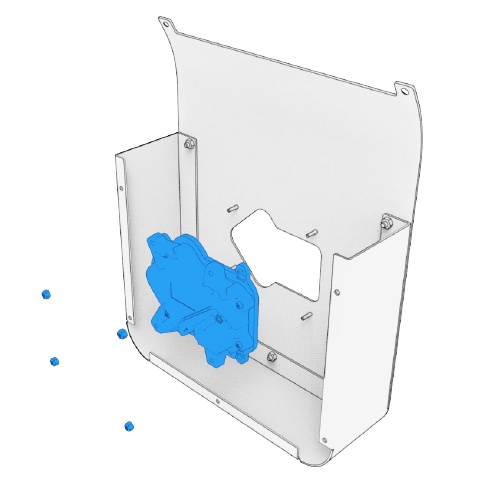

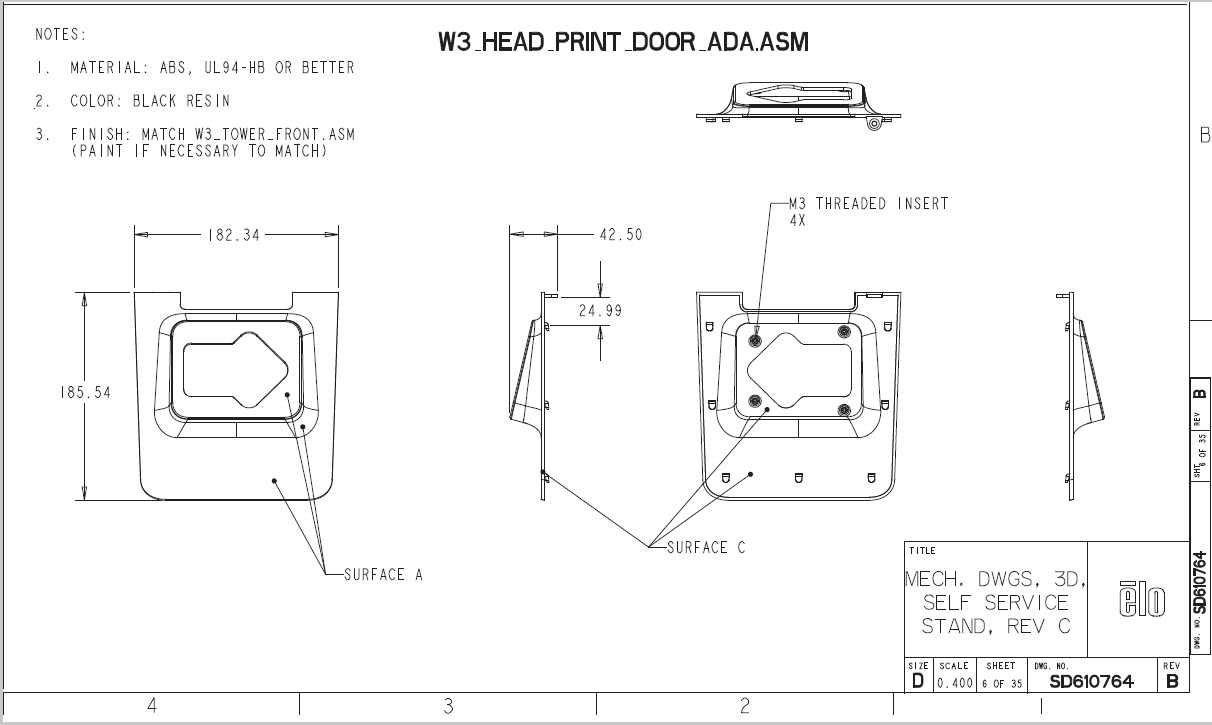

기계적 치수 및 폭기 도면
✔ 준수 참고: 보조 오디오 내비게이션 키패드를 설치하면 대화형 셀프 서비스 키오스크 배치가 연방 ADA 접근성 도달, 촉각 및 오디오 내비게이션 지침을 준수하게 됩니다.
