Elo/Zebra 2D 바코드 스캐너 구성 가이드

이 포괄적인 가이드는 Elo/Zebra 2D 바코드 스캐너 모델 SE4720 및 SE4107에 대한 기본 동작, 구성 및 문제 해결을 다룹니다.

지원되는 바코드 스캐너

E384627 - Elo Edge Connect 2D 바코드 스캐너 (4720) 블랙
E454122 - Elo Edge Connect 2D 바코드 스캐너 (4720) 화이트
E245047 - Elo Edge Connect 2D 바코드 스캐너 (4107) 블랙
E454318 - Elo Edge Connect 2D 바코드 스캐너 (4107) 화이트

주요 차이점 요약

SE4720 장점

✅ 확장된 스캔 범위 - 최대 30" (76.2 cm)
✅ 더 넓은 수평 시야 각도 - 48°
✅ 장거리 스캔 애플리케이션에 최적

SE4107 장점

✅ 더 컴팩트한 디자인 - 31% 더 얇음 (1.05" vs 1.40")
✅ 더 가벼움 - 31% 더 가벼움 (0.049 lbs vs 0.071 lbs)
✅ 더 높은 해상도 - 1280 x 960
✅ 더 넓은 수직 시야 각도 - 33.5°
✅ 공간 제약이 있는 설치에 최적

기본 동작

스캐너를 USB를 통해 처음 연결하면 다음과 같은 경험을 하게 됩니다:

초기 연결

스캐너가 전원 및 성공적 초기화를 확인하기 위해 세 번의 비프음을 발생시킵니다.

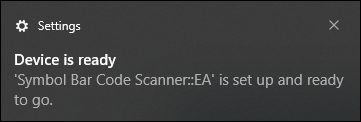

Windows PC에서 오른쪽 하단 작업 표시줄에 알림이 표시될 수 있습니다:

"장치가 준비되었습니다. Symbol Bar Code Scanner::EA가 설정되어 준비되었습니다."

스캐너 준비 상태를 보여주는 Windows 알림

시각적 표시기

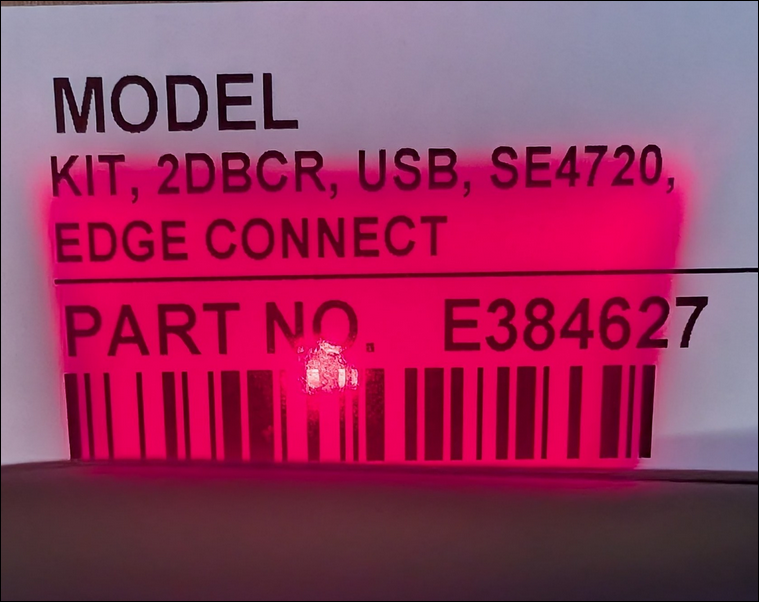

SE4720 스캐너의 빨간 조명 LED는 역삼각형 패턴으로 계속 켜져 있습니다.

빨간 LED 조명이 켜져 있는 SE4720 스캐너

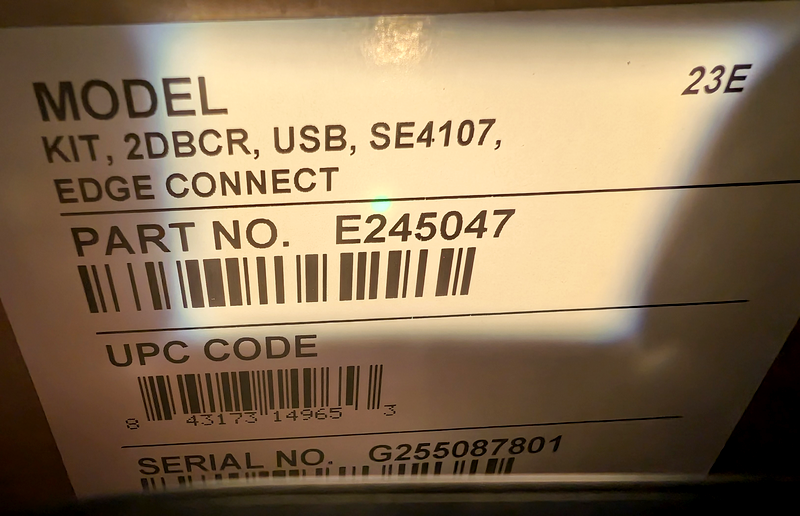

SE4107 스캐너의 흰색 조명 LED는 역삼각형 패턴으로 계속 켜져 있습니다.

흰색 LED 조명이 켜져 있는 SE4107 스캐너

스캔 작업

모션이나 물체가 센서 앞을 지나갈 때 레이저 조준기가 자동으로 활성화됩니다.
바코드 스캔이 성공하면 스캐너가 비프음을 발생시킵니다.
구성 바코드는 QIG에 포함되어 있습니다.

테스트용 샘플 바코드

위의 바코드는 SE4720 및 SE4107 바코드 스캐너와 함께 제공되는 빠른 설치 가이드(QIG)에 포함되어 있습니다.

공장 기본 설정

이미징 인터페이스가 있는 SNAPI

SE4720 및 SE4107는 USB를 통해 SNAPI (Symbol Native API)를 사용하도록 공장에서 구성되어 있습니다. 이 고급 프로토콜은 다음을 가능하게 합니다:

바코드 데이터 전송
이미지 캡처 및 진단 기능에 대한 접근
Zebra의 소프트웨어 도구를 통한 구성 및 펌웨어 관리

참고: SNAPI는 호스트 시스템에 Zebra 드라이버 또는 Zebra Scanner SDK가 설치되어 있어야 합니다. 이 지원이 없으면 바코드 데이터가 메모장이나 브라우저 입력 상자와 같은 텍스트 필드에 나타나지 않습니다.

프레젠테이션 모드

프레젠테이션 모드에서는 스캐너가 핸즈프리로 작동합니다:

모션이나 바코드를 감지할 때 자동으로 조준기 및 조명을 활성화합니다.
트리거 버튼 또는 소프트웨어 명령이 필요 없습니다.
키오스크, 고정 장착 설치 또는 카운터탑 설치와 같은 핸즈프리 애플리케이션에 최적입니다.

키보드 에뮬레이션 모드 사용

시스템이 SNAPI 프로토콜을 지원하지 않는 경우, USB 키보드 HID 에뮬레이션 모드로 전환하여 열린 텍스트 필드에서 바코드 데이터를 표시할 수 있습니다.

구성 단계

Elo/Zebra 스캐너와 함께 제공된 빠른 설치 가이드 (QIG)를 찾습니다.
가이드에서 "USB 키보드 HID"로 표시된 바코드만 스캔합니다.
QIG의 추가 바코드는 스캔하지 마십시오.

USB 키보드 HID 바코드 구성

이 설정은 스캐너를 표준 USB 키보드처럼 작동하게 하여, 스캔된 바코드 데이터를 키스트로크로 전송합니다.

참고: SE4720 또는 SE4107을 키보드 HID 에뮬레이션 모드로 구성하려면 프레젠테이션 모드를 활성화하고 각 스캔 후 Enter 키스트로크를 자동으로 추가해야 합니다. 이를 위해 이 문서에 첨부된 사용자 정의 바코드 레이블을 스캔하거나, 이 문서에 첨부된 사용자 정의 구성 파일을 업로드하기 위해 123Scan을 사용할 수 있습니다.

공장 기본값 복원

스캐너를 원래 구성으로 되돌리려면:

빠른 설치 가이드 (QIG)를 엽니다.
가이드에서 제공된 "기본값 복원" 바코드를 스캔합니다.

사용자 정의 바코드 레이블

이렇게 하면 모든 설정이 원래 공장 상태로 재설정됩니다.

Zebra의 123Scan 유틸리티 사용

스캐너 모델 인식

Zebra의 123Scan 유틸리티로 구성할 때:

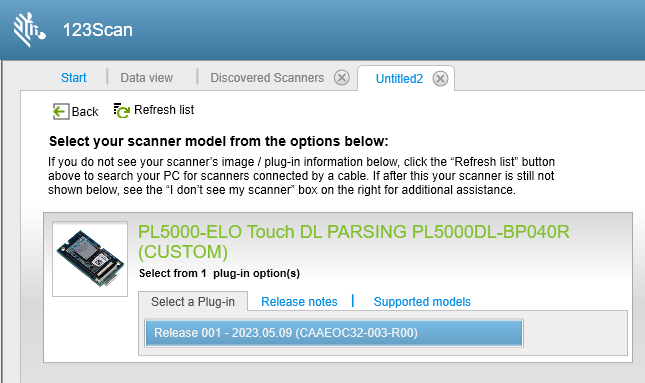

SE4720은 모델: PL500DL로 나타납니다 (SE4720 아님).

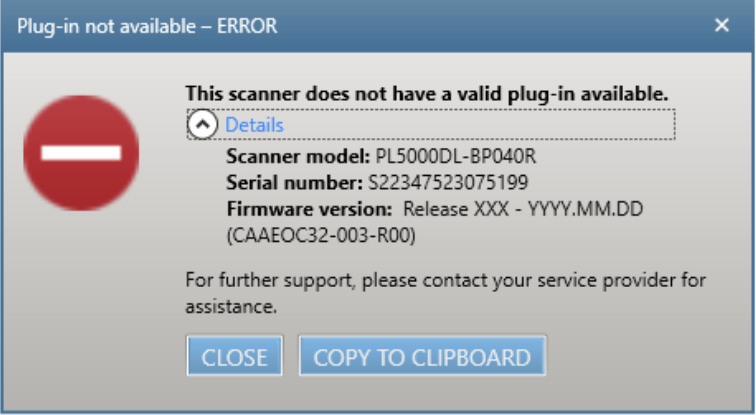

"이 스캐너에 사용할 수 있는 유효한 플러그인이 없습니다"라는 오류가 발생할 수 있습니다.

위의 오류가 발생하면 다음 문서를 방문하십시오: 왜 SE4720 스캐너에서 바코드 스캐너, 플러그인 사용 불가 오류가 발생합니까?

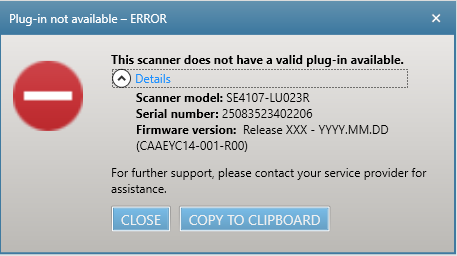

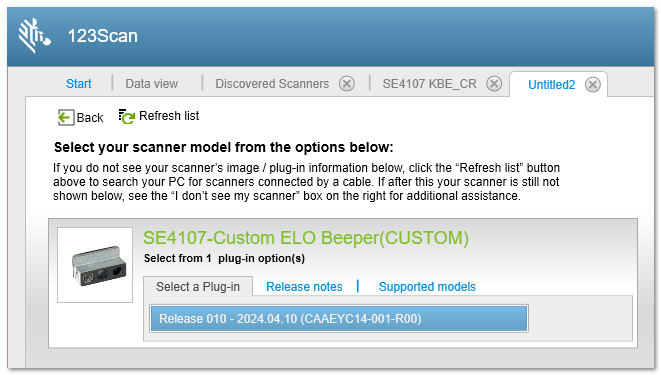

SE4107은 SE4107로 나타나지만 오류 메시지 "이 스캐너에 사용할 수 있는 유효한 플러그인이 없습니다."가 표시될 수 있습니다.
