Elo Edge Connect 10-Key Keypad – 빠른 설치 가이드

이 문서에서는 호환되는 Elo 터치스크린 모니터와 함께 사용할 때 Elo Edge Connect 10-Key Keypad (ELO-KIT-KEYPAD-1523L-1723L)의 설치 지침을 제공합니다.

지원되는 디스플레이

• Elo 1523L 터치스크린 모니터
• Elo 1723L 터치스크린 모니터

패키지 내용물

• 1 × 10-Key Keypad
• 1 × Edge Connect 케이블
• 1 × 1523L용 브래킷
• 1 × 1723L용 브래킷
• 2 × 평머리 나사 (M4 × 18 mm)
• 2 × 팬머리 나사 (M3 × 6 mm)
• 4 × 평머리 나사 (M3 × 7 mm)

키패드 설치

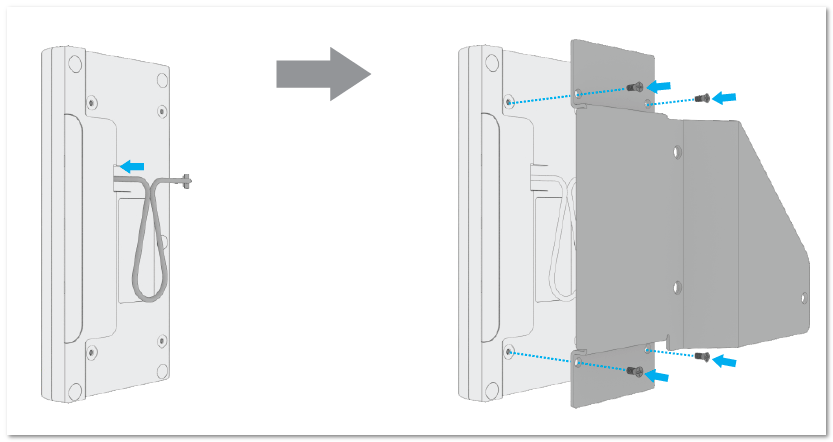

1단계: 브래킷에 키패드 부착

1. 케이블을 키패드에 연결합니다.
2. 1523L 또는 1723L 모니터에 적절한 브래킷을 선택합니다.
3. 키패드를 브래킷에 장착합니다.
4. 키트의 M3 × 7 mm 평머리 나사 4개를 사용하여 키패드를 고정합니다.

이미지: 케이블이 연결된 키패드와 브래킷

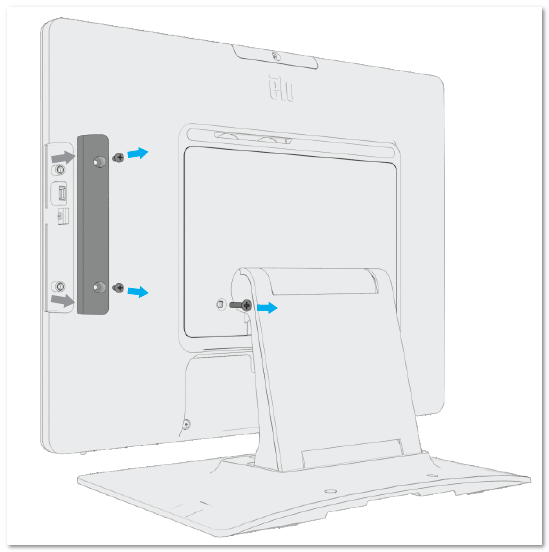

2단계: 모니터 준비

1. 주변 장치 커버에서 나사 2개를 제거합니다.
2. 주변 장치 커버를 분리합니다.
3. 모니터 스탠드에서 나사를 제거합니다.

이미지: 주변 장치 커버 및 스탠드 나사 제거

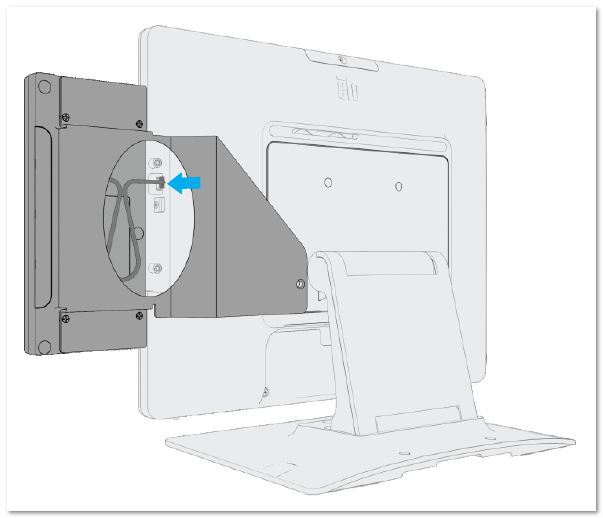

3단계: 케이블을 모니터에 연결

1. 키패드 케이블을 모니터 Edge Connect 포트에 연결합니다.

이미지: 키패드에서 모니터로 연결된 케이블

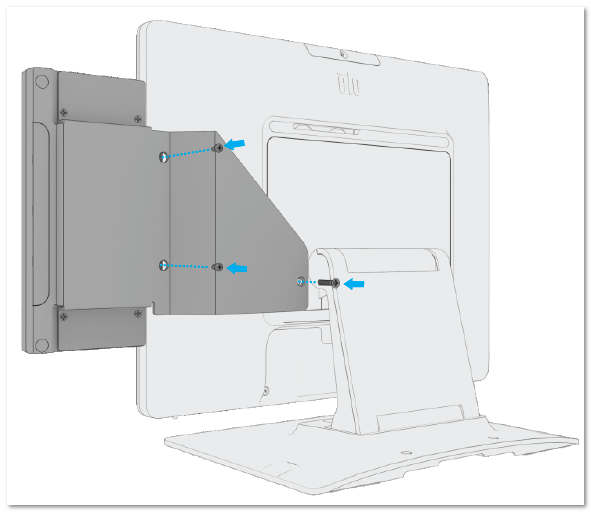

4단계: 키패드 조립 고정

1. 키패드와 브래킷 조립체를 모니터에 장착합니다.
2. M3 × 6 mm 팬머리 나사 2개로 고정을 시작합니다.
3. M3 × 18 mm 평머리 나사 2개를 설치합니다.
4. 모든 나사를 조여 설치를 완료합니다.

이미지: 모니터에 고정된 키패드와 브래킷

선택적 MSR Edge Connect (E001002) 설치

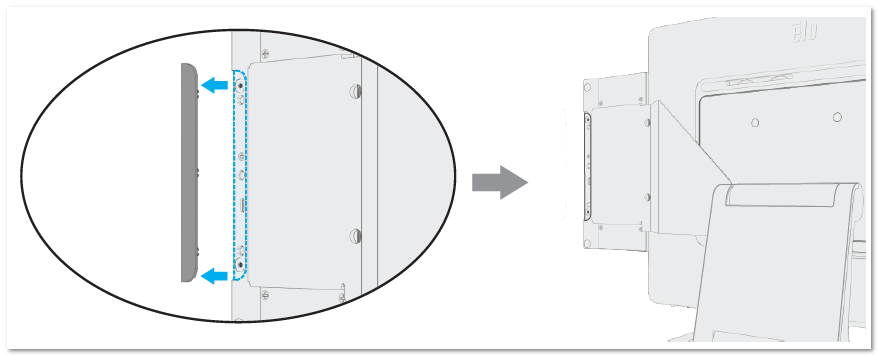

1단계: 엣지 커버 제거

1. 키패드에서 엣지 커버를 제거하여 주변 해치가 보이도록 합니다.

이미지: 키패드에서 제거된 엣지 커버

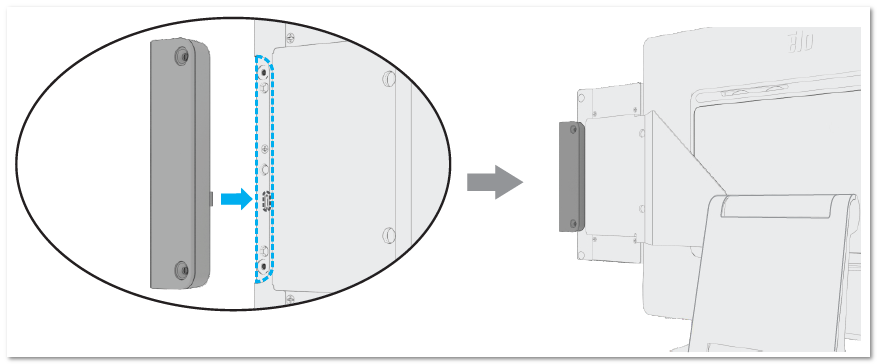

2단계: MSR 설치

1. MSR을 주변 해치에 부드럽게 눌러 넣습니다.
2. 커넥터가 완전히 연결되었는지 확인합니다.

이미지: 주변 해치에 삽입된 MSR

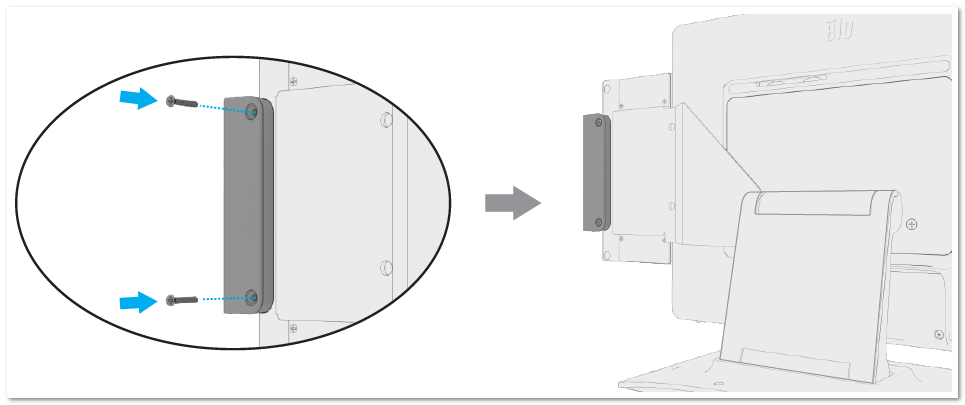

3단계: 나사로 MSR 고정

1. M3 × 18 mm 평머리 나사 2개를 설치합니다.

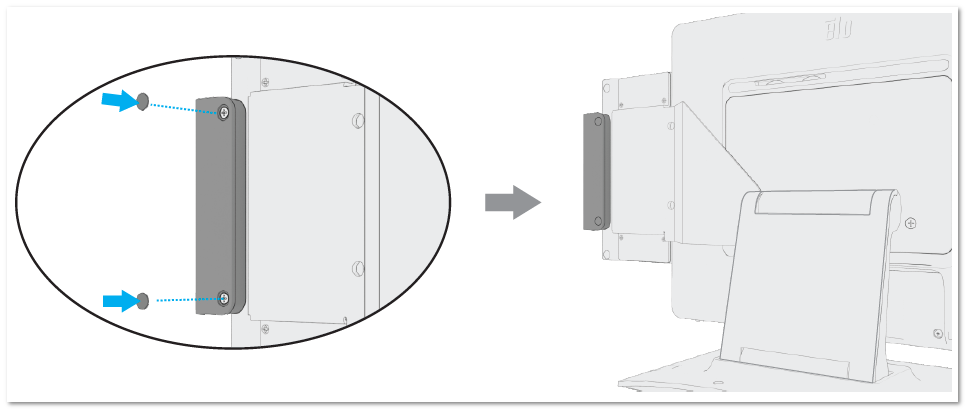

4단계: 마일러 커버 적용

1. 포함된 마일러 커버의 보호 필름을 제거합니다.
2. 노출된 나사 위에 커버를 놓습니다.

이미지: 나사 위에 적용된 마일러 커버

참고 사항 및 모범 사례

• 설치 전에 시스템 전원을 끄는 것이 권장됩니다.
• 사용하기 전에 모든 나사를 완전히 조여 주십시오.
• Edge Connect 주변 장치를 강제로 장착하지 마십시오.
