Dit artikel biedt informatie en specificaties over de E211544 GPIO-kabel

Hieronder vindt u informatie over de E211544 GPIO-kabel die wordt gebruikt op de Android AIO-systemen van Elo; I-Series en Backpack. Deze kabel wordt aangesloten op een GPIO-poort op Elo-producten die deze functie hebben. Het ene uiteinde heeft een connector voor aansluiting op het product, het andere uiteinde zijn losse draden om verbinding te maken met de GPIO-oplossing of connector van de klant.

Elo-producten met GPIO-ondersteuning:

• Één uitgang met 5V/200mA.
• Twee ingangen (“1”=5V, “0”=GND).

Onderdeelnummer Elo GPIO-kabel: E211544: KIT, GPIO-kabels voor AAiO
Beschrijving: GPIO-port interface kabel voor I-Series all-in-one signage

Specificaties en Pin-Out:

• Stroom - 200 mA
• Spanning - 5 V
• Compatibiliteit - I-Series voor Android
• Kabel Pinout
  • Pin 1 – 5V Uitgang
  • Pin 2 – Ingangsverbinding 1
  • Pin 3 – Ingangsverbinding 2
  • Pin 4 – Aarde
  • Pin 5 – Aarde
• Afmetingen - 1.8 m

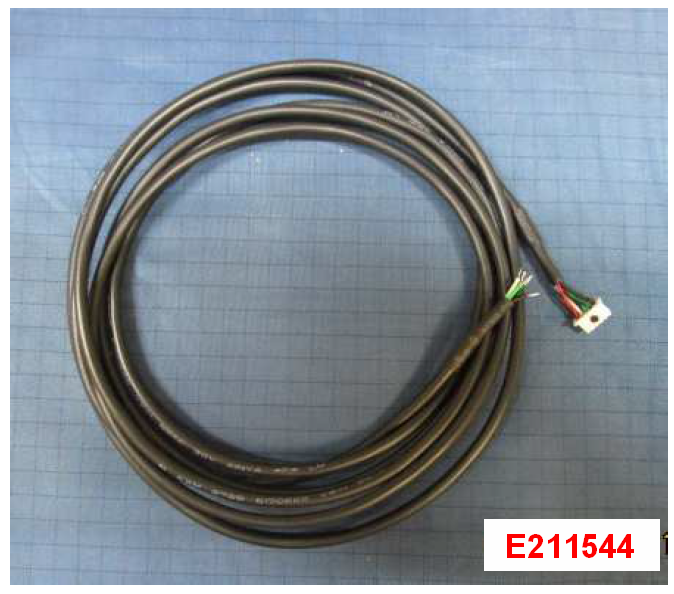

Foto:

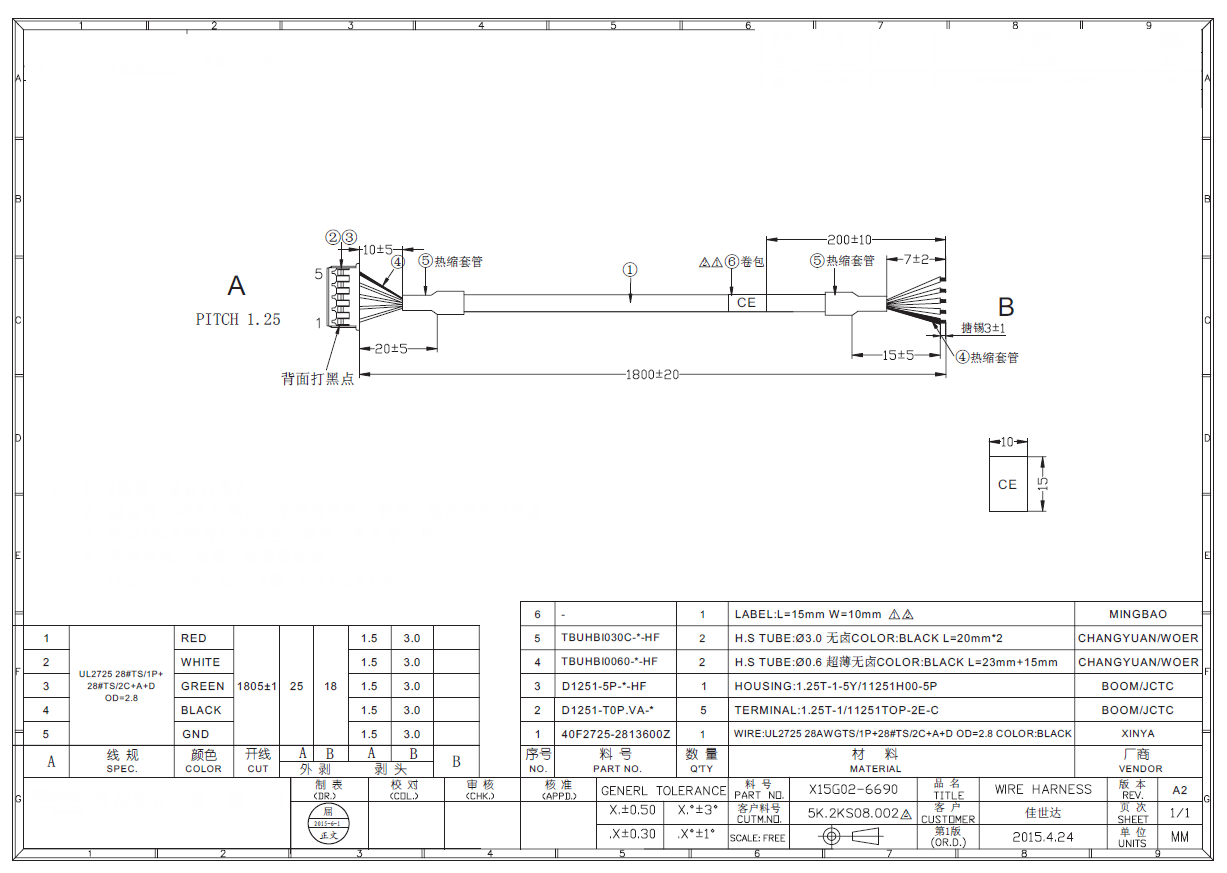

Tekening:
