Dit artikel legt uit hoe u de Wi-Fi-adapter in Elo legacy X-Series AIO touchcomputers kunt verwijderen of vervangen.

Deze gids is bedoeld voor IT-ingenieurs, systeemingenieurs, elektrotechnici en eindgebruikers. Als u na het volgen van deze gids extra hulp nodig heeft, neem dan contact op met Elo Technical Support op www.elotouch.com.

Vereiste Apparatuur

• Vlakke beschermende ondergrond
• Elo X-Series AIO Touchcomputer
• Kleine Phillips-schroevendraaier
• Isolatieband, als de Wi-Fi-adapter niet wordt vervangen
• Vervangende Wi-Fi-adapter, als de module wordt vervangen

Procedure

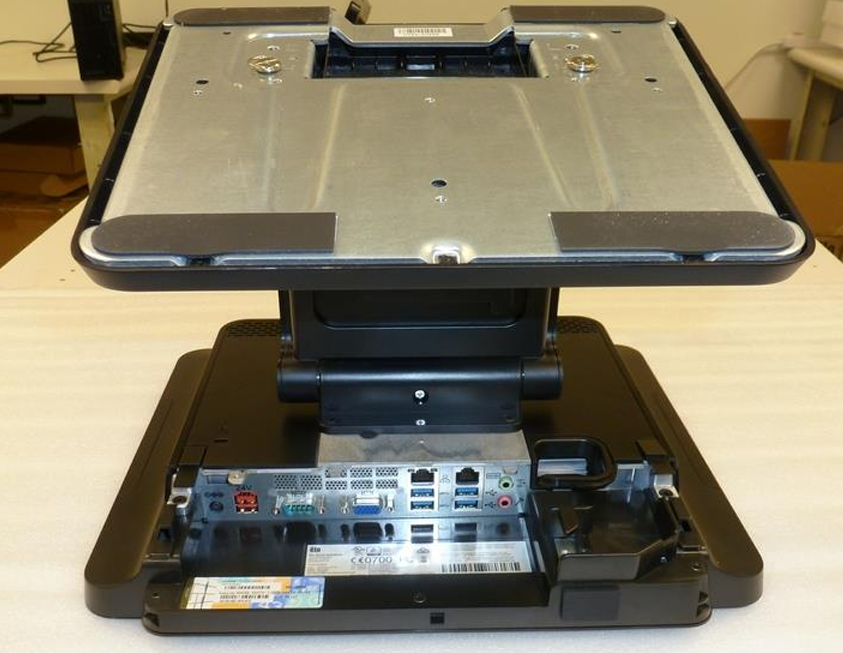

1. Plaats het apparaat op een beschermende ondergrond
   Plaats de X-Series eenheid met de voorkant naar beneden op een vlakke beschermende ondergrond.

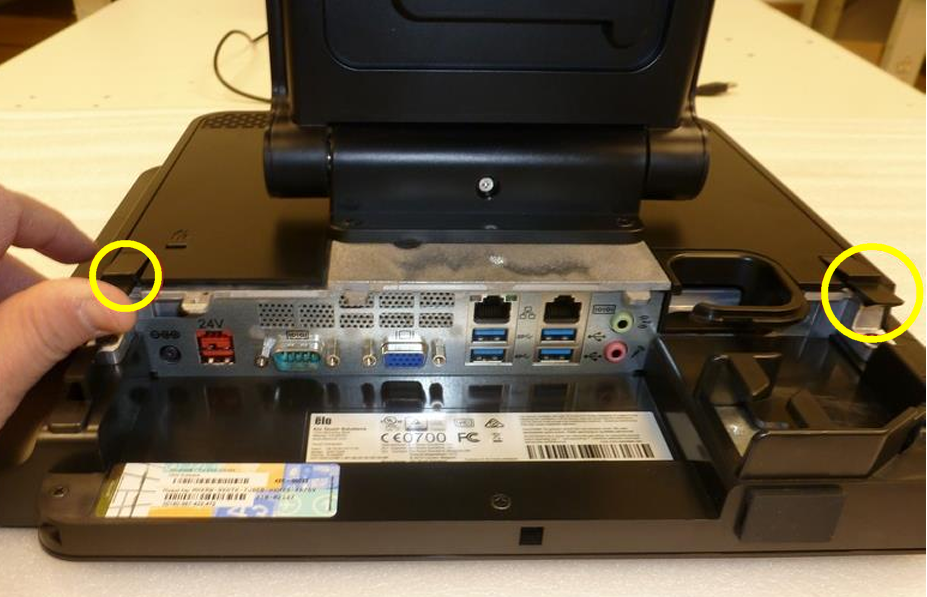

2. Verwijder de achterklep
   Trek de twee lussen aan de onderkant van de achterklep omhoog en duw vervolgens omhoog en naar voren om de klep te verwijderen.

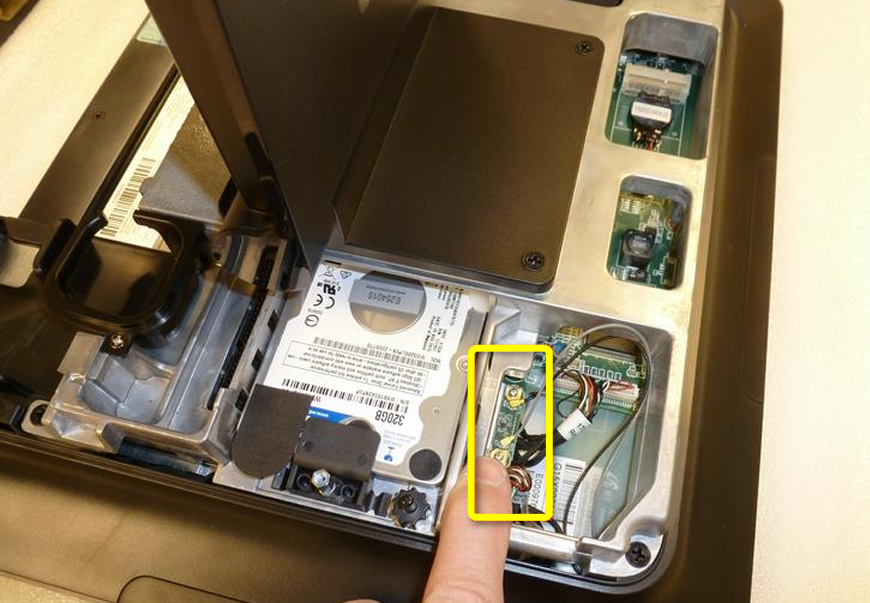

3. Ontkoppel de antennekabels
   Zoek de Wi-Fi-adapter in de rechterbovenhoek van de eenheid en ontkoppel de zwarte en grijze antennedraden van de adapter.

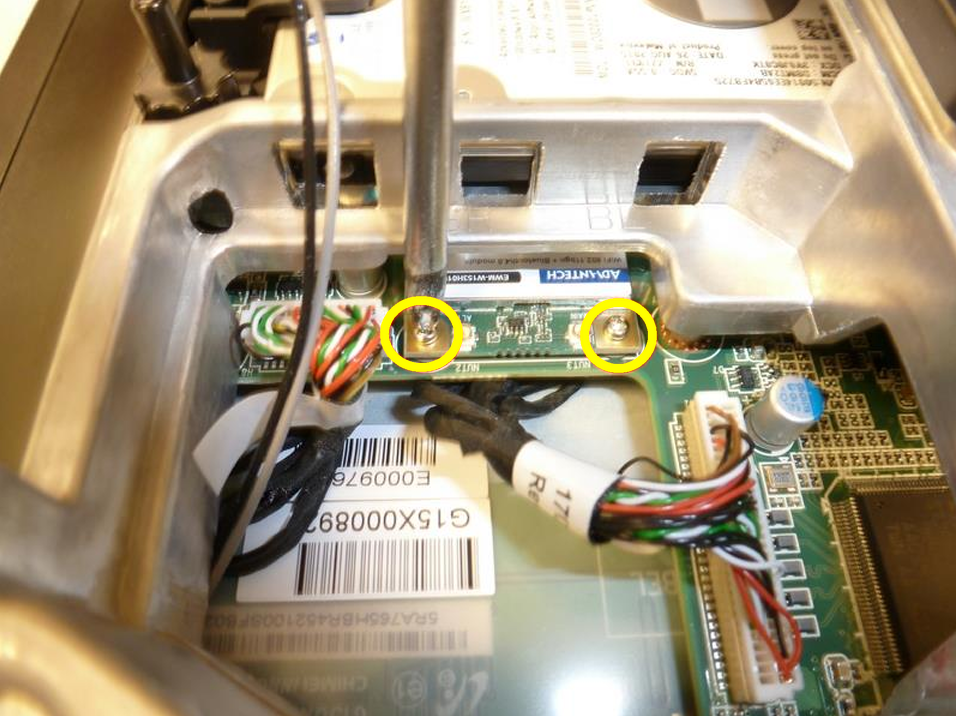

4. Verwijder de schroeven van de adapter
   Gebruik een kleine Phillips-schroevendraaier om de twee schroeven die de Wi-Fi-adapter bevestigen te verwijderen.

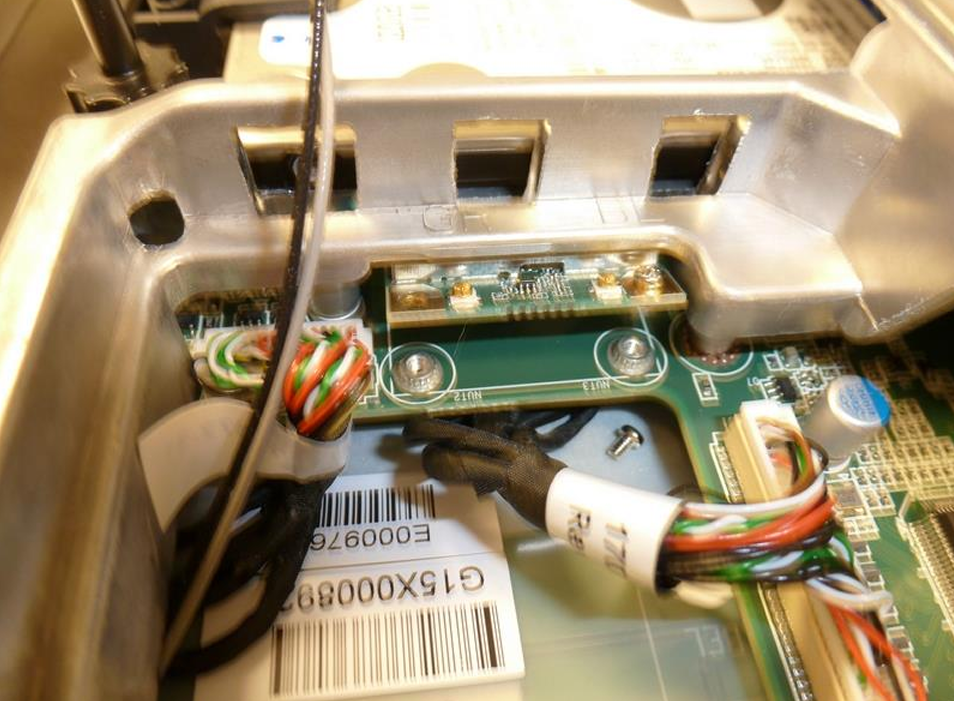

5. Til de Wi-Fi-adapter op

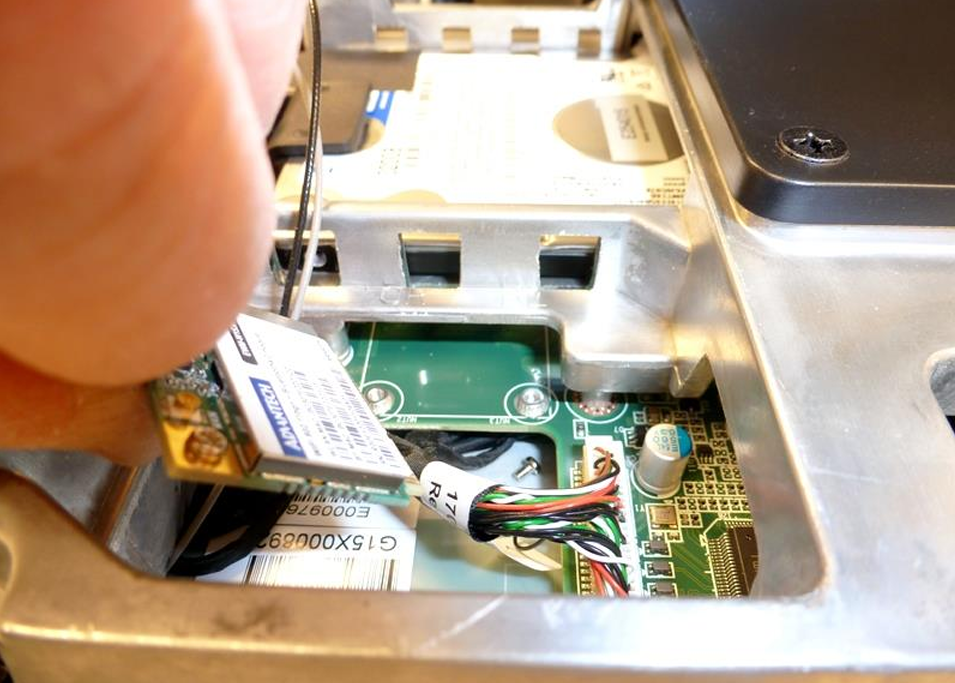

6. Verwijder de adapter
   Verwijder de Wi-Fi-adapter voorzichtig uit de eenheid.

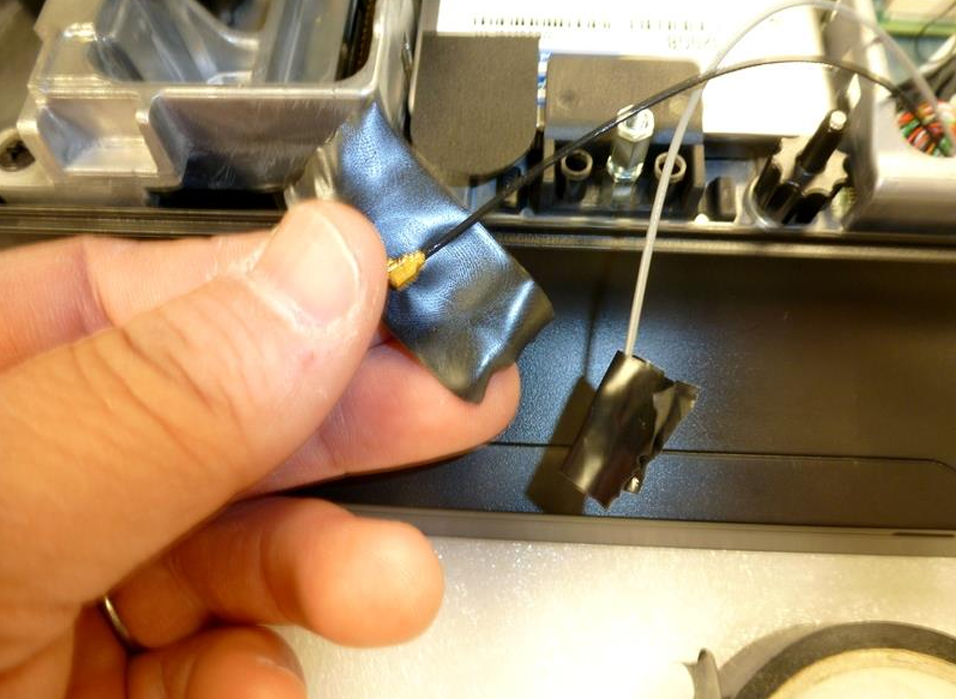

7. Installeer de vervangende adapter of bescherm de connectoren
   Als de Wi-Fi-adapter niet wordt vervangen, wikkel dan de antenneconnectoren met isolatieband om te helpen ongewenste elektrische kortsluitingen te voorkomen. Als u een vervangende adapter installeert, schuif dan de nieuwe adapter in de sleuf en monteer de eenheid opnieuw door de vorige stappen omgekeerd uit te voeren.

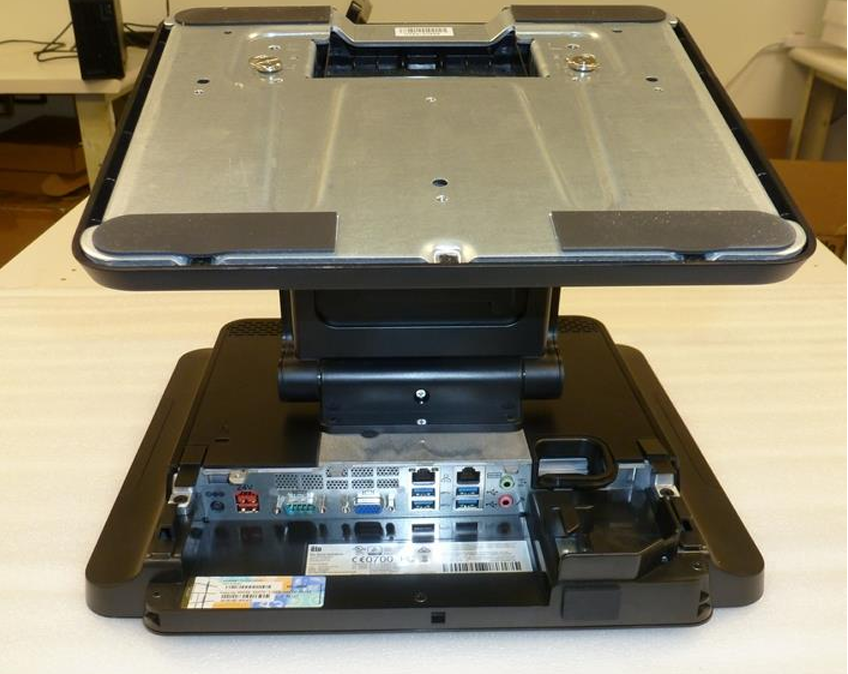

8. Herinstalleer de achterklep
   Plaats de achterklep terug om de procedure te voltooien.



Aanvullende Notities

• Hanteer de antenneconnectoren voorzichtig om te voorkomen dat de connectorpinnen beschadigd raken.
• Bewaar verwijderde schroeven op een veilige plaats tijdens de demontage.
• Monteer de eenheid opnieuw in omgekeerde volgorde van demontage.
