Hoe de CMOS-batterij in Elo X-Series AiO TouchComputers te vervangen

Doelgroep: Publiek / Elo Klanten, Field Service Technici & Integrators

Artikeltype: Hardware Service & Vervangingsgids

Deze procedure biedt stapsgewijze instructies voor het veilig openen, verwijderen en vervangen van de Real-Time Clock (RTC) / CMOS-batterij in Elo X-Series All-In-One (AiO) TouchComputers.

Benodigd vervangend onderdeel

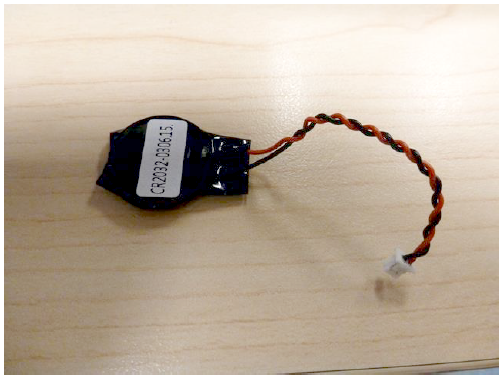

• Batterijtype: Standaard 3V Lithium CR2032 CMOS-batterij met draadaansluitingen en 2-pins Molex/JST micro-connector (vooraf gewikkeld met een kleefachterkant).

Vervangingsstappen

1. Positioneer de eenheid: Plaats de X-Series eenheid met de voorkant naar beneden op een schone, zachte beschermmat of antistatische schuimoppervlak om krassen op het touchscreen te voorkomen.

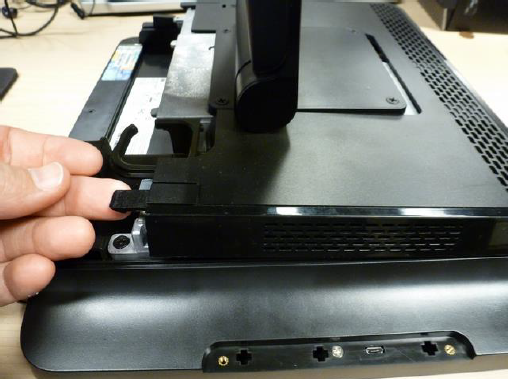

2. Verwijder de achterklep: Grijp de twee duimontgrendelknoppen aan de onderkant van de achterste kunststof behuizing, trek voorzichtig omhoog en schuif de klep omhoog en vooruit weg van het chassis.

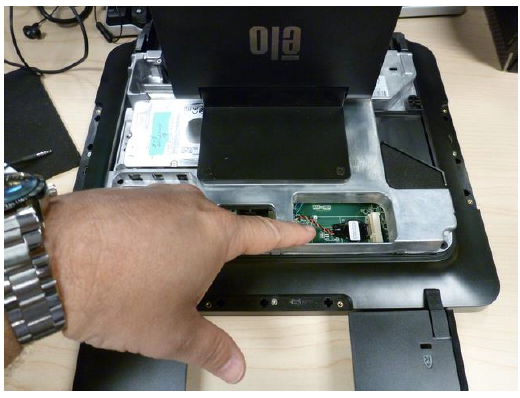

3. Zoek de CMOS-batterij: De CMOS-batterij is gemonteerd in het bovenste gedeelte van de displaykopassemblage.

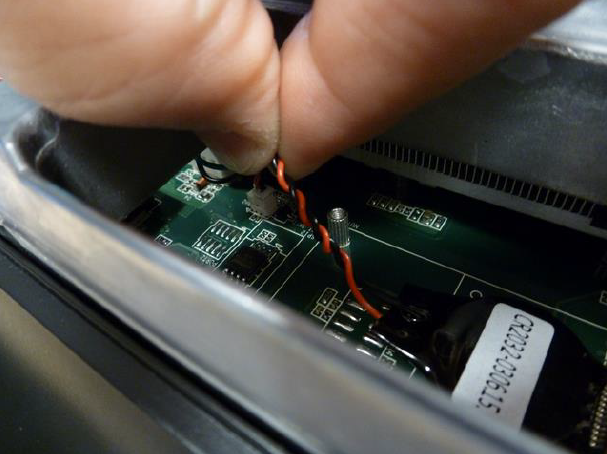

4. Koppel de batterijbedrading los: Koppel de dradenconnector van de hoofdplatina los door de connectorbehuizing stevig vast te pakken en recht omhoog te trekken.

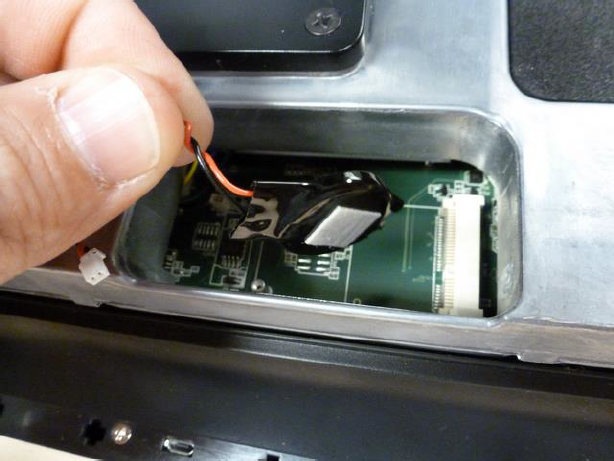

5. Verwijder de batterij: De batterij is met dubbelzijdige kleefband aan de chassisplaat bevestigd. Til de batterij voorzichtig op en trek deze omhoog totdat de lijm loskomt.



6. Installeer de nieuwe batterij: Bevestig de vervangende CR2032-batterij met draad in positie met behulp van kleefband, sluit de 2-pins connector stevig aan op de hoofdplatina en installeer de achterste chassiscover opnieuw.
