Hoe u de moederbord BIOS bijwerkt op Elo X-Series Rev. A, All-in-One Touchcomputers (Q87 Chipset)
Publiek: Publiek / Elo Klanten, IT Ondersteuning, Field Service Engineers & Integrators
Artikeltype: Legacy Hardware Onderhoud & BIOS Flash Procedure
⚠️ Legacy Product Support Courtesymelding:
Dit artikel en de flashprocedure worden als een service gegeven voor legacy Elo X-Series AiO Touchcomputers die officieel Einde levensduur (EOL) hebben bereikt.
CRITISCH HARDWARECHECK: Elo X-Series eenheden zijn vervaardigd met twee verschillende moederbordarchitecturen: Intel H81 en Intel Q87. Deze procedure en firmware-pakket zijn EXCLUSIEF van toepassing op systemen met het Q87 moederbord. Proberen om dit BIOS-pakket op een H81 moederbord te flashen, zal de EEPROM beschadigen en het moederbord permanent beschadigen.
Vereiste Hardware & Software Downloads
| Artikel | Omschrijving & Downloadlinks |
|---|---|
| Doelhardware | Elo X-Series Rev. A, AiO Touchcomputer (Intel Q87 Moederbord) |
| USB Flash Drive | Standaard USB 2.0/3.0 flashdrive (geformatteerd als een DOS opstartschijf) |
| Q87 BIOS Pakket | Download Elo X-Series Q87 BIOS Update Bestanden (v113) |
| DOS Opstart Systeem Bestanden | Download DOS Systeem Opstart Bestanden |
| HP USB Formatter Tool |
HP USB Disk Storage Format Tool (Softpedia) (Derde partijhulpmiddel aangeboden voor formatting gemak; Elo is niet verantwoordelijk voor software van derden.) |
Stap-voor-Stap BIOS Flash Procedure
-

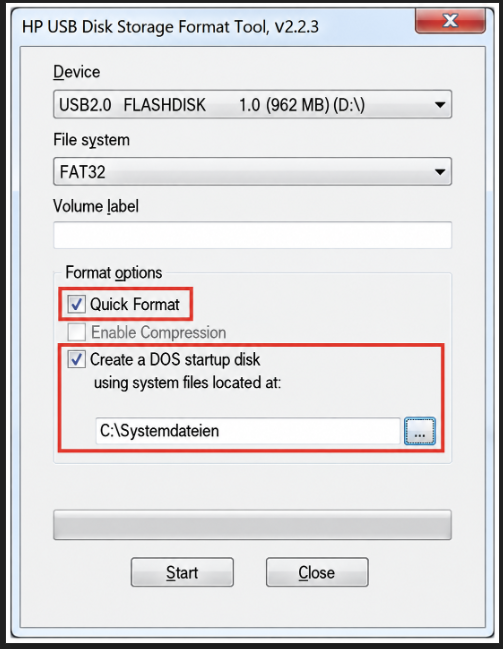

Maak een DOS-opstartbare USB-schijf:
Start de HP USB Disk Storage Format Tool als Administrator. Onder Format opties, vink Maak een DOS opstartschijf aan, selecteer met DOS-systeem bestanden gelegen op:, en blader naar de gedownloade en uitgepakte DOS-systeem bestandenmap. Klik op Start: -

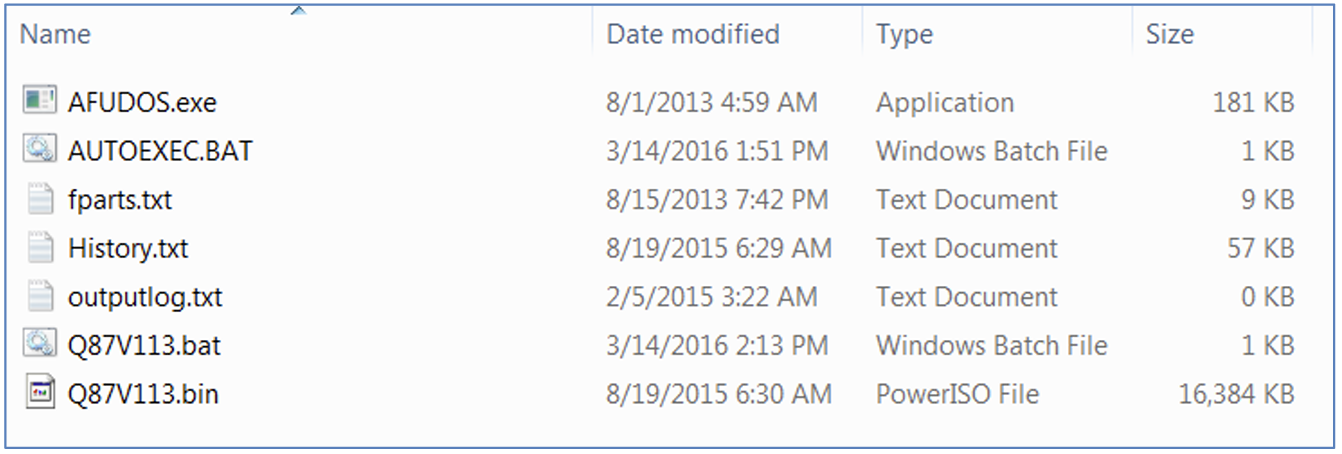

Kopieer BIOS Flash Bestanden naar USB:
Pak het gedownloadeQ87 BIOS (v113)archief uit en kopieer alle bestanden rechtstreeks naar de hoofdmap van uw opstartbare USB-flashdrive: -

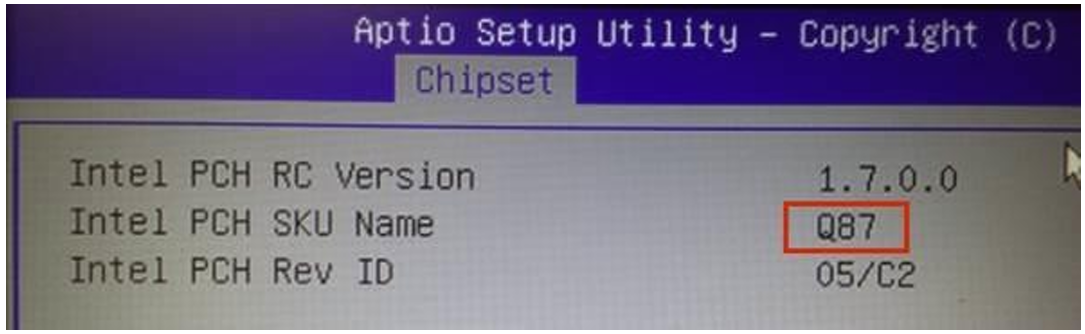

Verifieer Q87 Moederbord Architectuur:
Controleer opnieuw of uw doel systeem een Intel Q87 moederbord model is voordat u verder gaat: -

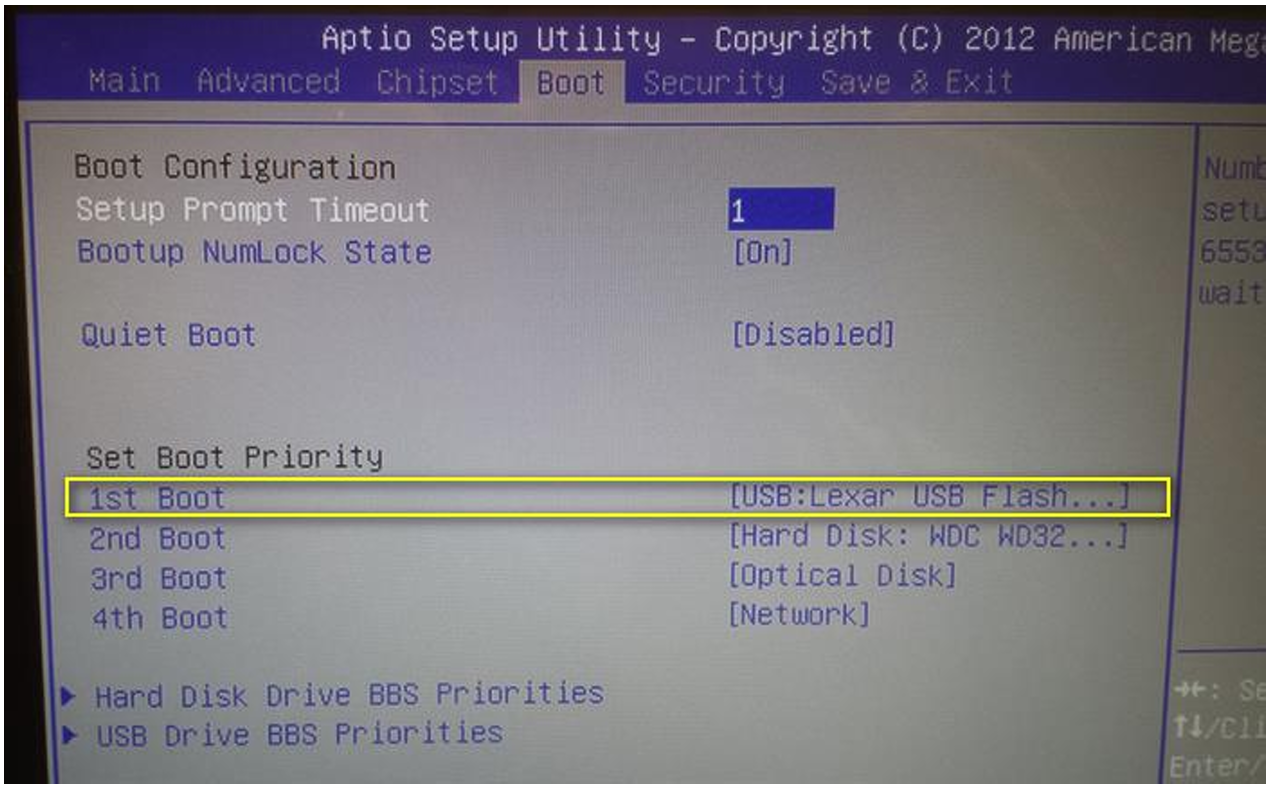

Configureer BIOS Opstartvolgorde:
Steek de voorbereide USB-schijf in de Elo X-Series eenheid. Zet de computer aan en tik herhaaldelijk op Del of F2 om de BIOS Setup utility te openen. Navigeer naar het tabblad BOOT en configureer de USB Flash Drive als Opstartoptie #1. Druk op F4 om wijzigingen op te slaan en af te sluiten: -

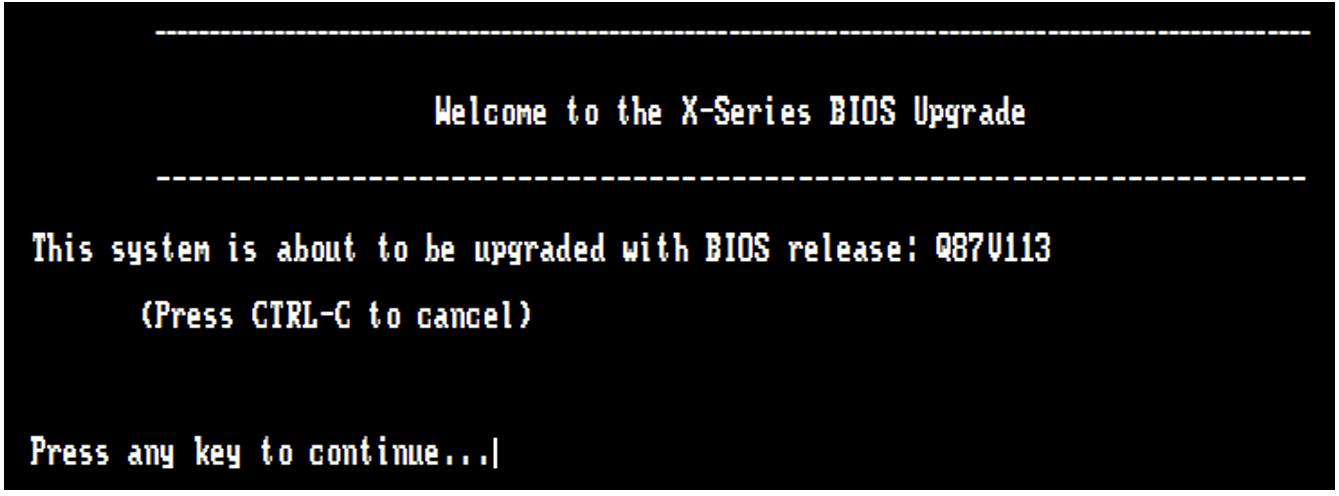

Boot in DOS Flash Utility:
Het systeem zal opstarten in de DOS-flashomgeving en de initialisatieprompt weergeven. Druk op een toets om de geautomatiseerde flashreeks te starten: -

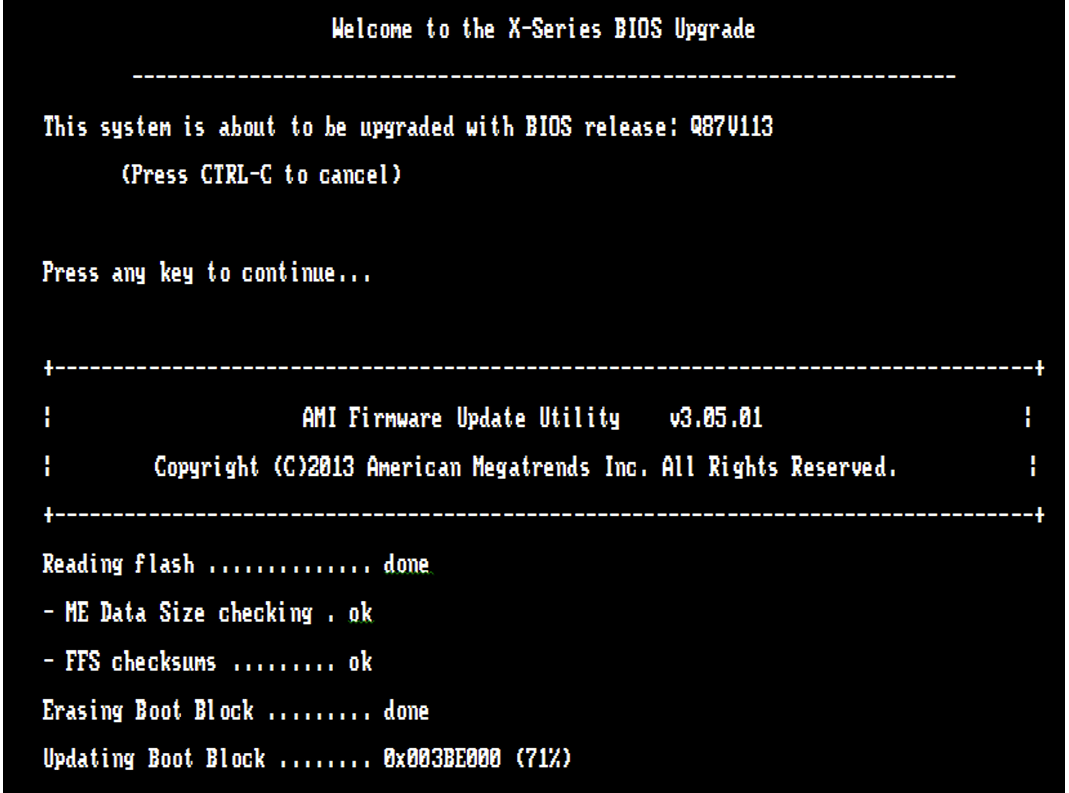

Flashuitvoering in uitvoering:
De flash-tool zal de EEPROM-blokken wissen, schrijven en verifiëren.⚠️ STOOR NIET: Zet de machine niet uit of trek de stekker eruit terwijl de flashroutine actief wordt uitgevoerd. -

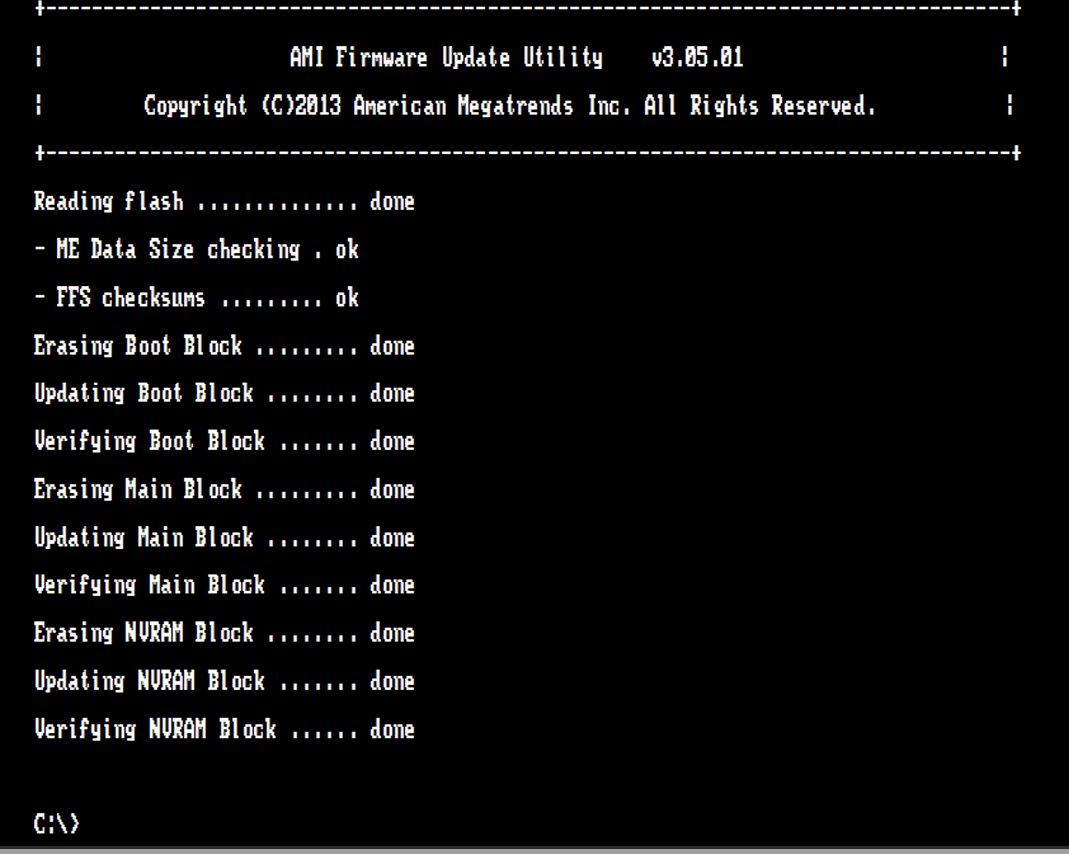

Flashing Voltooid:
Wanneer het flashproces succesvol is afgerond, keert de opdrachtregel terug naar de standaardC:\>prompt. Verwijder de USB-flashdrive en voer een power cycle uit op het systeem: -

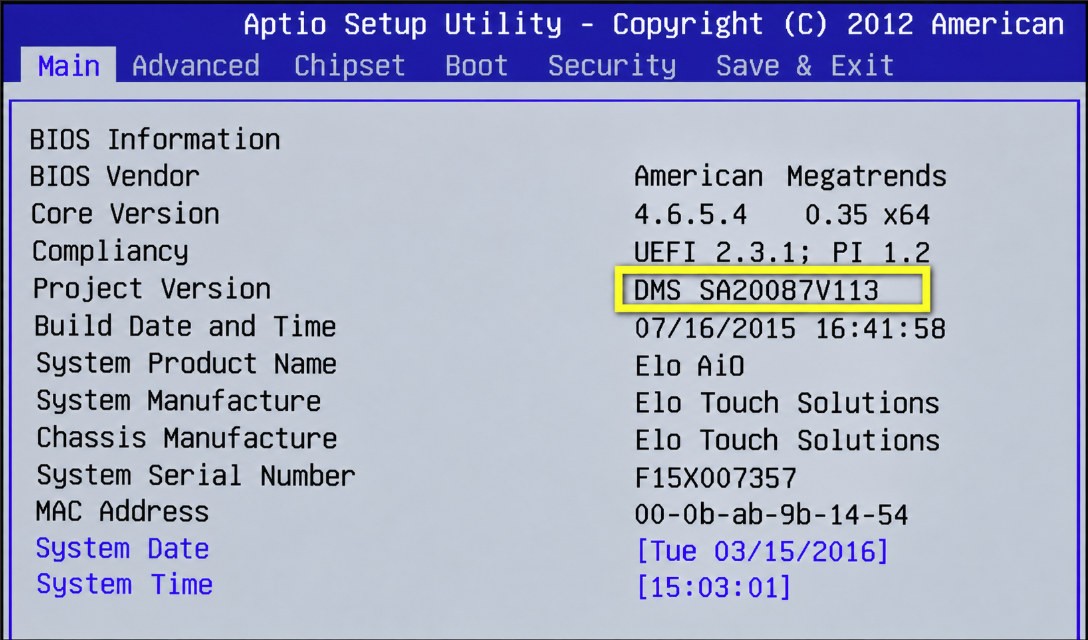

Verifieer BIOS Versie:
Zet het systeem aan en ga naar de BIOS-instelling. Onder het Hoofdpunt tabblad, controleer of de Projectversie regel de bijgewerkte versie weergeeft (bijv.V113):
