Dit artikel legt uit hoe u de CMOS-batterij in een Elo ECMG2B/C of ECMG3 computermodule vervangt

Zie de onderstaande procedure voor het vervangen van de CMOS-batterij in een Elo ECMG2B/C en ECMG3 computermodule.

Aan deze procedure is het vervangen van de CMOS-batterij in de Elo ECMG2B/C, ECMG3 computermodule gedetailleerd.

De volgende hardware is nodig

• Elo ECMG2B/C of ECMG3 Computer Module
• #2 Phillips Schroevendraaier
• Platkop Schroevendraaier

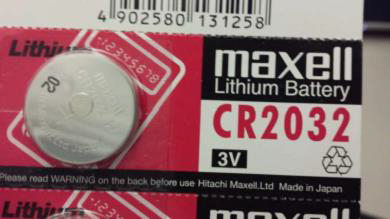

• Vervangende CMOS-batterij: 3V CR2032 Lithium batterij.
• Voorbeeld batterij: https://en.wikipedia.org/wiki/CR2032_battery

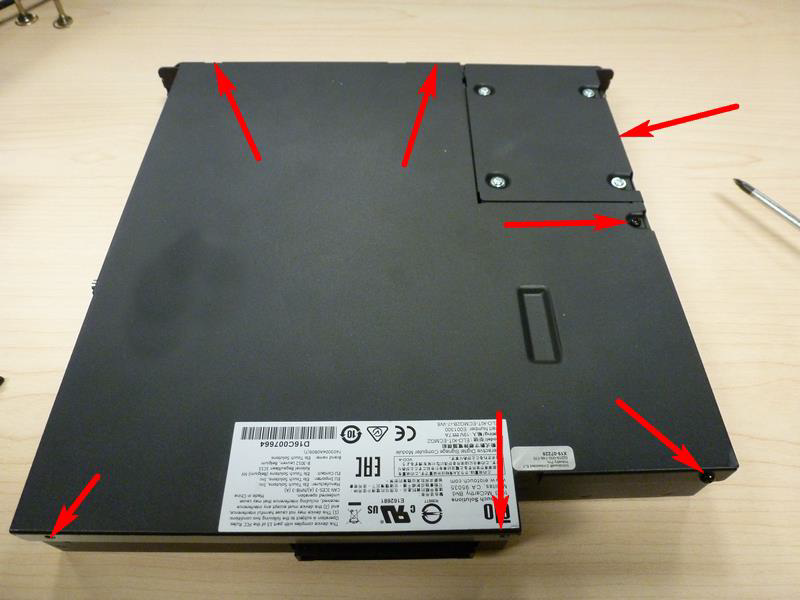

1. Gebruik de Phillips-schroevendraaier om 7 schroeven uit de module te verwijderen (6 aan de zijkanten, 1 bovenop).

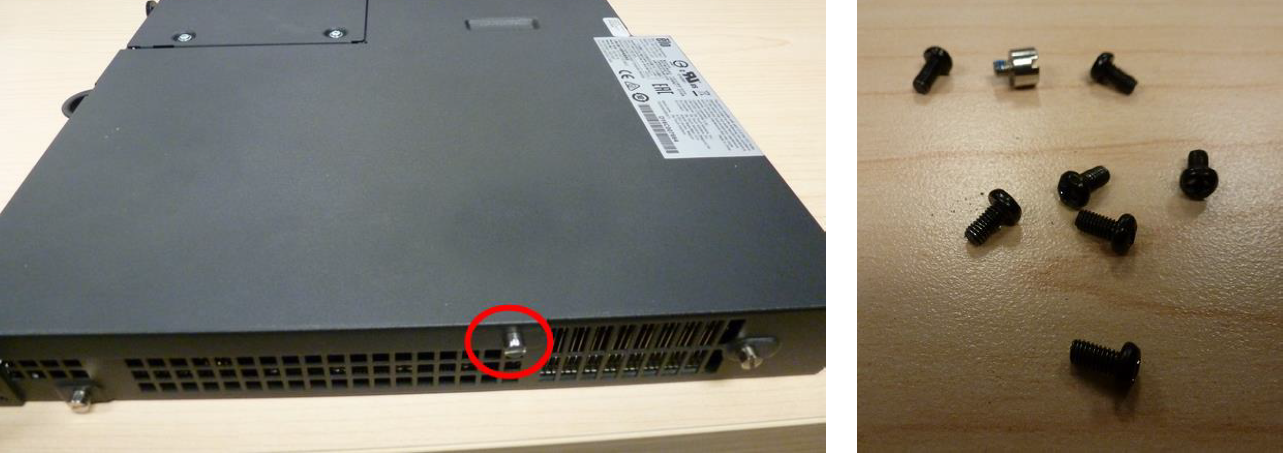

2. Gebruik de platkop schroevendraaier om de uitsparingschroef van het zilveren schuifmechanisme aan de zijkant van de module te verwijderen.

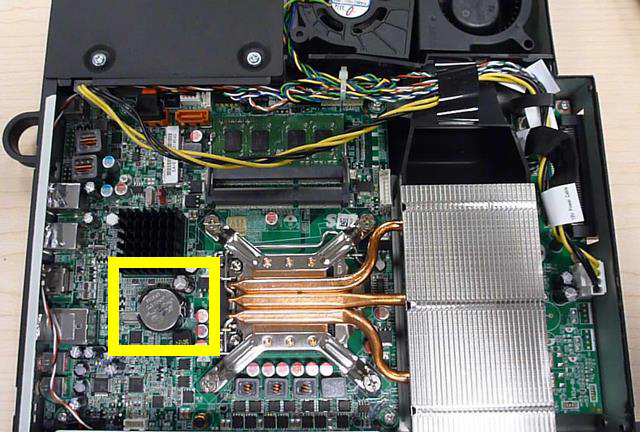

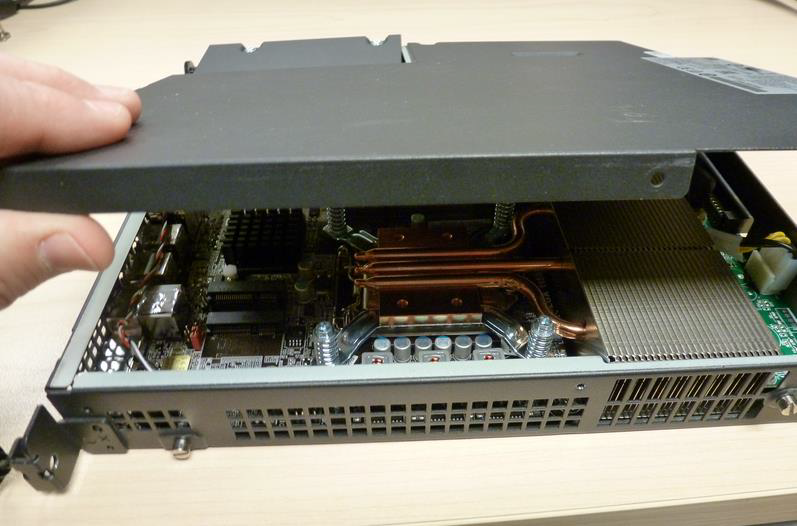

3. Til de bovenste cover van de computermodule om toegang te krijgen tot de CMOS-batterij.

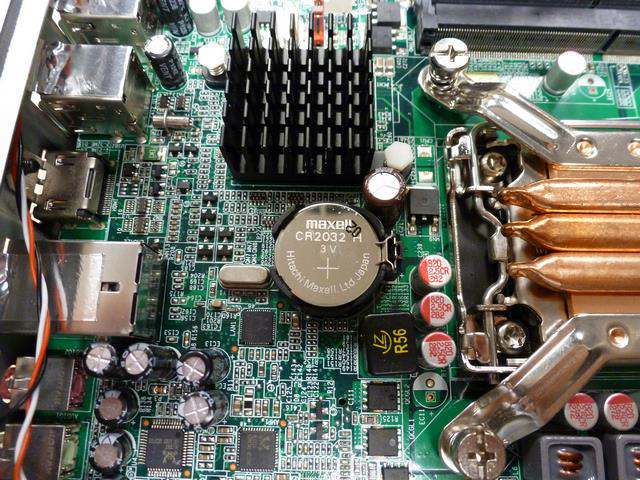

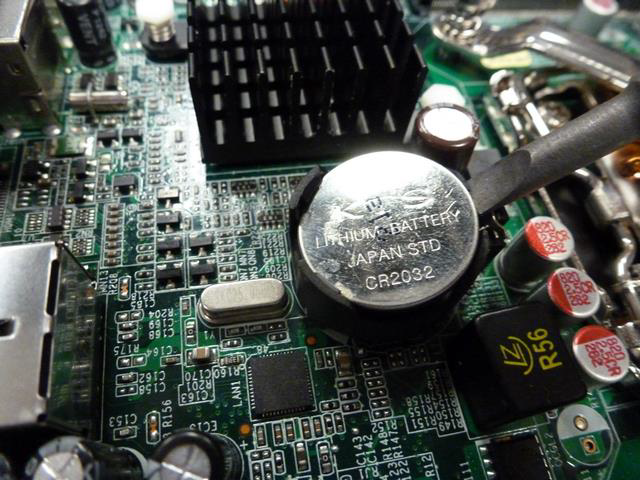

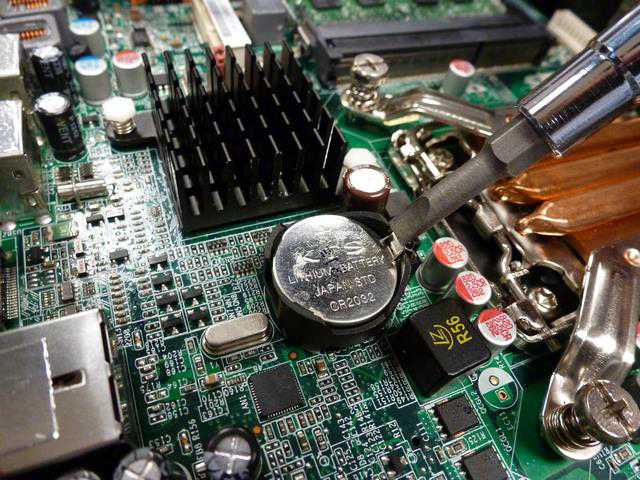

4. Gebruik de platkop schroevendraaier, duw de veerclip om de batterij los te laten.

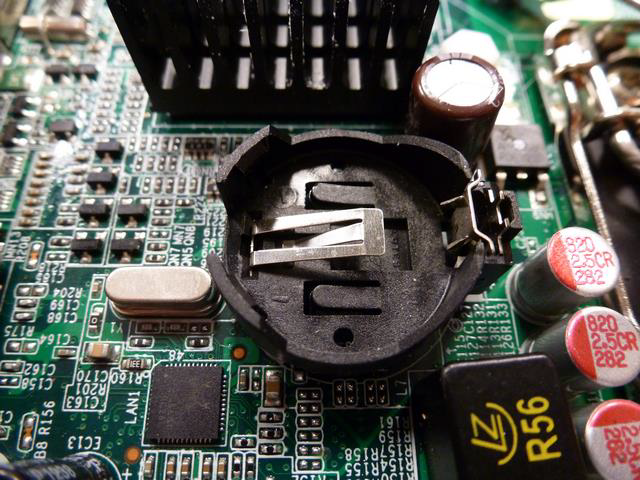

5. De batterij springt omhoog voor verwijdering.

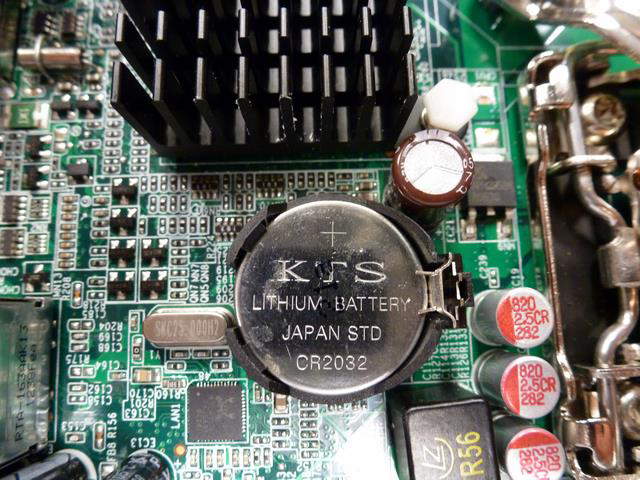

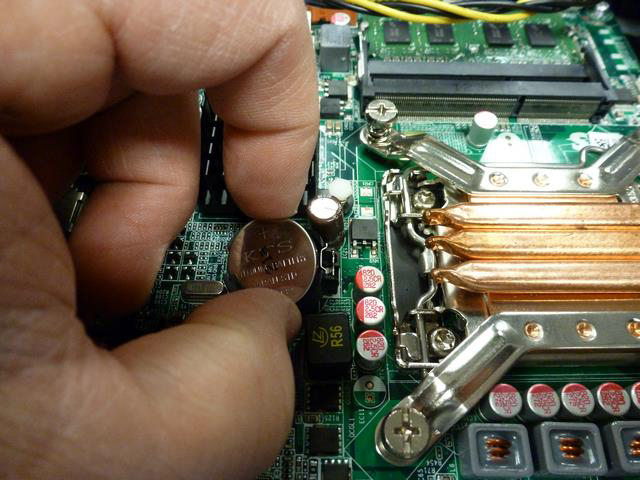

6. Plaats de nieuwe CMOS-batterij in de batterijhouder. Druk met je vinger naar beneden op de batterij totdat deze op zijn plaats klikt.







7. Vervang de bovenste cover en de schroeven die in stappen 1 en 2 zijn verwijderd.
