Hoe u de BIOS bijwerkt (flasht) op de Elo ECMG4 met H110 BIOS
Download het nieuwste ECMG4-H110 BIOS-pakket van de Elo Support firmware pagina:
- Zet het systeem niet uit, ontkoppel het niet en herstart het niet tijdens de BIOS-update. Het onderbreken van het proces kan de systeemkaart permanent beschadigen.
- Gebruik alleen BIOS-bestanden die bedoeld zijn voor de Elo ECMG4-H110. Het installeren van de verkeerde BIOS kan het systeem onbruikbaar maken.
- Sluit het systeem aan op stabiele stroom.
- Gebruik een USB-station dat is geformatteerd als FAT32.
- Kopieer bestanden naar de root van het USB-station (niet in mappen).
- Sluit alle toepassingen in Windows voordat je de update uitvoert.
Overzicht

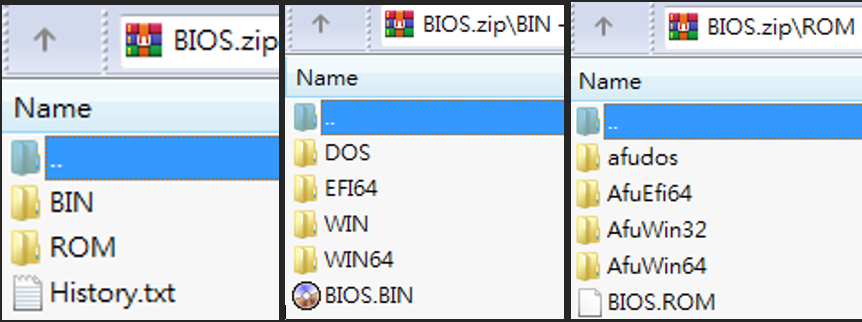

Het BIOS-pakket bevat doorgaans twee update-types:
- ROM = Alleen systeem-BIOS
- BIN = Volledig BIOS-pakket (bevat systeem-BIOS en Intel Management Engine)
Optie 1: ROM BIOS-update
Methode A: Update ROM met UEFI Shell (USB)

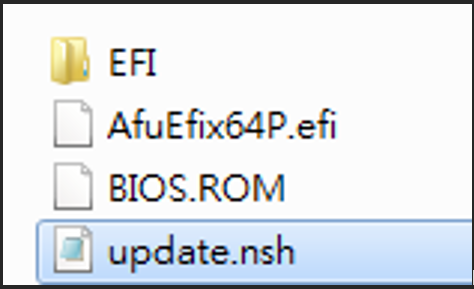

- Kopieer het ROM BIOS-bestand en flash-hulpprogramma's naar de root van een USB-station.
- Steek de USB-stick in de ECMG4-H110.

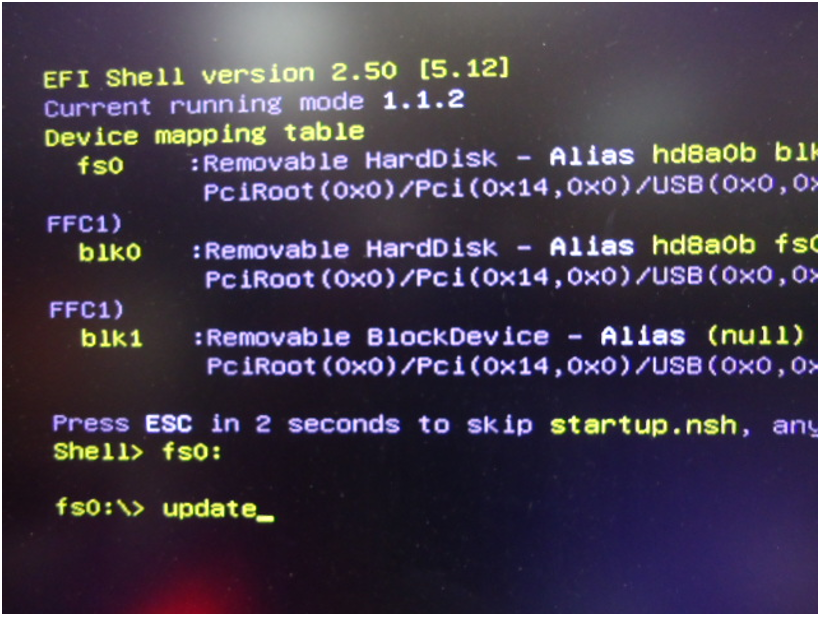

- Start het systeem op vanaf de USB-stick en ga naar UEFI Shell.
- Voer op de prompt uit:
update
Wacht tot de update is voltooid en herstart vervolgens het systeem.
Methode B: Update ROM in Windows (64-bit)

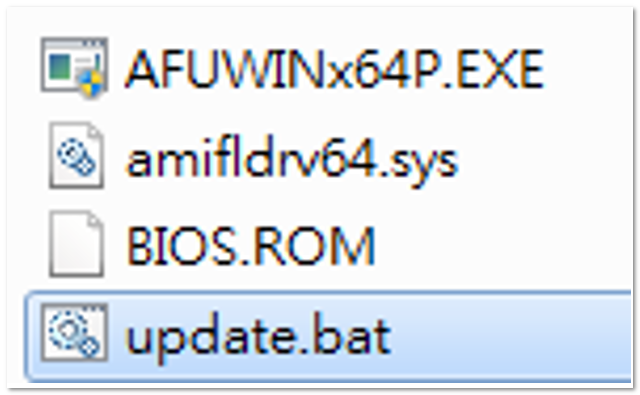

- Kopieer het ROM BIOS-bestand en flash-hulpprogramma's naar de root van een USB-station.
- Open Opdrachtprompt in Windows als Beheerder.

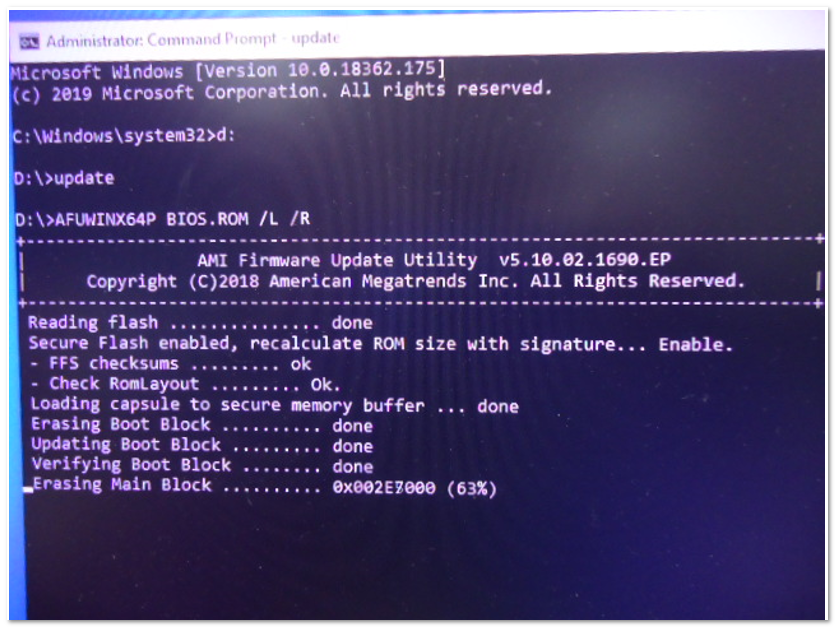

- Voer het ROM-update-script uit:
update
Wacht tot de update is voltooid en herstart vervolgens het systeem.
Optie 2: BIN BIOS-update (Volledige BIOS + ME)
Voordat je een BIN BIOS flasht, moet je ME Control in BIOS uitschakelen. Als ME Control niet is uitgeschakeld, kan de BIN-update mislukken of corrupt raken.

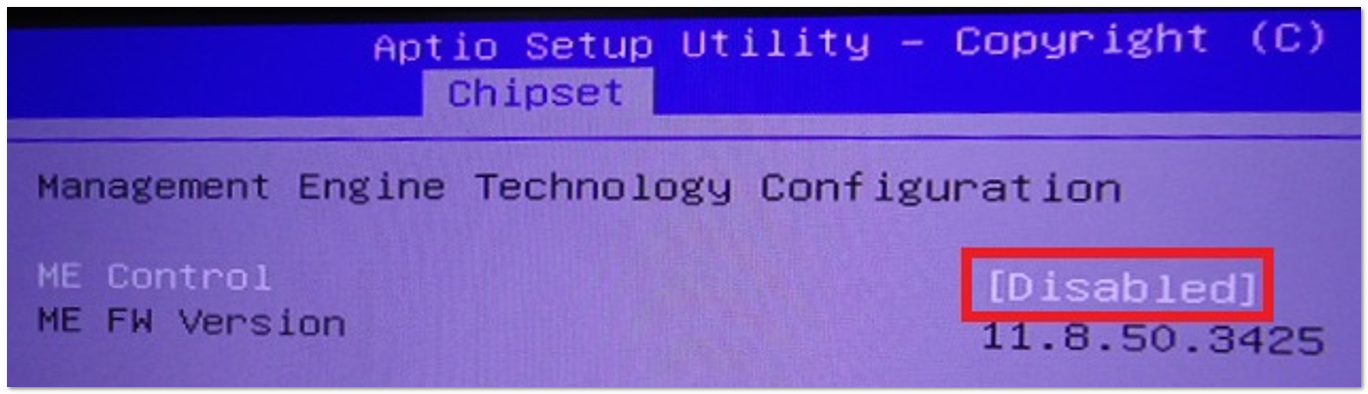

Stap 1: Schakel ME Control uit (vereist)
- Ga naar BIOS Setup.
- Zoek ME Control.
- Stel ME Control in op Disabled.
- Bewaar de wijzigingen en verlaat BIOS.

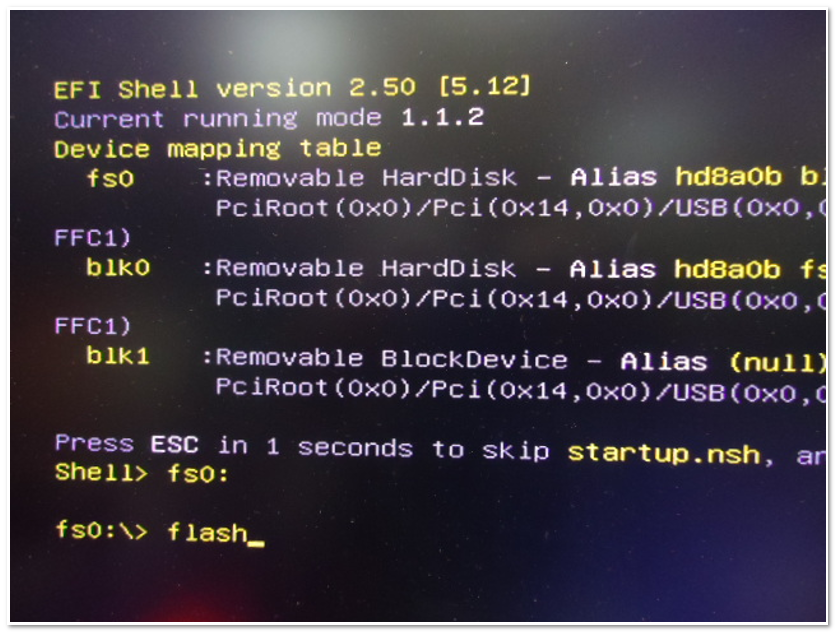

Methode A: Update BIN met UEFI Shell (USB)

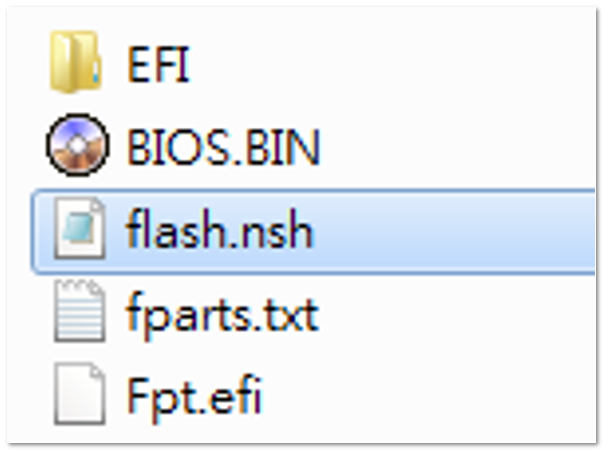

- Kopieer het BIN BIOS-bestand en flash-hulpprogramma's naar de root van een USB-station.
- Steek de USB-stick in de ECMG4-H110.
- Start het systeem op vanaf de USB-stick en ga naar UEFI Shell.
- Voer op de prompt uit:
flash
Wacht tot de update is voltooid en herstart vervolgens het systeem.

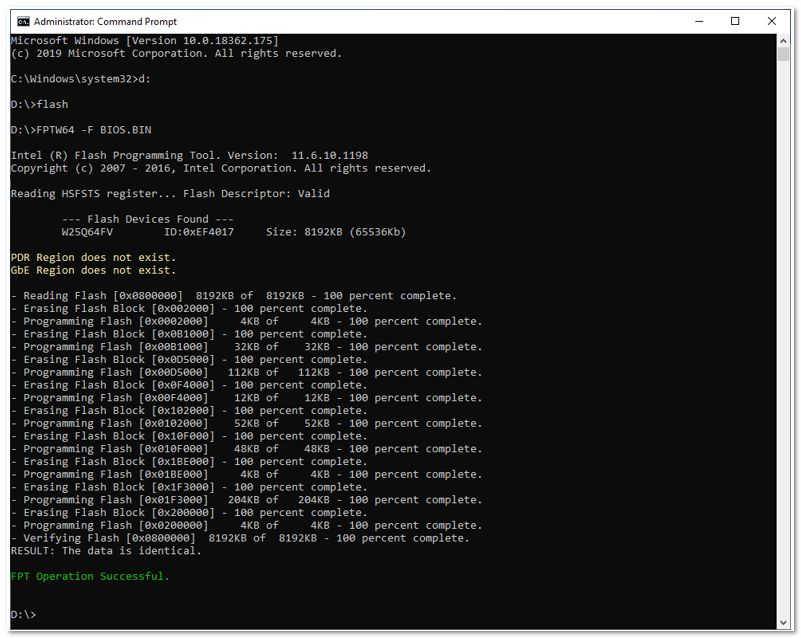

Methode B: Update BIN in Windows (64-bit)

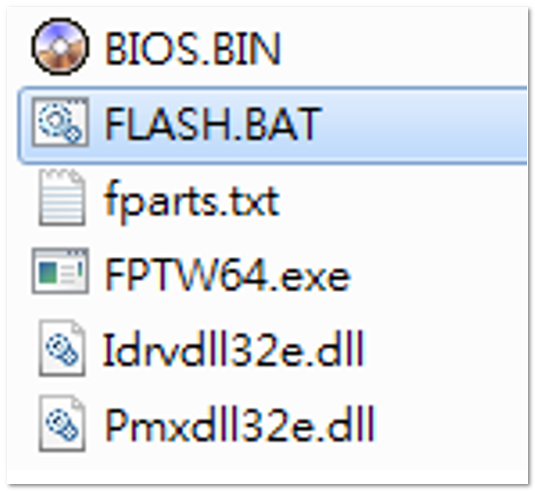

- Kopieer het BIN BIOS-bestand en flash-hulpprogramma's naar de root van een USB-station.

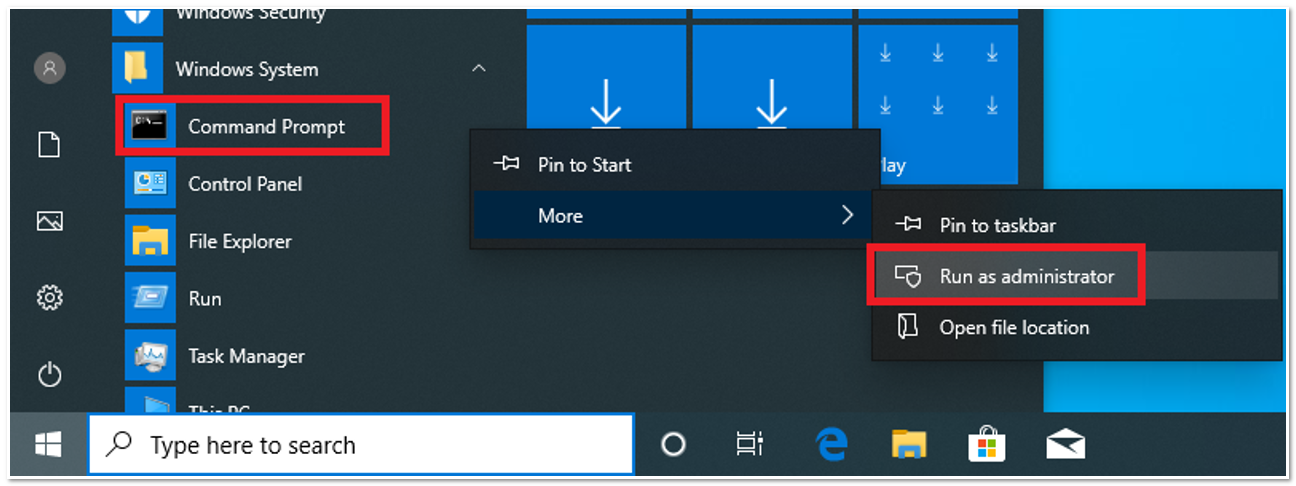

- Open Opdrachtprompt in Windows als Beheerder.
- Voer het BIN-update-script uit:
flash
Wacht tot de update is voltooid en herstart vervolgens het systeem.
Na de update
- Herstart het systeem wanneer de update is voltooid.
- Ga naar BIOS Setup om de nieuwe BIOS-versie te bevestigen.
- Herstel indien nodig aangepaste BIOS-instellingen.
- Bevestig dat je het correcte BIOS-bestand voor de Elo ECMG4-H110 hebt gebruikt.
- Voor BIN updates, bevestig dat ME Control is ingesteld op Disabled.
- Bevestig dat alle bestanden in de root van het USB-station staan.
- Probeer het opnieuw met de alternatieve methode (UEFI Shell vs Windows).
Als het probleem aanhoudt, neem dan contact op met Elo Technische Ondersteuning en geef het volgende door:
- Model: Elo ECMG4-H110
- Huidige BIOS-versie
- BIOS-bestandsnaam gebruikt (ROM of BIN)
- Update-methode gebruikt (UEFI Shell of Windows)
