Een Elo ECMG4 gebruiken als standalone computermodule
Dit artikel legt uit hoe je een Elo ECMG4 onafhankelijk van een IDS-display kunt bedienen. Hiermee kun je de ECMG4 aansluiten op elk beeldscherm met een HDMI-ingang voor testen, staging of provisioning.
Vereiste hardware
- Elo ECMG4 Computer Module: https://www.elotouch.com/accessories-ecmg4.html
- HDMI-compatibele monitor (voorbeeld gebruikt in deze gids: Elo 1099L Outdoor Open Frame Monitor )
- 0.35M Adapterkabel C14 voor Elo Computer Modules – Elo P/N: E766781
-
Noord-Amerika 1.8m (6-voet) Stroomkabel C13 – Elo P/N: E593865
- Daarnaast kun je een derde partij C13 stroomkabel gebruiken, zoals deze van Tripp Lite .
- HDMI-kabel voorbeeld hier.
- USB-aanraak kabel (vereist alleen bij aansluiting op een aanraakmonitor) voorbeeld hier.
-
Stekkerdoos met aan/uit-schakelaar – Elo P/N: E765397
- Daarnaast kun je een derde partij stekkerdoos met een aan/uit-schakelaar gebruiken, zoals deze van Tripp Lite .
Aansluitstappen
-

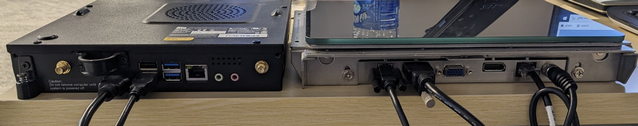

Sluit de HDMI-kabel aan tussen de monitor en de ECMG4. Als je een aanraakmonitor gebruikt, sluit dan ook de USB-aanraak kabel aan.
-

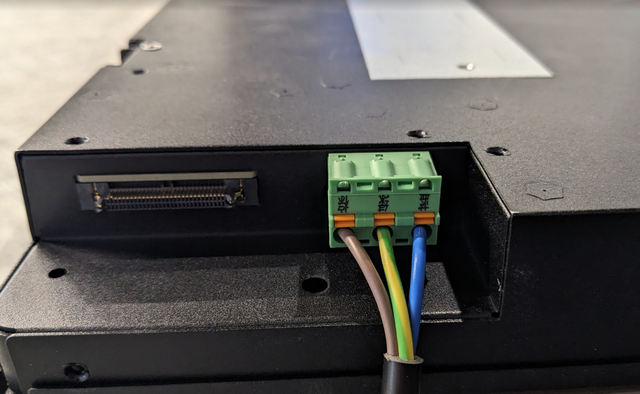

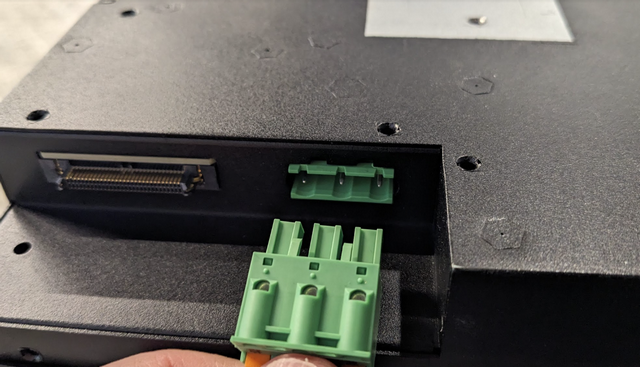

Sluit de 0.35M Adapterkabel C14 aan op de ECMG4-computermodule.
-

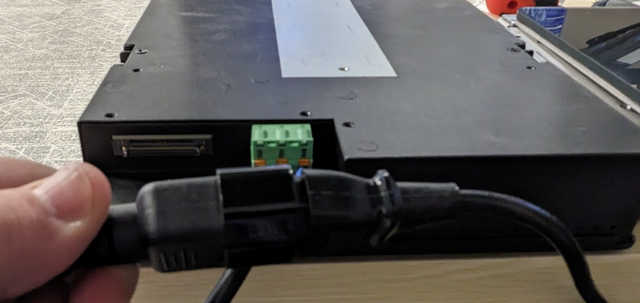

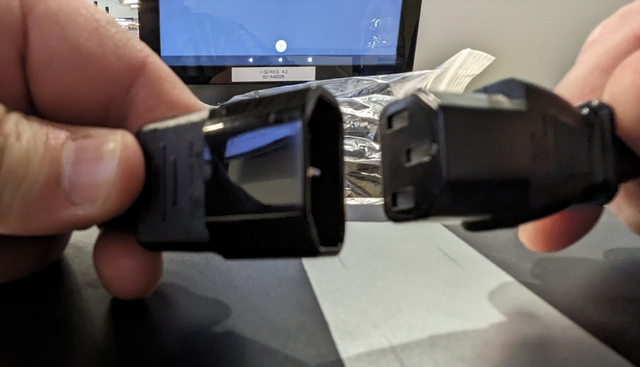

Sluit de C13 stroomkabel aan op de C14 aansluiting op de adapterkabel.
- Zet de stroom aan door de C13 stroomkabel in een gecombineerde stekkerdoos of schakelaar aansluiting te steken.
-

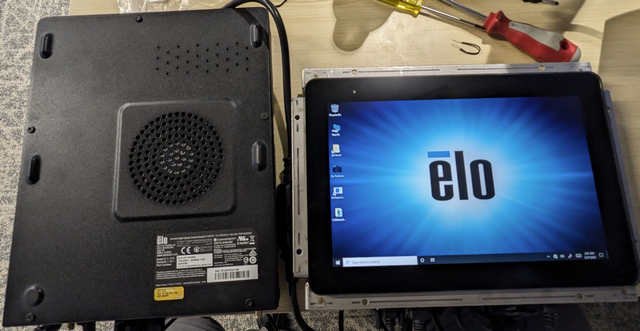

Controleer of het videosignaal op de monitor verschijnt en het systeem begint op te starten.
De ECMG4 heeft geen externe aan/uit-schakelaar. Om het apparaat in- en uit te schakelen, gebruik een schakelaar aansluiting of een stekkerdoos met een aan/uit-schakelaar. Wanneer de stroom weer wordt ingeschakeld, start de ECMG4 automatisch zijn opstartproces.
Wijzig de stroominstellingen in BIOS
Om ervoor te zorgen dat de ECMG4 automatisch opstart wanneer de netstroom wordt ingeschakeld, wijzig je de volgende BIOS-instelling.
- Voer de systeem-BIOS in door de DEL toets op een aangesloten toetsenbord in de opstartperiode in te drukken.
-

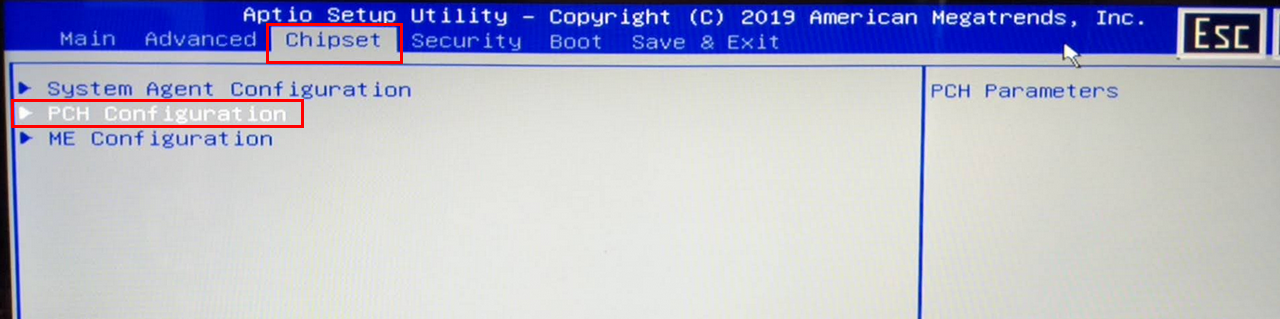

Navigeer naar Chipset, dan Chipset PCH Configuratie.
Chipset PCH Configuratie" width="1280" height="319" /
-

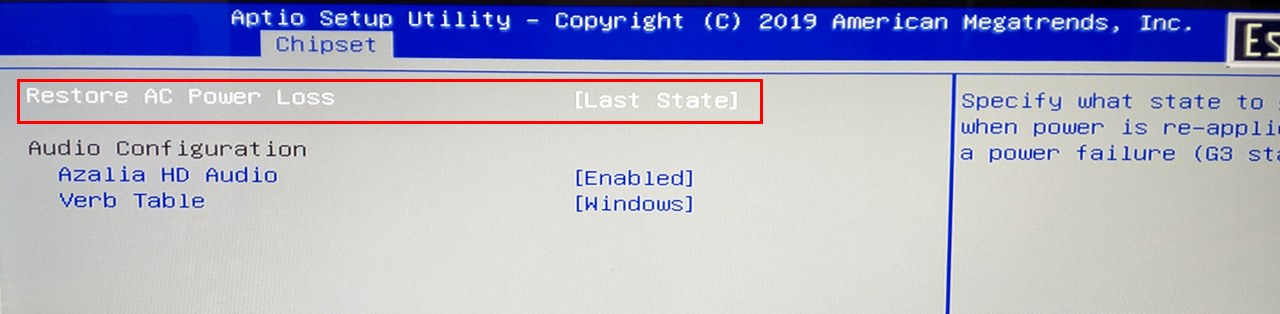

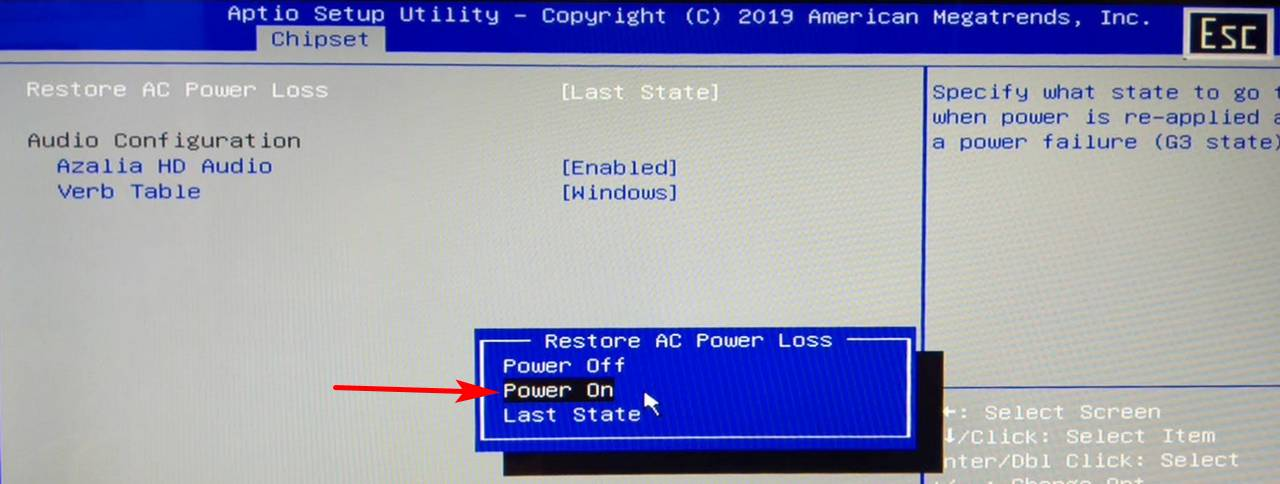

Zoek Herstel AC-stroomverlies. Standaard staat dit op Laatste Status. Verander het naar Stroom Aan.

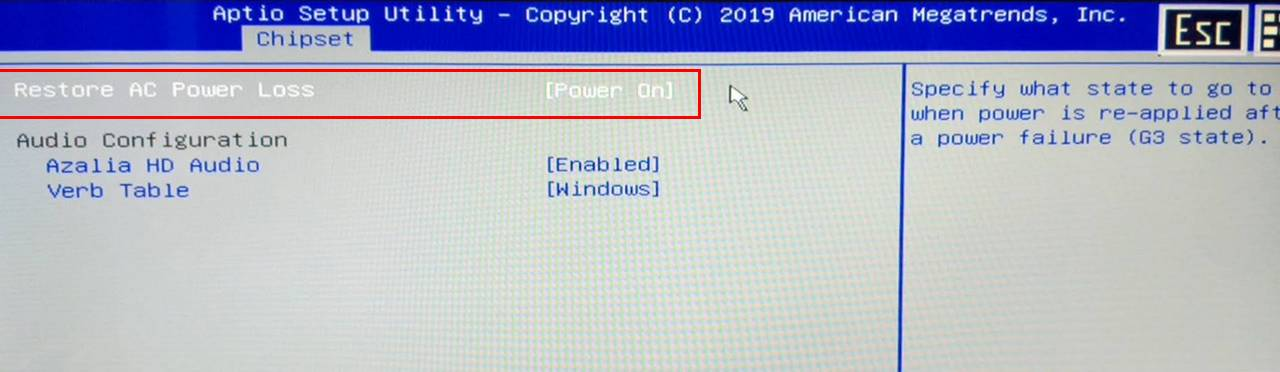

Vereist: Zet Herstel AC-stroomverlies op Stroom Aan zodat de ECMG4 automatisch opstart telkens wanneer de stroom wordt ingeschakeld. - Sla de wijzigingen op en verlaat de BIOS. De ECMG4 zou nu automatisch moeten opstarten wanneer de netstroom wordt ingeschakeld.
