Dit artikel biedt de specificaties voor de Legacy 3000U USB Controller

Zie onderstaande informatie voor de specificaties van de Legacy 3000U USB Controller

Voedingsspanning en Stroom

• +5 Vdc, nominaal (+4.35 tot +5.25 Vdc)
• 50 mA, typisch bij +5 Vdc. Gemiddelde vermogensverliezen zijn 0.25 W, typisch
• Vermogen wordt verkregen uit de 5V-voeding op de USB-connector. Geen externe voeding nodig.
• Totale ruis- en fluctuatievereiste moet minder zijn dan 100mV (p-p) voor frequenties onder 1MHz en minder dan 50mV (p-p) voor frequenties boven 1MHz.

Interface
• USB High Speed
• Plug and play compatibel

Operationele Modus
• AccuTouch SmartSet protocol
• Initiële/Stroom/Niet-aanraken/Z-as Inschakelmodi

Aanraakresolutie
• Ongeveer 4096x4096, 12 bit resolutie

Conversietijd
• Ongeveer 8.6 ms per coördinaten set

Betrouwbaarheid
• MTBF groter dan 250.000 uur per MIL-HDBK-217-F2 met behulp van de onderdelenstressberekeningsmethode voor de grond vriendelijke omgeving met een omgevingstemperatuur van 25°C

Milieu

Temperatuur
• Bedrijf: 0°C tot 65°C
• Opslag: -25°C tot 85°C

Vochtigheid
• Bedrijf: 10% tot 90% RH, niet-condensend
• Opslag: 10% tot 90% RH, niet-condensend

Bedrijfsaltitude
• 10.000 ft maximum

Schok en Trilling
• ISTA 2A standaard voor schok
• Drie assen sinusgolf, 50Hz tot 2kHz, 1G, 2 minuten/Oktave met verblijven op resonantie

ESD
• Per EN 6100-4-2 1995: Niveau 4. Contactontlading 8kV, luchtontlading 15kV voor USB- en schermconnector

Brandbaarheid
• Het substraat van de printplaat is gecertificeerd als 94V0. Alle plastic componenten, zoals headers en connectors, zijn ook gecertificeerd als 94V0.
• Bovendien is de schakeling beschermd door Raychem Polyswitches, die UL-erkenning hebben.

Fysieke Kenmerken

Bouw
• Vier-laags oppervlakte-montageontwerp met interne grondvlak voor EMI-onderdrukking

Afmetingen
• Totale Breedte: 2.28 inches (57.9 mm)
• Totale Lengte: 3.50 inches (88.9 mm)
• Totale Hoogte: 0.65 inches (16.5 mm)
• Alle montagemogelijkheden zijn doorverbonden gaten voor chassisgrondverbinding. Raadpleeg de tekeningen aan het einde van dit document.

Connectoren en Pindefinities
• De connectorconfiguratie stelt de controller in staat om in lijn geplaatst te worden tussen het touchscreen en een USB-hub of hostaansluiting.

USB-uitgangsconnector
De USB-connector, P2, is een USB Serie "B" stekker zoals gespecificeerd in sectie 6.5 van de USB-specificatie, versie 1.1. De pinnen zijn genummerd zoals weergegeven in de onderstaande afbeelding.

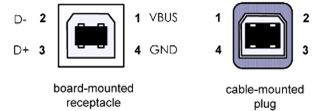

Figuur 1. P2, USB board-gemonteerde header en kabel-gemonteerde stekker



Tabel 1. USB-connector pin nummers en signaalnamen



Touchscreen Connector
De touchscreen connector, P3, is een enkele rij met vijf posities header met 0.025 inch vierkante pinnen op 0.100 centers. P3 sluit aan op de receptacle van de AccuTouch touchscreen kabel. De pinnen zijn genummerd zoals weergegeven in de onderstaande afbeelding.
Figuur 2. P3, AccuTouch touchscreen kabel-board gemonteerde header en kabel-gemonteerde stekker

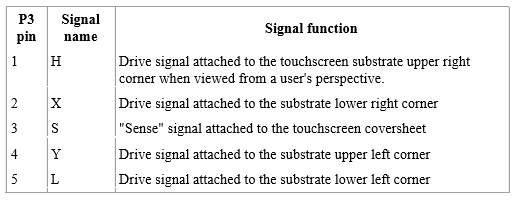

Tabel 2. AccuTouch touchscreen connector pin nummers en signaalbeschrijvingen



LED Diagnostische Kenmerken
De CTR-300000-AT-USB-00 controller heeft twee LED statusindicatoren.
Een groene LED (D1) geeft de status van de controller aan als volgt:



Een tweede LED (D6) geeft de USB-status aan als volgt:



Instanties Goedkeuringen
• Elo controllers zijn "CNR/USR" UL Erkende Componenten voor de VS en Canada, Categorie NWGQ2, Informatie Technologie Apparatuur inclusief Bedrijfsequipement.
• Elo controllers zijn TUV Bauart gecertificeerd als componenten.
• De 3000U controller heeft compliance testing doorstaan onder FCC Deel 15 Klasse B limieten met een goede marge.
• Afhankelijk van de toepassing kan het noodzakelijk zijn om speciale aandacht te besteden aan systeem aarding en afscherming, en kan het nodig zijn om ferriet onderdrukkers toe te passen.

Tekeningen
Voetafdruk

Topaanzicht

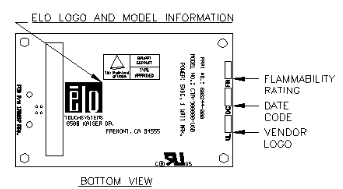

Onderkant


Zijaanzicht


Opmerking: De waarden van het zijaanzicht vertegenwoordigen typische afmetingen.
